微型同步電動機即指小功率同步電動機，其功率由零點幾瓦到數百瓦。它的轉子轉速恒為同步轉速n₁，使用在轉速要求恒定的控制設備和自動裝置中。它的功能是將不變的交流信號變換為轉速恒定的機械運動，在自控系統中作執行元件。

微型同步電動機的定子結構與異步電動機的定子是一樣的。轉子的極數與定子極數相同，轉子上無繞組，不需要直流勵磁，因而沒有電刷與滑環，所以結構簡單，維護方便。根據轉子結構與所用材料的不同，微型同步電動機可分為永磁式、反應式（磁阻式）和磁滯式幾種。

一、永磁式微型同步電動機

永磁式同步電動機的轉子用永久磁鐵做成兩極或多極。N、S極沿圓周交替排列，如圖4—24所示。運行時，定子產生的旋轉磁場吸牢轉子一起旋轉，轉速為定子旋轉磁場的轉速，亦即同步轉速n₁。轉子上負載轉矩增大時，定子磁場磁極軸線與轉子磁極軸線之間的夾角相應增大；當負載轉矩減小時，夾角相應減小，轉速則始終恒定不變。但是負載轉矩不能超出一定限度（最大同步轉矩），否則電動機將停轉，稱為“失步”。永磁式同步電動機與普通三相同步電動機一樣，如不采取措施，則因轉子具有慣性，起動時定、轉子磁極之間存在相對運動，轉子所受到的平均轉矩為零，無法自行起動。解決的辦法是在轉子上加裝籠式繞組，如圖4—24所示，利用異步電動機的原理使轉子轉起來，當轉速接近同步轉速時，定子旋轉磁場會將轉子牽入同步，與定子旋轉磁場一起同步旋轉，這種起動方法稱為異步起動法。

圖4—24  永磁式同步電動機轉子

永磁式同步電動機出力大、體積小、耗電少、結構簡單、工作可靠，廣泛用于自動記錄儀表和程序控制系統中。

二、反應式微型同步電動機

反應式同步電動機的轉子由鐵磁性材料制成，本身沒有磁性，但是必須有直軸和交軸之分，直軸的磁阻小，交軸的磁阻大。圖4—25所示為反應式同步電動機轉子沖片的幾種不同形式，其中的外形為凸極結構，靠直軸和交軸氣隙大小不同達到磁阻不等的要求，稱為外反應式；（b）的外形為圓形，氣隙均勻，但在內部開有反應槽2，使交軸方向的磁阻遠大于直軸方向，稱為內反應式；（c）是既采用凸極結構，又在內部開有反應槽2，從而使交軸方向和直軸方向的磁阻差別更大，稱為內外反應式。沖片上的小圓孔隙3是供放籠型起動繞組導條用的。

圖4—25  反應式同步電動機轉子沖片

定子繞組通電時，氣隙中建立圓形或橢圓形旋轉磁場，作用于轉子，產生磁阻轉矩或稱反應轉矩，使轉子與定子旋轉磁場一起以同步轉速n₁旋轉，當負載轉矩增大時，定子旋轉磁場磁極軸線與轉子凸極軸線之間的夾角增大，反應轉矩隨之增大，轉速n₁保持不變，不過負載轉矩不能超過一定限度。反應式同步電動機亦有起動問題，為此轉子上亦裝有籠型起動繞組，采用異步起動法起動。

反應式同步電動機的結構比永磁式更簡單，成本更低，工作可靠，適用于精密機床、遙控裝置、錄象機和傳真機等。

三、磁滯式微型同步電動機

磁滯式同步電動機的定子結構與永磁式、反應式同步電動機相同，轉子鐵心采用硬磁材料制成的圓柱體或圓環，裝配在非磁性材料制成的套筒上，典型的轉子結構如圖4—26所示。在功率極小的磁滯式同步電動機中，定子采用罩極式結構，轉子由硬磁薄片組成，如圖4—27所示。

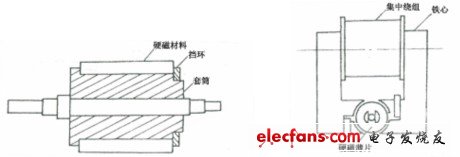

圖4—26    磁滯式同步電動機轉子典型結構           圖4—27   罩極式磁滯同步電動機

     下面以圖4—28為例說明磁滯式同步電動機的工作原理。圖中電動機的轉子為硬磁材料制成的實心轉子，定子產生的旋轉磁場以一對等效磁極表示，當定子磁場固定不轉時，轉子磁疇（磁分子）受磁化，排列方向與定子磁場方向相一致，如圖4—28（a）所示，定子磁場與轉子之間只有徑向力，切向力和轉矩T=0。如果定子磁場以同步轉速n₁逆時針?lè)较蛐D(zhuǎn)，轉子處于旋轉磁化狀態，轉子磁疇?wèi)?yīng)跟隨定子磁場旋轉方向轉動。但是，磁疇之間很大的摩擦力，使磁分子不能立即跟隨定子旋轉磁場轉過同樣的角度，而始終要落后一個空間角度θ_c，θ_c稱為磁滯角。這樣轉子就成為一個磁極軸線落后于定子旋轉磁場磁極軸線一個θ_c角的磁鐵，如圖4—28（b）所示。轉子所受的磁拉力除徑向分量以外還有一個切向分量，切向分量產生的轉矩稱為磁

圖4—28   硬磁材料轉子的磁化

滯轉矩T_C，磁滯轉矩T_C使轉子朝旋轉磁場的方向旋轉。產生磁滯轉矩的條件是轉子與定子旋轉磁場之間有相對運動，即轉子轉速低于同步轉速，轉子受到旋轉磁化，但是磁滯轉矩的大小僅決定于硬磁材料的性質，而與轉子異步運行時的轉速無關，所以在轉速低于同步轉速時，磁滯轉矩始終保持常數，只要負載轉矩T_L不大于T_C，轉速就將上升，直至轉速等于同步轉速時，轉子不再被旋轉磁化，而是恒定磁化，這時，磁滯式同步電動機就成為永磁式同步電動機了。同步運行以后，轉速恒定不變，轉子磁極軸線與定子旋轉磁場磁極軸線之間的夾角改由負載大小決定，在0～θ_c之間。磁滯式同步電動機的轉速低于同步轉速時，轉子與旋轉磁場之間有相對切割運動。磁滯轉子中會產生渦流，與旋轉磁場作用產生渦流轉矩。所以磁滯式同步電動機起動時，不僅有磁滯轉矩，還有渦流轉矩，不但能夠自行起動，而且起動轉矩較大，這是這種電動機的主要特點。

磁滯式同步電動機結構簡單、運行可靠、起動性能好、噪聲小，常用于電鐘、自動記錄儀表、錄音機和傳真機等。
