低壓開關電器主要用作電源的隔離、線路的保護與控制。常用的低壓開關電器有：
一、刀開關
刀開關又稱閘刀開關，是一種結構最簡單、應用最廣泛的手動電器。在低壓電路中，作為不頻繁接通和分斷電路用，或用來將電路與電源隔離。
圖5—1所示為刀開關的典型結構。它由操作手柄、觸刀、靜插座和絕緣底板組成。推動手柄來實現觸刀插入插座與脫離插座的控制，已達到接通電路和分段電路的要求。
圖5—1 刀開關的典型結構
刀開關的種類很多，按刀的極數可分為單極、雙極和三極，其圖形表示符號見圖5—2。按刀的轉換方向可分為單擲和雙擲；按滅弧情況可分為帶滅弧罩和不帶滅弧罩；按接線方式可分為板前接線式和板后接線式。下面只介紹由刀開關和熔斷器組合而成的負荷開關，負荷開關分為開啟式負荷開關和封閉式負荷開關兩種。
圖5—2 刀開關的符號
a)單極；b)雙極；c) 三極
（一）開啟式負荷開關
開啟式負荷開關又稱為瓷底膠蓋刀開關，簡稱閘刀開關。生產中常用的是HK系列開啟式負荷開關，適用于照明和小容量電動機控制線路中，供手動不頻繁地接通和分斷電路，并起短路保護作用。
1．結構

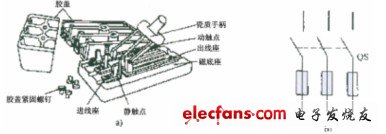

HK系列負荷開關由刀開關和熔斷器組合而成，結構如圖5—3a所示。開關的瓷底座上裝有進線座、靜觸點、熔體、出線座和帶瓷質手柄的刀式動觸點，上面蓋有膠蓋以防止操作時觸及帶電體或分斷時產生的電弧飛出傷人。
開啟式負荷開關在電路圖中的符號如圖5—3b所示。
圖5—3 HK系列開啟式負荷開關
a)結構；b) 符號
2．型號
（二）封閉式負荷開關
封閉式負荷開關是在開啟式負荷開關的基礎上改進設計的一種開關?？捎糜谑謩硬活l繁的接通和斷開帶負載的電路以及作為線路末端的短路保護，也可用于控制15kW以下的交流電動機不頻繁的直接起動和停止。
1．結構
常用的封閉式負荷開關有HH3、HH4系列，其中HH4系列為全國統一設計產品，它的結構如圖5一4所示。它主要由觸及滅弧系統、熔斷器及操作機構等三部分組成。三把閘刀固定在一根絕緣方軸上，由手柄完成分、合閘的操作。在操作機構中，手柄轉軸與底座之間裝有速動彈簧，使刀開關的接通與斷開速度與手柄操作速度無關。封閉式負荷開關的操作機構有兩個特點：一是采用了儲能合閘方式，利用一根彈簧使開關的分合速度與手柄操作速度無關，這既改善開關的滅弧性能，又能防止觸點停滯在中間位置，從而提高開關的通斷能力，延長其使用壽命；二是操作機構上裝有機械聯鎖，它可以保證開關合閘時不能打開防護鐵蓋，而當打開防護鐵蓋時，不能將開關合閘。
封閉式負荷開關在電路圖中的符號與開啟式負荷開關相同。
圖5—4 HH系列封閉式負荷開關
2．型號
二、組合開關
組合開關又稱轉換開關，常用于交流50Hz、380V以下及直流220V以下的電氣線路中，供手動不頻繁的接通和分斷電路、電源開關或控制5kW以下小容量異步電動機的起動、停止和正反轉。
（一）結構
組合開關的外形與結構如圖5—5所示。它實際上就是由多節觸點組合而成的刀開關。與普通閘刀開關的區別是轉換開關用動觸片代替閘刀，操作手柄在平行于安裝面的平面內可左右轉動。開關的三對靜觸點分別裝在三層絕緣墊板上，并附有接線柱，用于與電源及用電設備相接。動觸點是用磷銅片（或硬紫銅片)和具有良好滅弧性能的絕緣鋼紙板鉚合而成，并和絕緣墊板一起套在附有手柄的方形絕緣轉軸上。手柄和轉軸能在平行于安裝面的平面內沿順時針或逆時針方向每次轉動90°，帶動三個動觸點分別與三對靜觸點接觸或分離，實現接通或分斷電路的目的。開關的頂蓋部分是由滑板、凸輪、扭簧和手柄等構成的操作機構。由于采用了扭簧儲能，可使觸點快速閉合或分斷，從而提高了開關的通斷能力。
組合開關的常用產品有：HZ6、HZ10、HZ15系列。一般在電氣控制線路中普遍采用的是HZ10系列的組合開關。
組合開關有單極、雙極和多極之分。普通類型的轉換開關各極是同時通斷的；特殊類型的轉換開關是各極交替通斷，以滿足不同的控制要求。其表示方法類似于萬能轉換開關。
圖5—5 HZ10—10/3型組合開關
a)外形；b）結構；c)符號
（二）型號
HZ10系列組合開關在電路圖中的符號如圖5—5c所示。
三、低壓斷路器
低壓斷路器即低壓自動空氣開關，又稱自動空氣斷路器。它既能帶負荷通斷電路，又能在失壓、短路和過負荷時自動跳閘，保護線路和電氣設備，是低壓配電網絡和電力拖動系統中常用的重要保護電器之一。
低壓斷路器具有操作安全、工作可靠、動作值可調、分斷能力較高等優點，因此得到廣泛應用。
低壓斷路器按結構形式可分為塑殼式(又稱裝置式)、框架式(又稱萬能式)兩大類?？蚣苁綌嗦菲髦饕米髋潆娋W絡的保護開關，而塑料外殼式斷路器除用作配電網絡的保護開關外，還用作電動機、照明線路的控制開關。在此重點介紹塑料外殼式的低壓斷路器。
（一）結構及工作原理
塑料外殼式低壓斷路器，原稱裝置式自動空氣式斷路器。它把所有的部件都裝在一個塑料外殼里，結構緊湊、安全可靠、輕巧美觀、可以獨立安裝。它的形式很多，以前最常用的是DZ10型，較新的還有DZX10、DZ20等。在電氣控制線路中，主要采用的是DZ5型和DZ10系列低壓斷路器。
1．DZ5—20型低壓斷路器

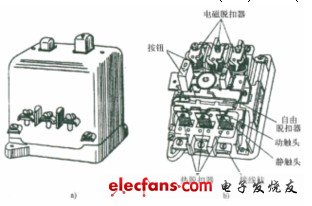

DZ5—20型低壓斷路器為小電流系列，其外形和結構如圖5—6所示。斷路器主要由動觸點、靜觸點、滅弧裝置、操作機構、熱脫扣器、電磁脫扣器及外殼等部分組成。其結構采用立體布置，操作機構在中間，上面是由加熱元件和雙金屬片等構成的熱脫扣器，用于過載保護。熱脫扣器還配有電流調節裝置，可以調節整定電流。下面是由線圈和鐵芯等組成的電磁脫扣器，作短路保護，它也有一個電流調節裝置，調節瞬時脫扣整定電流。主觸點在操作機構后面，由動觸點和靜觸點組成，配有柵片滅弧裝置，用以接通和分斷主回路的大電流。另外還有動合輔助觸點、動斷輔助觸點各一對。動合觸點、動斷觸點指的是在電器沒有外力作用、沒有帶電時觸點的自然狀態。當接觸器未工作或線圈未通電時處于斷開狀態的觸點稱為動合觸點（有時稱常開觸頭），處于接通狀態的觸點稱為動斷觸點（有時稱常閉觸頭）。輔助觸點可作為信號指示或控制電路用。主觸點、輔助觸點的接線柱均伸出殼外，以便于接線。在外殼頂部還伸出接通(綠色)和分斷(紅色)按鈕，通過儲能彈簧和杠桿機構實現斷路器的手動接通和分斷操作。
圖5—6 DZ5—20型低壓斷路器
a)外形；b）結構
斷路器的工作原理如圖5—7所示。使用時斷路器的三副主觸點串聯在被控制的三相電路中，按下接通按鈕時，外力使鎖扣克服反作用彈簧的反力，將固定在鎖扣上面的動觸點與靜觸點閉合，并由鎖扣鎖住搭鉤使動靜觸點保持閉合，開關處于接通狀態。
當線路發生過載時，過載電流流過熱元件產生一定的熱量，使雙金屬片受熱向上彎曲，通過杠桿推動搭鉤與鎖扣脫開，在反作用彈簧的推動下，動、靜觸點分開，從而切斷電路，使用電設備不致因過載而燒毀。
圖5—7 低壓斷路器工作原理示意圖
當線路發生短路故障時，短路電流超過電磁脫扣器的瞬時脫扣整定電流，電磁脫扣器產生足夠大的吸力將銜鐵吸合，通過杠桿推動搭鉤與鎖扣分開，從而切斷電路，實現短路保護。低壓斷路器出廠時，電磁脫扣器的瞬時脫扣整定電流一般整定為10IN（IN為斷路器的額定電流）。
欠壓脫扣器的動作過程，與電磁脫扣器恰好相反。需手動分斷電路時，按下分斷按鈕即可。
2．DZ10型低壓斷路器
DZ10系列為大電流系列，其額定電流的等級有100A、250A、600A三種，分斷能力為7~50kA。在機床電氣系統中常用250A以下的等級，作為電氣控制柜的電源總開關。通常將它裝在控制柜內，將操作手柄伸在外面，露出“分”與“合”的字樣。
DZ10型低壓斷路器可根據需要裝設熱脫扣器（用雙金屬片作過負荷保護）、電磁脫扣器（只作短路保護）和復式脫扣器（可同時實現過負荷保護和短路保護）。
DZ10型低壓斷路器的操作手柄有三個位置：
（1）合閘位置。手柄向上扳，跳鉤被鎖扣扣住，主觸點閉合。
（2）自由脫扣位置。跳鉤被釋放（脫扣），手柄自動移至中間，主觸點斷開。
（3）分閘和再扣位置。手柄向下扳，主觸點斷開，使跳鉤又被鎖扣扣住，從而完成了“再扣”的動作，為下一次合閘做好了準備。如果斷路器自動跳閘后，不把手柄扳到再扣位置（即分閘位置），不能直接合閘。
DZ10型低壓斷路器采用鋼片滅弧柵，因為脫扣機構的脫扣速度快，滅弧時間短，一般斷路時間不超過一個周期（0.02s），斷流能力就比較大。
3．漏電保護斷路器
漏電保護斷路器通常稱作漏電開關，是一種安全保護電器，在線路或設備出現對地漏電或人身觸電時，迅速自動斷開電路，能有效的保證人身和線路的安全。電磁式電流動作型漏電斷路器結構如圖5—8所示。
圖5—8 漏電保護斷路器工作組原理圖
漏電保護斷路器主要由零序互感器TA、漏電脫扣器WS、試驗按鈕SB、操作機構和外殼組成。實質上就是在一般的自動開關中增加一個能檢測電流的感受元件零序互感器和漏電脫扣器。零序互感器是一個環形封閉的鐵芯，主電路的三相電源線均穿過零序互感器的鐵芯，為互感器的一次繞組；環形鐵芯上繞有二次繞組，其輸出端與漏電脫扣器的線圈相接。在電路正常工作時，無論三相負載電流是否平衡，通過零序電流互感器一次側的三相電流相量和為零，二次側沒有電流。當出現漏電和人身觸電時，漏電或觸電電流將經過大地流回電源的中性點，因此零序電流互感器一次側三相電流的相量和就不為零，互感器的二次側將感應出電流，此電流通過使漏電脫扣器線圈，使其動作，則低壓斷路器分閘切斷了主電路，從而保障了人身安全。
為了經常檢測漏電開關的可靠性，開關上設有試驗按鈕，與一個限流電阻R串聯后跨接于兩相線路上。當按下試驗按鈕后，漏電斷路器立即分閘，證明該開關的保護功能良好。
（二）符號
低壓斷路器在電路圖中的符號如圖5—9所示。
圖5—9 低壓斷路器的符號
（三）型號
