繼電器是一種根據某種輸入信號接通或斷開小電流電路，實現遠距離自動控制和保護的自動控制電器。其輸入量可以是電流、電壓等電量，也可以是溫度、時間、速度、壓力等非電量。而輸出則是觸點的動作或者是電路參數的的變化。繼電器不直接控制電流較大的主電路，而是通過接觸器或其他電器對主電路進行控制。同接觸器相比，繼電器具有觸點分?jǐn)嗄芰π ⒔Y(jié)構簡單、體積小、重量輕、反應靈敏、動作準確、工作可靠等特點。
繼電器的分類方法有多種，按輸入信號的性質可分為：電壓繼電器、電流繼電器、時間繼電器、速度繼電器、壓力繼電器等；按工作原理可分為：電磁式繼電器、電動式繼電器、感應式繼電器、熱繼電器和電子式繼電器等；按輸出方式可分為：有觸點式和無觸點式。按用途可分為：控制用與保護用繼電器等。下面介紹幾種在電氣控制系統中常用的繼電器。
一、電磁式電壓、電流、中間繼電器
電磁式繼電器結構簡單、價格低廉、使用維護方便，廣泛地用在控制系統中。
電磁式繼電器的結構和工作原理與接觸器類似，也是由電磁機構和觸點系統等組成。主要的區別在于：繼電器可對多種輸入量的變化做出反應，而接觸器只有在一定的電壓信號下才動作；接觸器是用于切換小電路的控制電路和保護電路，而接觸器是用來控制大電流電路；繼電器沒有滅弧裝置，也無主輔觸點之分等。
繼電器的主要特性是用它的輸入——輸出特性表示的。如圖5—37所示。
圖5—37 電磁式繼電器的繼電特性
通常將繼電器開始動作并順利吸合的輸入量稱為“動作值”，記為Xi；使繼電器開始釋放并順利分開的輸入量稱為“釋放值”，記為Xr；把動合觸點閉合后繼電器的輸出量稱為Y0，觸點斷開后的輸出量記為
。將X與Y的關系畫出來，就是繼電器的繼電特性。在圖5—37中，Xw為正常工作時的輸入量，它必須大于Xi，以免輸入量發生波動時引起繼電器誤動作。
從繼電器的輸入——輸出特性圖中可看出：當繼電器獲得一個輸入信號時，不論信號幅值有多大，只要沒有達到動作值Xi，繼電器就不動作，輸出信號Y保持原狀態；當輸入信號X達到動作值Xi時，繼電器立即動作，輸出信號Y狀態發生了變化。在這以后，即使繼電器繼續增大輸入信號，輸出信號仍將保持不變。在繼電器動作以后，如果輸入信號減弱了，工作點并不沿原路變化。即在X略小于動作值Xi時，繼電器繼續保持動作狀態。只有當X減弱到繼電器的釋放值Xr時，繼電器的狀態才發生改變，恢復到未動作時的狀態。
（一）電流繼電器
根據繼電器線圈中電流的大小而接通或斷開電路的繼電器叫做電流繼電器。使用時，電流繼電器的線圈串聯在被測電路中。為了使串入電流繼電器線圈后不影響電路正常工作，電流繼電器線圈的匝數要少，導線要粗，阻抗要小。
電流繼電器分為過電流繼電器和欠電流繼電器兩種。
1．過電流繼電器
當繼電器中的電流超過預定值時，引起開關電器有延時或無延時動作的繼電器叫過電流繼電器。它主要用于頻繁起動和重載起動的場合，作為電動機和主電路的過載和短路保護。
（1）結構及工作原理

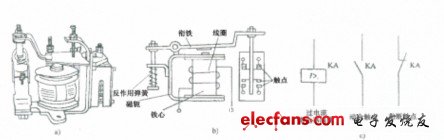

JT4系列過電流繼電器的外形結構及工作原理如圖5—38所示。它主要由線圈、圓柱形靜鐵芯、銜鐵、觸點系統和反作用彈簧等組成。
圖5—38 JT4系列過電流繼電器
a)外形；b)結構；c)符號
當線圈通過的電流為額定值時，它所產生的電磁吸力不足以克服彈簧的反作用力，此時銜鐵不動作。當線圈通過的電流超過整定值時，電磁吸力大于彈簧的反作用力，鐵芯吸引銜鐵動作，帶動動斷觸點斷開，動合觸點閉合。調整反作用彈簧的作用力，可整定繼電器的動作電流值。該系列中有的過電流繼電器帶有手動復位機構，這類繼電器過電流動作后，當電流再減小甚至到零時，銜鐵也不能自動復位，只有當操作人員檢查并排除故障后，手動松掉鎖扣機構，銜鐵才能在復位彈簧作用下返回，從而避免重復過電流事故的發生。
JT4系列為交流通用繼電器，在這種繼電器的磁系統上裝設不同的線圈，便可制成過電流、欠電流、過電壓或欠電壓等繼電器。JT4都是瞬動型過電流繼電器，主要用于電動機的短路保護。
過電流繼電器在電路圖中的符號如圖5—38c所示。
（2）型號
常用的過電流繼電器有JT4系列交流通用繼電器和JLl4系列交直流通用繼電器，其型號及含義分別如下所示。
2．欠電流繼電器
當通過繼電器的電流減小到低于其整定值時動作的繼電器稱為欠電流繼電器。在線圈電流正常時這種繼電器的銜鐵與鐵芯是吸合的。它常用于直流電動機勵磁電路和電磁吸盤的弱磁保護。
常用的欠電流繼電器有JLl4—Q等系列產品，其結構與工作原理和JT4系列繼電器相似。這種繼電器的動作電流為線圈額定電流的30％～65％，釋放電流為線圈額定電流的10％～20％。因此，當通過欠電流繼電器線圈的電流降低到額定電流的10％～20％時，繼電器即釋放復位，其動合觸點斷開，動斷觸點閉合，給出控制信號，使控制電路作出相應的反應。
欠電流繼電器在電路圖中的符號如圖5—39所示。
圖5—39 欠電流繼電器的符號
（二）電壓繼電器
反映輸入量為電壓的繼電器叫電壓繼電器。使用時電壓繼電器的線圈并聯在被測量的電路中，根據線圈兩端電壓的大小而接通或斷開電路。因此這種繼電器線圈的導線細、匝數多、阻抗大。
根據實際應用的要求，電壓繼電器分為過電壓繼電器、欠電壓繼電器和零電壓繼電器。
過電壓繼電器是當電壓大于其整定值時動作的電壓繼電器，主要用于對電路或設備作過電壓保護，常用的過電壓繼電器為JT4—A系列，其動作電壓可在105％～120％額定電壓范圍內調整。
欠電壓繼電器是當電壓降至某一規定范圍時動作的電壓繼電器；零電壓繼電器是欠電壓繼電器的一種特殊形式，是當繼電器的端電壓降至0或接近消失時才動作的電壓繼電器?？梢娗冯妷豪^電器和零電壓繼電器在線路正常工作時，鐵芯與銜鐵是吸合的，當電壓降至低于整定值時，銜鐵釋放，帶動觸點動作，對電路實現欠電壓或零電壓保護。常用的欠電壓繼電器和零電壓繼電器有JT4—P系列，欠電壓繼電器的釋放電壓可在40％～70％額定電壓范圍內整定，零電壓繼電器的釋放電壓可在10％～35％額定電壓范圍內調節。
電壓繼電器的選擇，主要依據繼電器的線圈額定電壓、觸點的數目和種類進行。
電壓繼電器在電路圖中的符號如圖5—40所示。
圖5—40 電壓繼電器的符號
（三）中間繼電器
中間繼電器實質上一個電壓線圈繼電器，是用來增加控制電路中的信號數量或?qū)⑿盘柗糯蟮睦^電器。其輸入信號是線圈的通電和斷電，輸出信號是觸點的動作。它具有觸點多，觸點容量大，動作靈敏等特點。由于觸點的數量較多，所以用來控制多個元件或回路。
1．結構及工作原理
中間繼電器的結構及工作原理與接觸器基本相同，但中間繼電器的觸點對數多，且沒有主輔之分，各對觸點允許通過的電流大小相同，多數為5A。因此，對于工作電流小于5A的電氣控制線路，可用中間繼電器代替接觸器實施控制。JZ7系列為交流中間繼電器，其結構如圖5—41a所示。
JZ7系列中間繼電器采用立體布置，由鐵芯、銜鐵、線圈、觸點系統、反作用彈簧和緩沖彈簧等組成。觸點采用雙斷點橋式結構，上下兩層各有四對觸點，下層觸點只能是動合觸點，故觸點系統可按8動合觸點、6動合觸點、2動斷觸點及4動合觸點、4動斷觸點組合。繼電器吸引線圈額定電壓有12V、36V、110V、220V、380V等。
JZl4系列中間繼電器有交流操作和直流操作兩種，該系列繼電器帶有透明外罩，可防止塵埃進入內部而影響工作的可靠性。
中間繼電器在電路圖中的符號如圖5—41b所示。
2．型號

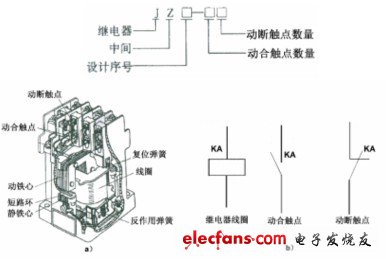

圖5—41 JZ7系列中間繼電器
a)結構；b）符號
二、時間繼電器
時間繼電器是一種利用電磁原理或機械地動作原理實現觸點延時接通和斷開的自動控制電器。它廣泛用于需要按時間順序進行控制的電氣控制線路中。常用的時間繼電器主要有電磁式、電動式、空氣阻尼式、電子式等。延時方式有通電延時和斷電延時兩種。其中，電磁式時間繼電器的結構簡單，價格低廉，但體積和重量較大，延時較短(如JT3型只有0.3s～5.5s)，它利用電磁阻尼來產生延時，只能用于直流斷電延時，主要用在配電系統；電動式時間繼電器的延時精度高，延時可調范圍大，但結構復雜，價格貴。目前在電力拖動線路中應用較多的是空氣阻尼式時間繼電器。下面主要介紹空氣阻尼式時間繼電器和電子時間繼電器。
（一）JS7—A系列空氣阻尼式時間繼電器
空氣阻尼式時間繼電器又稱氣囊式時間繼電器，是利用氣囊中的空氣通過小孔節流的原理來獲得延時動作的。根據觸點延時的特點，可分為通電延時動作型和斷電延時復位型兩種。
1．結構

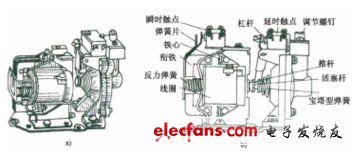

JS7—A系列時間繼電器的外形和結構如圖5—42所示，它主要由以下幾部分組成：
圖5—42 JS7—A系列時間繼電器的外形與結構
a）外形；b)結構
（1）電磁系統 由線圈、鐵芯和銜鐵組成。
（2）觸點系統 包括兩對瞬時觸點(一動合觸點、一動斷觸點)和兩對延時觸點(一動合觸點、一動斷觸點)，瞬時觸點和延時觸點分別是兩個微動開關的觸點。
（3）空氣室 空氣室為一空腔，由橡皮膜、活塞等組成。橡皮膜可隨空氣的增減而移動，頂部的調節螺釘可調節延時時間。
（4）傳動機構 由推桿、活塞桿、杠桿及各種類型的彈簧等組成。
（5）基座 用金屬板制成，用以固定電磁機構和氣室。
2．工作原理

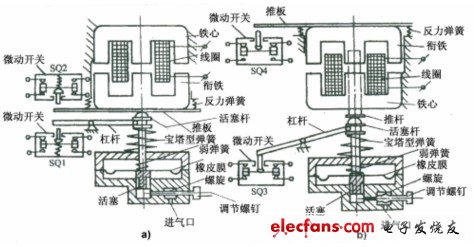

JS7—A系列時間繼電器的工作原理示意圖，如圖5—43所示。
（1）通電延時型時間繼電器的工作原理
當線圈通電后，鐵芯產生吸力，銜鐵克服反力彈簧的阻力與鐵芯吸合，帶動推板立即動作，壓合微動開關SQ2，使其動斷觸點瞬時斷開，動合觸點瞬時閉合。同時活塞桿在寶塔形彈簧的作用下向上移動，帶動與活塞相連的橡皮膜向上運動，運動的速度受進氣孔進氣速度的限制。這時橡皮膜下面形成空氣較稀薄的空間，與橡皮膜上面的空氣形成壓力差，對活塞的移動產生阻尼作用。活塞桿帶動杠桿15只能緩慢地移動。經過一段時間，活塞才完成全部行程而壓動微動開關SQl，使其動斷觸點斷開，動合觸點閉合。由于從線圈通電到觸點動作需延時一段時間，因此SQl的兩對觸點分別被稱為延時閉合瞬時斷開的動合觸點和延時斷開瞬時閉合的動斷觸點。這種時間繼電器延時時間的長短取決于進氣的快慢，旋動調節螺釘11可調節進氣孔的大小，即可達到調節延時時間長短的目的。JS7—A系列時間繼電器的延時范圍有0.4s～60s和0.4s～180s兩種。
圖5—43 空氣阻尼式時間繼電器的結構
a）通電延時型；b）斷電延時型
當線圈2斷電時，銜鐵3在反力彈簧4的作用下，通過活塞桿6將活塞推向下端，這時橡皮膜9下方腔內的空氣通過橡皮膜9、弱彈簧8和活塞13局部所形成的單向閥迅速從橡皮膜上方的氣室縫隙中排掉，使微動開關SQ1、SQ2的各對觸點均瞬時復位。
（2）斷電延時型時間繼電器的工作原理
JS7—A系列斷電延時型和通電延時型時間繼電器的組成元件是通用的。如果將通電延時型時間繼電器的電磁機構翻轉180о安裝即成為斷電延時型時間繼電器。
空氣阻尼式時間繼電器的優點是：延時范圍較大(0.4s～180s)，且不受電壓和頻率波動的影響；可以做成通電和斷電兩種延時形式；結構簡單、壽命長、價格低。其缺點是：延時誤差大，難以精確地整定延時值，且延時值易受周圍環境溫度、塵埃等的影響。因此，對延時精度要求較高的場合不宜采用。

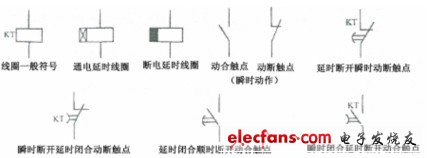

時間繼電器在電路圖中的符號如圖5—44所示。
圖5—44 時間繼電器的符號
3．型號
（二）電子式時間繼電器
電子式時間繼電器也稱為半導體時間繼電器，具有機械結構簡單、延時范圍廣、精度高、消耗功率小、調整方便及壽命長等優點，其應用越來越廣泛。電子式時間繼電器按結構分為阻容式和數字式兩類；按延時方式分為通電延時型、斷電延時型及帶瞬動觸點的通電延時型。
常用的JS20系列電子式時間繼電器是全國推廣的統一設計產品，適用于交流50HZ、電壓380V及以下或直流110V及以下的控制電路，作為時間控制元件，按預定的時間延時，周期性地接通或分?jǐn)嚯娐贰?/p>
1．結構
JS20系列通電延時型電子時間繼電器的外形和接線示意圖如圖5—45所示。
2．工作原理

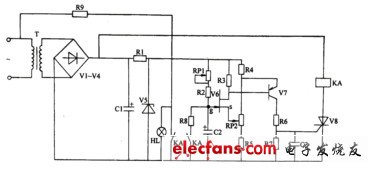

JS20系列通電延時型時間繼電器的線路如圖5—46所示。它由電源、電容充放電電路、電壓鑒別電路、輸出和指示電路五部分組成。電源接通后經整流濾波和穩壓后的直流電經過RPl和R2向電容C2充電。當場效應管V6的柵源電壓Ugs低于夾斷電壓UP時，V6截止，因而V7、V8也處于截止?fàn)顟B(tài)。隨著充電的不斷進行，電容C2的電位按指數規律上升，當滿足Ugs高于Up時，V6導通，V7、V8也導通，中間繼電器KA吸合，輸出延時信號。同時電容C2通過R8和KA的動合觸點放電，為下次動作作好準備。當切斷電源時，繼電器KA釋放，電路恢復原始狀態，等待下次動作。調節RPl和RP2即可調整延時時間。
圖5—45 JS20系列時間繼電器的外形與接線
a）外形；b) 接線示意圖
圖5—46 JS20系列通電延時型繼電器的電路
3．型號
三、熱繼電器
熱繼電器是電流通過發熱元件加熱使雙金屬片彎曲，推動執行機構動作的繼電器熱繼電器。主要用于電動機的過載保護、斷相保護、三相電流不平衡運行的保護及其他電氣設備發熱狀態的控制。
熱繼電器的形式有多種，其中雙金屬片式熱繼電器應用最多。按極數劃分熱繼電器可分為單極、兩極和三極三種，其中三極的又包括帶斷相保護裝置的和不帶斷相保護裝置的，按復位方式分，有自動復位式(觸點動作后能自動返回原來位置)和手動復位式。
(一) 不帶斷相保護裝置的熱繼電器
1．結構

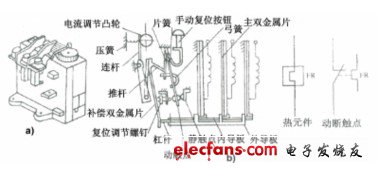

JRl6系列熱繼電器的外形和結構如圖5—47所示。它主要由熱元件、動作機構、觸點系統、電流整定裝置、復位機構和溫度補償元件等部分組成。
（1）熱元件
熱元件是熱繼電器的主要組成部分，由主雙金屬片和繞在外面的電阻絲組成。主雙金屬片是由兩種熱膨脹系數不同的金屬片復合而成，金屬片的材料多為鐵鎳鉻合金和鐵鎳合金。電阻絲一般用康銅或鎳鉻合金等材料制成。
圖5—47 JR16系列熱繼電器
a）外形；b）結構；c）符號
（2）動作機構和觸點系統
動作機構利用杠桿傳遞及弓簧式瞬跳機構來保證觸點動作的迅速、可靠。觸點為單斷點弓簧跳躍式動作，一般為一個動合觸點、一個動斷觸點。
（3）電流整定裝置
通過旋鈕和電流調節凸輪調節推桿間隙，改變推桿移動距離，從而調節整定電流值。
（4）溫度補償元件
溫度補償元件也為雙金屬片，其受熱彎曲的方向與主雙金屬片一致，它能保證熱繼電器的動作特性在−20℃～十40℃的環境溫度范圍內基本上不受周圍介質溫度的影響。
（5）復位機構
復位機構有手動和自動兩種形式，可根據使用要求通過復位調節螺釘來自由調整選擇。一般自動復位的時間不大于5min，手動復位時間不大于2min。
2．工作原理
使用時，將熱繼電器的三相熱元件分別串接在電動機的三相主電路中，動斷觸點串接在控制電路的接觸器線圈回路中。當電動機過載時，流過電阻絲的電流超過熱繼電器的整定電流，電阻絲發熱，主雙金屬片向右彎曲，推動導板向右移動，通過溫度補償雙金屬片推動推桿繞軸轉動，從而推動觸點系統動作，動觸點與動斷靜觸點分開，使接觸器線圈斷電，接觸器觸點斷開，將電源切除起保護作用。電源切除后，主雙金屬片逐漸冷卻恢復原位，于是動觸點在失去作用力的情況下，靠彈簧的彈性自動復位。
這種熱繼電器也可采用手動復位，以防止故障排除前設備帶故障再次投入運行。將復位調節螺釘向外調節到一定位置，使動觸點彈簧的轉動超過一定角度失去反彈性，此時即使主雙金屬片冷卻復原，動觸點也不能自動復位，必須采用手動復位。按下復位按鈕，動觸點弓簧恢復到具有彈性的角度，推動動觸點與靜觸點恢復閉合。
當環境溫度變化時，主雙金屬片會發生零點漂移，即熱元件未通過電流時主雙金屬片即產生變形，使熱繼電器的動作性能受環境溫度影響，導致熱繼電器的動作產生誤差。為補償這種影響，設置了溫度補償雙金屬片，其材料與主雙金屬片相同。當環境溫度變化時，溫度補償雙金屬片與主雙金屬片產生同一方向上的附加變形，從而使熱繼電器的動作特性在一定溫度范圍內基本不受環境溫度的影響。
熱繼電器整定電流的大小可通過旋轉電流整定旋鈕來調節，旋鈕上刻有整定電流值標尺。所謂熱繼電器的整定電流，是指熱繼電器連續工作而不動作的最大電流。
（二）帶斷相保護裝置的熱繼電器
JRl6系列熱繼電器有帶斷相保護裝置的和不帶斷相保護裝置的兩種類型。三相異步電動機的電源或繞組斷相是導致電動機過熱燒毀的主要原因之一。
對定子繞組采用Y形連接的電動機而言，若運行中發生斷相，通過另外兩相的電流會增大，而流過熱繼電器的電流就是流過電動機繞組的電流，普通結構的熱繼電器都可以對此做出反應。而繞組接成Δ形的電動機若運行中發生斷相，流過熱繼電器的電流與流過電動機非故障繞組的電流的增加比例不相同，在這種情況下，電動機非故障相流過的電流可能超過其額定電流，而流過熱繼電器的電流卻未超過熱繼電器的整定值，熱繼電器不動作，但電動機的繞組可能會因過載而燒毀。
為了對定子繞組采用Δ型接法的電動機實行斷相保護，必須采用三相結構帶斷相保護裝置的熱繼電器。JRl6系列中部分熱繼電器帶有差動式斷相保護裝置，其結構及工作原理如圖5—48所示。圖5—48a所示為未通電時的位置；圖5—48b所示為三相均通有額定電流時的情況，此時三相主雙金屬片均勻受熱，同時向左彎曲，內、外導板一齊平行左移一段距離但未超過臨界位置，觸點不動作；圖5—48c所示為三相均過載時，三相主雙金屬片均受熱向左彎曲，推動外導板并帶動內導板一齊左移，超過臨界位置，通過動作機構使動斷觸點斷開，從而切斷控制回路，達到保護電動機的目的；圖5—48d所示是電動機在運行中發生一相(如W相)斷線故障時的情況，此時該相主雙金屬片逐漸冷卻，向右移動，并帶動內導板同時右移，這樣內導板和外導板產生了差動放大作用，通過杠桿的放大作用使繼電器迅速動作，切斷控制電路，使電動機得到保護。
圖5—48 差動式斷相保護裝置動作原理
a）未通電；b)三相額定電流；c）三相同時過載；d）一相斷相
由于熱繼電器主雙金屬片受熱膨脹的熱慣性及動作機構傳遞信號的惰性原因，熱繼電器從電動機過載到觸點動作需要一定的時間，因此熱繼電器不能作短路保護。但也正是這個熱慣性和機械惰性，保證了熱繼電器在電動機起動或短時過載時不會動作，從而滿足了電動機的運行要求。
熱繼電器在電路圖中的符號如圖5—47c所示。
（三）型號
四、速度繼電器
速度繼電器是反映轉速和轉向的繼電器，其主要作用是以旋轉速度的快慢為指令信號，與接觸器配合實現對電動機的反接制動控制，故又稱為反接制動繼電器。機床控制線路中常用的速度繼電器有JYl型和JFZ0型，其外形如圖5—49所示。
圖5—49 速度繼電器的外形
a) JY1型；b）JFZD型
（一）結構及工作原理
JY1型速度繼電器的結構和工作原理如圖5—50所示，它主要由定子、轉子、可動支架、觸點系統及端蓋等部分組成。轉子由永久磁鐵制成，固定在轉軸上；定子由硅鋼片疊成并裝有籠型短路繞組，能作小范圍偏轉；觸點系統由兩組轉換觸點組成，一組在轉子正轉時動作；另一組在轉子反轉時動作。
速度繼電器的工作原理：當電動機旋轉時，帶動與電動機同軸連接的速度繼電器的轉子旋轉，相當于在空間中產生—個旋轉磁場，從而在定子籠型短路繞組中產生感應電流，感應電流與永久磁鐵的旋轉磁場相互作用，產生電磁轉矩，使定子隨永久磁鐵轉動的方向偏轉，與定子相連的膠木擺桿也隨之偏轉。當定子偏轉到一定角度，膠木擺桿推動簧片，使繼電器的觸點動作。
當轉子轉速低于某一數值時，定子的電磁轉矩減小，膠木擺桿恢復原狀態，觸點在簧片作用下復位。

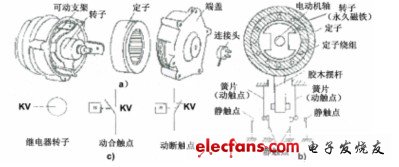

圖5—50 JYl型速度繼電器
a)外形；b）結構；c) 符號
速度繼電器的動作轉速一般為120 r/min，復位轉速約在100r/min以下。常用的速度繼電器中，YJ1型能在3000r/min以下可靠的工作，JFZ0型的兩組觸點改用兩個微動開關，使其觸點的動作速度不受定子偏轉速度的影響，額定工作轉速有300～1000r/min（JFZ0—1型）和1000～3600r/min(JFZ0—2型)兩種。
速度繼電器在電路圖中的符號如圖5—50c所示。
（二）型號
五、壓力繼電器
壓力繼電器經常用于機械設備的液壓或氣壓控制系統中，它能根據壓力源壓力的變化情況決定觸點的斷開或閉合，以便對機械設備提供某種保護或控制。
圖5—51 壓力繼電器
a)結構原理圖；b）符號
壓力繼電器的結構如圖5—51a所示。它主要由緩沖器、橡皮膜、頂桿、壓縮彈簧、調節螺母和微動開關等組成。微動開關和頂端的距離一般大于0.2mm。壓力繼電器裝在油路（或氣路、水路）的分支管路中。當管路壓力超過整定值時，通過緩沖器和橡皮膜頂起頂桿，推動微動開關動作，使觸點動作。當管路中的壓力低于整定值時，頂桿脫離微動開關，微動開關的觸點復位。
壓力繼電器的調整非常方便，只要放松或擰緊螺母即可改變控制壓力。壓力繼電器在電路圖中的符號如圖5—51b所示。常有的壓力繼電器有YJ系列、YT—126系列和TE52系列。
六、固態繼電器
固態繼電器(SOLIDSTATE RELAYS)，簡寫成“SSR”，是一種全部由固態電子元件組成的新型無觸點開關器件，它利用電子元件(如開關三極管、雙向可控硅等半導體器件)的開關特性，可達到無觸點無火花地接通和斷開電路的目的，因此又被稱為“無觸點開關”，它問世于70年代，由于它的無觸點工作特性，使其在許多領域的電控及計算機控制方面得到日益廣范的應用。
（一）原理與結構
SSR按使用場合可以分成交流型和直流型兩大類，它們分別在交流或直流電源上做負載的開關。

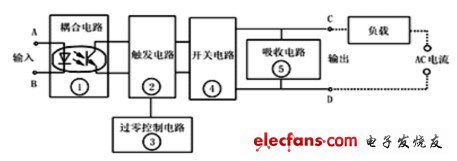

圖5—52 交流型固態繼電器
圖5—52是交流型固態繼電器的工作原理框圖，圖中的部件①~④構成交流SSR的主體，從整體上看，SSR只有兩個輸入端(A和B)及兩個輸出端(C和D)，是一種四端器件。工作時只要在A、B上加上一定的控制信號，就可以控制C、D兩端之間的“通”和“斷”，實現“開關”的功能，其中耦合電路的功能是為A、B端輸入的控制信號提供一個輸入/輸出端之間的通道，但又在電氣上斷開SSR中輸入端和輸出端之間的(電)聯系，以防止輸出端對輸入端的影響，耦合電路用的元件是“光耦合器”，它動作靈敏、響應速度高、輸入/輸出端間的絕緣(耐壓)等級高；由于輸入端的負載是發光二極管，這使SSR的輸入端很容易做到與輸入信號電平相匹配，在使用可直接與計算機輸出接口相接，即受“1”與“0”的邏輯電平控制。觸發電路的功能是產生合乎要求的觸發信號，驅動開關電路④工作，但由于開關電路在不加特殊控制電路時，將產生射頻干擾并以高次諧波或尖峰等污染電網，為此特設“過零控制電路”。所謂“過零”是指，當加入控制信號，交流電壓過零時，SSR即為通態；而當斷開控制信號后，SSR要等待交流電的正半周與負半周的交界點(零電位)時，SSR才為斷態。這種設計能防止高次諧波的干擾和對電網的污染。吸收電路是為防止從電源中傳來的尖峰、浪涌(電壓)對開關器件雙向可控硅管的沖擊和干擾(甚至誤動作)而設計的，一般是用“R-C”串聯吸收電路或非線性電阻(壓敏電阻器)。圖5—53是一種典型的交流型SSR的原理圖。

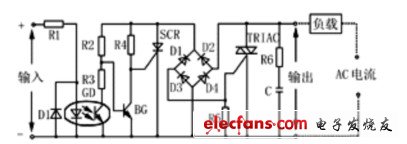

圖5—53 典型的交流型固態繼電器原理圖
直流型的SSR與交流型的SSR相比，無過零控制電路，也不必設置吸收電路，開關器件一般用大功率開關三極管，其它工作原理相同。不過，直流型SSR在使用時應注意：①負載為感性負載時，如直流電磁閥或電磁鐵，應在負載兩端并聯一只二極管，極性如圖5—54所示，二極管的電流應等于工作電流，電壓應大于工作電壓的4倍。②SSR工作時應盡量靠近負載，其輸出引線應滿足負荷電流的需要。③使用電源屬經交流降壓整流所得的，其濾波電解電容應足夠大。

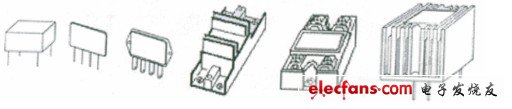

圖5—55給出了幾種國內、外常見的SSR的外形。
圖5—54 直流型固態繼電器原理圖
圖5—55 直流型固態繼電器外形圖
固態繼電器對溫度的敏感性很強，工作溫度超過標稱值后，必須降溫或外加散熱器。
（二）固態繼電器的特點
SSR成功地實現了弱信號(Vsr)對強電(輸出端負載電壓)的控制。由于光耦合器的應用，使控制信號所需的功率極低(約十余毫瓦就可正常工作)，而且Vsr所需的工作電平與TTL、HTL、CMOS等常用集成電路兼容，可以實現直接聯接。這使SSR在數控和自控設備等方面得到廣泛應用。在相當程度上可取代傳統的“線圈—簧片觸點式”繼電器(簡稱“MER”)。
SSR由于是全固態電子元件組成，與MER相比，它沒有任何可動的機械部件，工作中也沒有任何機械動作；SSR由電路的工作狀態變換實現“通”和“斷”的開關功能，沒有電接觸點，所以它有一系列MER不具備的優點，即工作可靠性高、壽命長；無動作噪聲；耐振耐機械沖擊；安裝位置無限制；很容易用絕緣防水材料灌封做成全密封形式，而且具有良好的防潮防霉防腐性能；在防爆和防止臭氧污染方面的性能也極佳。
交流型SSR由于采用過零觸發技術，因而可以使SSR安全地用在計算機輸出接口上，不必為在接口上采用MER而產生的一系列對計算機的干擾而煩惱。
此外，SSR還有能承受在數值上可達額定電流十倍左右的浪涌電流的特點。
雖然SSR的性能與電磁式繼電器相比有著很多的優越性，但它也存在一些弱點，如：導通電阻(幾歐~幾十歐)、通態壓降(小于2 V)、斷態漏電流(5~10mA)等的存在，易發熱損壞；截止時存在漏電阻，不能使電路完全分開；易受溫度和輻射的影響，穩定性差；靈敏度高，易產生誤動作；在需要聯鎖、互鎖的控制電路中，保護電路的增設，使得成本上升、體積增大。
（三）應用電路
1．多功能控制電路
圖5—56a為多組輸出電路，當輸入為“0”時，三極管BG截止，SSR1、SSR2、SSR3的輸入端無輸入電壓，各自的輸出端斷開；當輸入為“1”時，三極管BG導通，SSR1、SSR2、SSR3的輸入端有輸入電壓，各自的輸出端接通，因而達到了由一個輸入端口控制多個輸出端“通”、“斷”的目的。
圖5—56b為單刀雙擲控制電路，當輸入為“0”時，三極管BG截止，SSR1輸入端無輸入電壓，輸出端斷開，此時A點電壓加到SSR2的輸入端上(UA-UDW應使SSR2輸出端可靠接通)，SSR2的輸出端接通；當輸入為“1”時，三極管BG導通，SSR1輸入端有輸入電壓，輸出端接通，此時A點雖有電壓，但UA-UDW的電壓值已不能使SSR2的輸出端接通而處于斷開狀態，因而達到了“單刀雙擲控制電路”的功能(注意：選擇穩壓二極管DW的穩壓值時，應保證在導通的SSR1“+”端的電壓不會使SSR2導通，同時又要兼顧到SSR1截止時期“+”端的電壓能使SSR2導通)。
圖5—56 多功能控制電路
2．用計算機控制電機正反轉的接口及驅動電路
圖5—57為計算機控制三相交流電機正反轉的接口及驅動電路，圖中采用了4個與非門，用二個信號通道分別控制電動機的起動、停止和正轉、反轉。當改變電動機轉動方向時，給出指令信號的順序應是“停止—反轉—起動”或“停止—正轉—起動”。延時電路的最小延時不小于1.5個交流電源周期。其中RD1、RD2、RD3為熔斷器。當電機允許時，可以在R1~R4位置接入限流電阻，以防止當萬一兩線間的任意二只繼電器均誤接通時，限制產生的半周線間短路電流不超過繼電器所能承受的浪涌電流，從而避免燒毀繼電器等事故，確保安全性；但副作用是正常工作時電阻上將產生壓降和功耗。該電路建議采用額定電壓為660 V或更高一點的SSR產品。

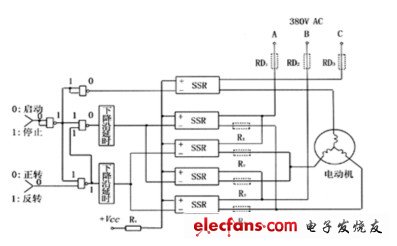

圖5—57 計算機控制三相交流電機正反轉的接口及驅動電路
