電氣控制系統是由許多電氣元件按照一定要求連接而成。隨著科學技術的發展，系統和設備越來越復雜，功能越來越完善。人們對操作和維修卻要求越來越簡單、易行，希望通過閱讀技術文件能正確掌握操作技術和維修方法。因此，需要將電氣控制系統中各種電氣元件及其連接用一定圖形表示出來，這就是電氣控制系統圖。它主要有：電氣原理圖、電器布置圖、電氣接線圖等。

一、電氣原理圖

電氣原理圖是指用國家標準規定的圖形符號和文字符號代表各種元件，依據控制要求和各電器的動作原理，用線條代表導線連接起來。它包括所有電氣元件的導電部件和接線端子，但不按電氣元件的實際位置來畫，也不反映電氣元件的尺寸及安裝方式。繪制電氣原理圖必須遵循的國家標準為：GB/T4728:1996~2000《電氣簡圖用圖形符號》、GB/T6988:1993~2000《電氣技術用文件的編制》及GB7159:1987《電氣技術中的文字符號制訂通則》、GB4026:1992《電器設備接線端子和特定導線線端的識別及應用字母數字系統的通則》。

繪制電氣原理圖應遵循以下原則：

（1）電氣控制電路一般分為主電路和輔助電路。輔助電路又可分為控制電路、信號電路、照明電路和保護電路等。

主電路是指從電源到電動機的大電流通過的電路，其中電源電路用水平線繪制，受電動力設備及其保護電器支路應垂直于電源電路畫出。

控制電路、照明電路、信號電路及保護電路等應垂直地繪于兩條水平電源線之間。耗能元件的一端應直接連接在電位低的一端，控制觸點連接在上方水平線和耗能元件之間。

不論主電路還是輔助電路，各元件一般應按動作順序從上到下，從左到右依次排列，電路可以水平布置也可以垂直布置。

（2）在電氣原理圖中，所有電器元件的圖形、文字符號、接線端子標記必須采用國家規定的統一標準。

（3）采用電器元件展開圖的畫法。同一電器元件的各部分可以不畫在一起，但需用同一文字符號標出。若有多個同一種類的電器元件，可在文字符號后加上數字序號，例如KM1、KM2。

（4）在原理圖中，所有電器按自然狀態畫出。所有按鈕、觸點均按電器沒有通電或沒有外力操作、觸點沒有動作的原始狀態畫出。

（5）在原理圖中，有直接電聯系的交叉導線連接點，要用黑圓點表示。無直接聯系的交叉導線連接點不畫黑圓點。

（6）在原理圖上將圖分成若干個圖區，并標明該區電路的用途和作用。在繼電器、接觸器線圈下方列出觸點表，說明線圈和觸點的從屬關系。

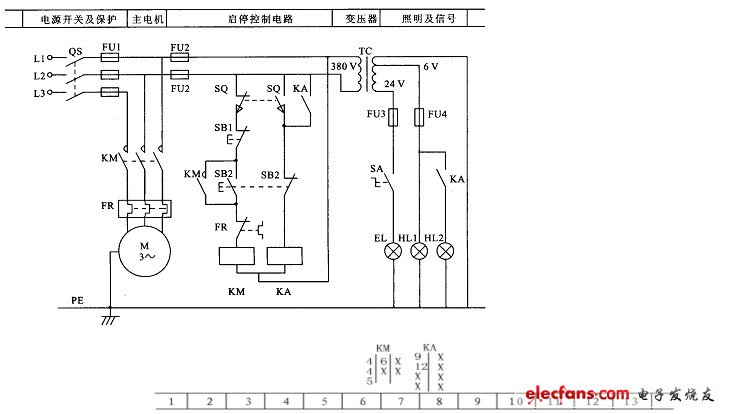

如圖6-1所示為某車床的電氣原理圖。

                                         圖6－1  電氣原理圖

二、電器布置圖

電器布置圖是表示電氣設備上所有電器元件的實際位置，為電氣控制設備的安裝、維修提供必要的技術資料。電氣元件均用粗實線繪制出簡單的外形輪廓，機床的輪廓線用細實線或點劃線。

如圖6-2所示為一車床的電器布置圖

圖6－2  電器布置圖

三、電氣接線圖

電氣接線圖主要用于安裝接線、線路檢查、線路維修和故障處理。繪制接線圖的原則是：

（1）應將各電氣元件的組成部分畫在一起，布置盡量符合電器的實際情況。

（2）各電器的圖形符號、文字符號及接線端子標記均與電氣原理圖一致。

（3）同一控制柜上的電氣元件可直接相連，控制柜與外部器件相連，必須經過接線端子板，且互連線應注明規格，一般不表示實際走線。

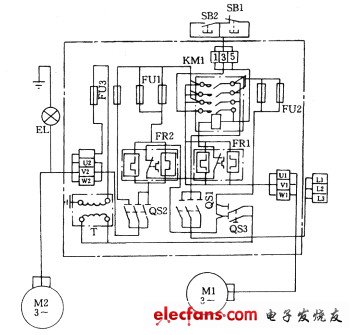

圖6－3為某機床電氣控制接線圖。

圖6－3  電氣接線圖
