一、手動控制的三相異步電動機直接起動
手動直接起動可通過操縱刀開關、轉換開關、組合開關或自動開關等手動電器來實現電
動機電源的接通與斷開，如圖6－4所示為電動機起動、運行的幾種手動控制方式。這種起動電路只有主起動電路，沒有控制電路，所以無法實現自動控制。
（a） (b) (c)

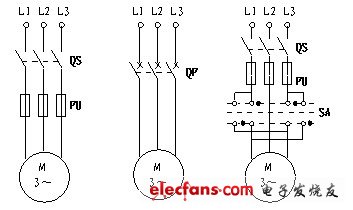

圖6－4 電動機直接起動控制的電路
圖所示為刀開關控制電動機起停電路。若為膠蓋閘刀開關，由于其斷流能力低，所控制的電動機功率不能超過5.5kW。若采用鐵殼開關控制，由于其滅弧能力較強、動作迅速，因此可用于控制28kW以下的電動機的直接起動。
圖所示為斷路器控制電動機起停電路。斷路器除具有手動操作功能外，在電路出現故障時還能通過脫扣器實現自動保護功能。可通過合理選用帶脫扣器的斷路器以實現對電動機的各種保護，如用帶過電流脫扣器和熱脫扣器的斷路器除能實現手動接通和斷開電路外，還能對電路進行短路和過載保護。
圖所示為組合開關控制電動機正反轉電路。組合開關由于無滅弧機構，因此，電動機的功率也不能超過5.5kW。且正反向轉換時速度不能太快，以免引起過大的反接制動電流，影響電器的使用壽命。
用刀開關控制電動機的起動時，不能用熱繼電器對電動機實現過載保護，只能采用熔斷器實現短路保護，且電路無失壓與欠壓保護，對電動機的保護性能較差。同時，由于直接對主電路進行操作，安全性能也較差，操作頻率低，只適合電動機容量較小、起動、換向不頻繁的場合。
二、接觸器控制的直接起動控制電路
接觸器是一種自動控制電器，電流通斷能力大，操作頻率高且可實現遠距離控制。接觸器和按鈕組成的控制電路是目前廣泛采用的電動機控制方式。
1．電動機單向連續運行直接起動控制電路
如圖6－5所示為接觸器控制的電動機單向起動控制電氣原理圖。電路圖分為主電路和控制電路兩部分。主電路由接觸器的主觸點接通或斷開三相交流電源，它所流過的電流為電動機的電流；控制電路由按鈕和接觸器觸點等組成，用來控制接觸器線圈的通斷電，所流過的電流較小，實現對主電路的控制。
起動過程如下：合上電源開關QS→按下按鈕SB2→KM線圈通電，執行機構動作→KM主觸點閉合，電動機得電起動、運行，KM輔助動合觸點閉合，使按鈕松開后，KM線圈繼續得電。
停止過程：按下SB1→KM線圈失電，主觸點斷開，電機失電；KM輔助動合觸點斷開，切斷自鎖回路。
(a) (b)
6-5 接觸器控制的電動機單方向起動控制電路
圖中，使線圈得電，電機起動的按鈕SB2稱為起動按鈕；使線圈斷電，電機失電、停止的按鈕SB1稱為停止按鈕。如圖中接觸器所示，通過自身動合輔助觸點保證線圈繼續通電的電路稱為自鎖電路，起自鎖作用的動合輔助觸點稱為自鎖觸點。
電路所具有的保護環節：
（1）短路保護。主電路和控制電路分別由熔斷器FU1和FU2實現短路保護。當控制回路和主回路出現短路故障時，能迅速有效地斷開電源，實現對電器和電動機的保護。
（2）過載保護。由熱繼電器FR實現對電動機的過載保護。當電動機出現過載且超過規定時間時，熱繼電器雙金屬片過熱變形，推動導板，經過傳動機構，使動斷輔助觸點斷開，從而使接觸器線圈失電，電機停轉，實現過載保護。
（3）欠壓保護
當電源電壓由于某種原因而下降時，電動機的轉矩將顯著下降，將使電動機無法正常運轉，甚至引起電動機堵轉而燒毀。采用具有自鎖的控制線路可避免出現這種事故。因為當電源電壓低于接觸器線圈額定電壓的75%左右時，接觸器就會釋放，自鎖觸點斷開，同時動合主觸點也斷開，使電動機斷電，起到保護作用。
（4）失壓保護
電動機正常運轉時，電源可能停電，當恢復供電時，如果電動機自行起動，很容易造成設備和人身事故。采用帶自鎖的控制線路后，斷電時由于自鎖觸點已經打開，當恢復供電時，電動機不能自行起動，從而避免了事故的發生。
欠壓和失壓保護作用是按鈕、接觸器控制連續運行的控制線路的一個重要特點。
2．電動機點動與連續運行控制電路
電氣設備工作時常常需要進行點動調整，如車刀與工件位置的調整，因此需要用點動控制電路來完成。點動控制是指按下按鈕時，電動機通電起動、運行，松開按鈕電動機斷電、停止。是最簡單的控制電路。
圖6－6是幾種常用的具有點動控制的電路。
(a) (b) (c)

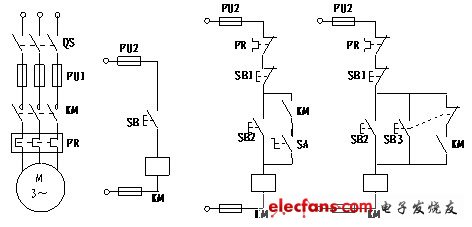

圖6－6 點動與連續控制電路
當采用圖所示控制電路時，由于電動機只有點動控制，運行時間較短，主電路不需要接熱繼電器。圖、圖電路既有點動控制又有連續控制。圖中，將轉換開關接通時，自鎖電路有效，電路為連續控制；SA斷開時，自鎖電路被斷開，電路為點動控制。圖中，SB2為連續控制的起動按鈕，SB3為點動控制的按鈕。按下SB3時，其動斷觸點斷開，切斷了自鎖回路，然后動合觸點接通，使KM線圈通電。松開SB3時，動合觸點先斷開，KM線圈斷電后，SB3的動斷觸點才接通。
3．電動機正反向連續運行直接起動控制電路
生產機械的運動部件往往要求實現正反兩個方向的運動，這就要求拖動電動機能正反向旋
轉。從電機原理可知，改變電動機三相電源的相序即可改變電動機的旋轉方向。而改變?nèi)嚯娫吹南嘈蛑恍枞我庹{(diào)換電源的兩根進線。
圖6－7所示為接觸器控制的電動機可逆運行控制電路。

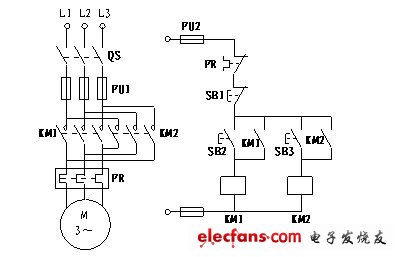

圖6－7 接觸器控制的電動機可逆運行控制電路
從圖中分析可知，當正反向起動按鈕同時按下時，接觸器KM1、KM2將同時得電，造成主回路相間短路。因此，該電路由于可靠性很差，實際中一般不采用。
圖6－8（a）所示，將KM1、KM2正反轉接觸器的動斷輔助觸點互相串聯接在對方線圈電路中，形成相互制約的關系，使KM1、KM2的線圈不能同時得電。這種相互制約的關系稱為互鎖控制。這種由接觸器（或繼電器）動斷輔助觸點構成的互鎖稱為電氣互鎖。其動斷輔助觸點稱為互鎖觸點。但此電路必須先按下停止按鈕SB1，然后才能進行反向的操作。因此，此電路只能構成正-停-反的操作順序。
當要求電動機直接由正轉變反轉或反轉變正轉時，可采用圖6－8(b)所示電路。它是在圖的基礎上將正轉起動按鈕和反轉起動按鈕的動斷輔助觸點串聯在對方電路中，構成相互制約的關系。這種方式稱為機械互鎖。這種電路既有機械互鎖，又有電氣互鎖，可實現正-停-反的控制，也可實現正-反-停的控制。但是這種直接正反轉控制電路僅適用于小容量電動機且正反向轉換不頻繁、拖動的機械裝置慣量較小的場合。
（a） (b)

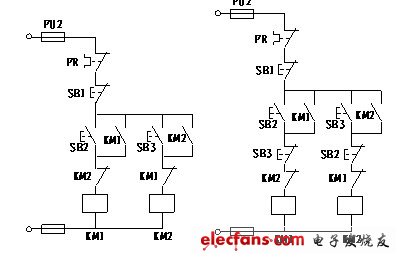

圖6－8 具有互鎖的電動機可逆運行控制電路
