一、轉子回路串電阻起動控制電路

三相繞線式異步電動機串電阻起動的方式為：起動時，在轉子回路中接入作星形連接的三相起動變阻器，起動過程中逐段切除。當起動結束時，可變電阻也減小到零，轉子繞組被直接短接，電動機就在額定狀態下正常運轉。三相電阻短接的方式有平衡短接法與不平衡短接法。平衡短接法是指每相起動電阻被同時短接相同阻值，不平衡短接是每相的起動電阻輪流被短接。采用接觸器控制短接電阻時，一般為平衡短接法。

根據繞線式異步電動機起動過程中轉子電流的變化及所需起動時間有電流原則與時間原則兩種控制方式。

1．電流原則控制電路

電路如圖6－18所示。圖中R1、R2、R3為轉子外接電阻；KA2、KA3、KA4為電流繼電器，其線圈串聯在電動機轉子回路中。三個電流繼電器的動作電流相同，但釋放電流不同，KA2釋放電流最大，KA3次之，KA4釋放電流最小。KA1為中間繼電器。

電動機起動過程如下：合上隔離開關QS，按下起動按鈕SB2→KM1通電并自鎖，KA1通電動作。電動機全壓起動。剛起動時，起動電流很大，三個電流繼電器全部動作，控制電路中，KA2、KA3、KA4的動斷輔助觸點斷開，KM2、KM3、KM4不通電，電動機轉子回路串入所有電阻→隨著電動機轉速上升，轉子電流減少，KA2最先釋放，其動斷輔助觸點閉合，KM2線圈通電，主回路中，KM2主觸點閉合短接電阻1R→電流再減少時，KM3、KM4依次動作，切除電阻2R、3R→起動完畢，轉子回路所串電阻全部切除，電動機進入正常運行。

KA1的作用：保證剛起動時，轉子回路串入全部電阻。

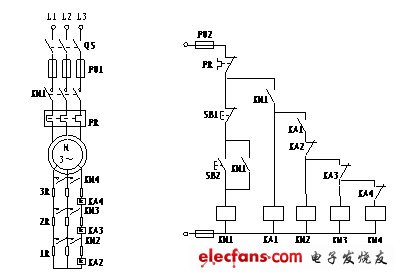

圖6－18  電流原則控制轉子電路串電阻起動控制電路

2．時間原則控制電路

電路如圖6－19所示，由時間繼電器KT1、KT2、KT3控制三段電阻的切除。

電動機起動過程如下：合上開關QS，按下起動按鈕SB2→KM1通電自鎖，KT1線圈通電，開始延時→KT1延時時間到，延時動合輔助觸點閉合，KM2線圈通電自鎖→KM2主觸點閉合，切除電阻1R；KM2動斷輔助觸點斷開，使KT1線圈失電；KM2另一動合輔助觸點閉合使KT2通電開始延時→當KT2延時時間到時，KM3通電自鎖，其主觸點短接電阻1R、2R。動斷輔助觸點使KT1、KM2、KT2失電；另一動合輔助觸點閉合使KT3通電開始延時，

 同理，KT3延時結束時，KM4動作，短接轉子回路串入的全部電阻，并使KT1、KM2、KT2、KM3、KT3線圈都失電。最后，電機短接所有電阻進入正常運行。正常工作時，只有KM1、KM4兩接觸器通電。

采用轉子回路串電阻起動，在起動過程中，電阻分級切除會造成電流和轉矩的突變，產生機械沖擊。

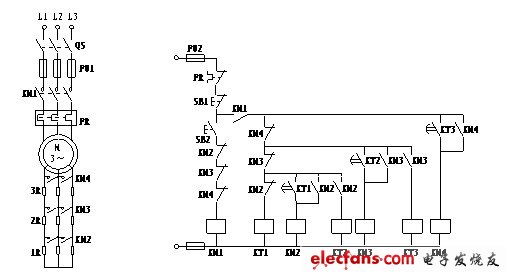

圖6－19  時間原則控制的轉子電路串電阻起動控制電路

二、轉子回路串頻敏變阻器起動控制電路

頻敏變阻器的阻抗能隨著轉子電流的頻率下降而自動下降，所以能克服串電阻分級起動

過程中產生機械沖擊的缺點，實現平滑起動。轉子回路串頻敏變阻器常用于大容量繞線轉子異步電動機的起動控制。

如圖6－30所示為轉子繞組串頻敏變阻器的起動控制電路。

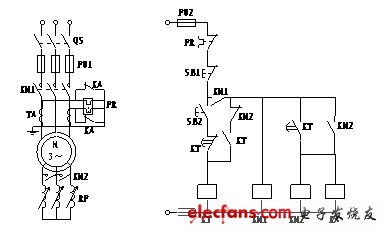

圖6－30  轉子回路串頻敏變阻器起動電路

電路起動過程如下：合上開關QS，按下起動按鈕SB2→KT、KM1相繼通電并自鎖，KT通電后開始延時，此時電動機轉子回路串頻敏變阻器起動→隨著轉速的上升，頻敏變阻器的阻抗逐漸減少→當轉速上升到一定值時，時間繼電器延時結束，延時動合觸點閉合，使KM2、KA通電，并保持→KM2動斷輔助觸點斷開，使KT線圈失電。主電路中，KM2主觸點閉合，頻敏變阻器被短接，同時KA動斷輔助觸點斷開，使熱元件接入電流互感器二次回路，進行過載保護。電動機進入正常運行。

起動過程中，KA的動斷輔助觸點將熱繼電器發熱元件短接，以免起動時間過長而使熱繼電器產生誤動作。

圖中，KM1線圈通電需KT能正常動作、KM2動斷輔助觸點處于閉合狀態。若發生KT、KM2觸點粘連等故障，KM1將無法得電，從而避免了電動機直接起動和轉子長期串接頻敏變阻器的不正?，F(xiàn)象。
