臥式車床是機械加工中廣泛使用的一種機床，可以用來加工各種回轉表面、螺紋和端面。
臥式車床通常由一臺主電動機拖動，經由機械傳動鏈，實現切削主運動和刀具進給運動的輸
出，其運動速度由變速齒輪箱通過手柄操作進行切換。刀具的快速移動、冷卻泵和液壓泵等，常采用單獨電動機驅動。不同型號的臥式車床，其主電動機的工作要求不同，因而由不同的控制電路構成，但是由于臥式車床運動變速是由機械系統完成的，且機床運動形式比較簡單，相應的控制電路也比較簡單。
C650－2型臥式車床型號的含義為：
一、車床結構及運動形式

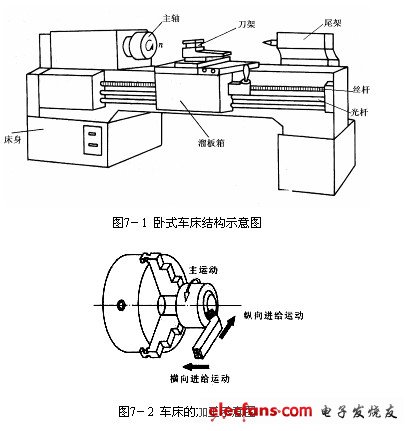

C650－2臥式車床屬于中型車床，機床的結構形式如圖7—1所示，圖7－2所示為加工示意圖。
車床加工時，安裝在床身上的主軸箱中的主軸轉動，帶動夾在其端頭的工件轉動；刀具安裝在刀架上，與滑板一起隨溜板箱沿主軸軸線方向?qū)崿F(xiàn)進給移動。
車床的主運動為主軸通過卡盤帶動工件的旋轉運動；進給運動是溜板帶動刀架的縱向和橫向直線運動，其中縱向運動是指相對操作者向左或向右的運動，橫向運動是指相對于操作者向前或向后的運動；輔助運動包括刀架的快速移動、工件的夾緊與松開等。
二、電力拖動及控制要求
1．正常加工時一般不需反轉，但加工螺紋時需反轉退刀，且工件旋轉速度與刀具的進給速度要保持嚴格的比例關系，為此主軸的轉動和溜板箱的移動由同一臺電動機拖動。主電動機M1（功率為20kW），電動機采用直接起動的方式，可正反兩個方向旋轉，為加工調整方便，還具有點動功能。由于加工的工件比較大，加工時其轉動慣量也比較大，需停車時不易立即停止轉動，必須有停車制動的功能，C650-2車床的正反向停車采用速度繼電器控制的電源反接制動。
2．電動機M2拖動冷卻泵。車削加工時，刀具與工件的溫度較高，需設一冷卻泵電動機，實現刀具與工件的冷卻。冷卻泵電動機M2單向旋轉，采用直接起動、停止方式，且與主電動機有必要的聯鎖保護。
3．快速移動電動機M3。為減輕工人的勞動強度和節省輔助工作時間，利用M3帶動刀架和溜板箱快速移動。電動機可根據使用需要，隨時手動控制起停。
4．采用電流表檢測電動機負載情況。
5．車削加工時，因被加工的工件材料、性質、形狀、大小及工藝要求不同，且刀具種類也不同，所以要求切削速度也不同，這就要求主軸有較大的調速范圍。車床大多采用機械方法調速，變換主軸箱外的手柄位置，可以改變主軸的轉速。
三、車床電氣控制系統分析
C650－2型普通車床的電氣控制系統電路如圖７—3所示．
（一）主電路分析
圖７—3所示的主電路中有三臺電動機，隔離開關QS將三相電源引入，電動機M1電路接線分為三部分，第一部分由正轉控制交流接觸器KM1和反轉控制交流接觸器KM2的兩組主觸點構成電動機的正反轉接線；第二部分為一電流表A經電流互感器TA接在主電動機M1的動力回路上，以監視電動機繞組工作時的電流變化，為防止電流表被起動電流沖擊損壞，利用一時間繼電器的延時動斷觸點，在起動的短時間內將電流表暫時短接；第三部分為一串聯電阻限流控制部分，交流接觸器KM3的主觸點控制限流電阻R的接入和切除，在進行點動調整時，為防止連續的起動電流造成電動機過載，串入限流電阻R，保證電路設備正常工作。速度繼電器KV的速度檢測部分與電動機的主軸同軸相聯，在停車制動過程中，當主電動機轉速接近零時，其動合觸點可將控制電路中反接制動相應電路切斷，完成停車制動。
電動機M2由交流接觸器KM4的主觸點控制其電源的接通與斷開；電動機M3由交流接觸器KM5控制。
為保證主電路的正常運行，主電路采用熔斷器實現短路保護、采用熱繼電器對電動機進行過載保護。
（二）控制電路分析
1．主電動機M1的點動調整控制
調整車床時，要求主電動機點動控制。線路中KM1為M1電動機的正轉接觸器；KM2為反轉接觸器；KA為中間繼電器。工作過程如下：
按下SB2→KM1線圈通電→主觸點閉合，電動機經限流電阻接通電源，在低速下起動 松開SB2→KM1斷電，電動機斷開電源，停車。
2．主電動機M1的正、反轉控制
（1）正轉。按下起動按鈕SB3→KM3和KT線圈通電→KM3主觸點動作使電阻被短接 KM3動合輔助觸點閉合使KA通電→KA動合輔助觸點閉合（5－7）使接觸器KM1通電，電動機在全壓下起動。KM1輔助動合觸點（5－11）閉合、KA的動合觸點閉合（3－11、5－7）使KM1自鎖。
（2）反轉。起動按鈕為SB4，控制過程與正轉類似。KM1和KM2的動斷輔助觸點分別串在對方的接觸器線圈的回路中，起正反轉的互鎖作用。

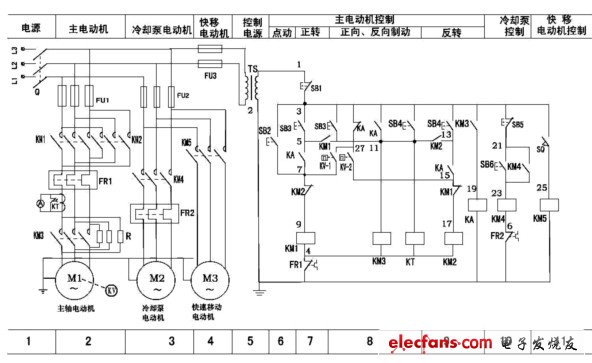

圖7－3 C650-2型臥式車床電氣原理圖
3．主電動機M1的反接制動控制
C650車床采用速度繼電器實現主電動機停車的反接制動。下面以正轉為例分析反接制動的過程。
設主電動機原為正轉運行，停車時按下停止按鈕SB1→接觸器KM3斷電→KM3主觸點斷開，限流電阻R串入主回路→KA斷電（3－11、5－7）斷開→KM1斷電，電動機斷開正相序電源→KA動斷觸點（3－27）閉合，由于此時電動機轉速較高，KV-2為閉合狀態，故KM2通電，實現對電動機的電源反接制動→當電動機轉速接近零時，KV-2動合觸點斷開，KM2斷電，電動機斷開電源，制動結束。
電動機反轉時的制動與正轉相似。
4．刀架的快速移動與冷卻泵控制
轉動刀架快速移動手柄→壓動限位開關SQ→接觸器KM5通電，KM5主觸點閉合，M3接通電源起動。M2為冷卻泵電動機，它的起動和停止通過按鈕SB5和SB6來控制。
5．其他輔助環節
監視主回路負載的電流表通過電流互感器接入。為防止電動機起動、點動和制動電流對電流表的沖擊，電流表與時間繼電器的延時動斷觸點并聯。如起動時，KT線圈通電，KT的延時動斷觸點未動作，電流表被短接。起動后，KT延時斷開的動斷觸點打開，此時電流表接入互感器的二次回路對主回路的電流進行監視。
控制電路的電源通過控制變壓器TS供電，使之更安全。此外，為便于工作，設置了工作照明燈。照明燈的電壓為安全電壓36V（圖中未畫出）。
四、C650-2型臥式車床常見電氣故障的診斷與檢修
1．主軸電動機不能起動
（1）M1主電路熔斷器FIJ1和控制電路熔斷器FU3熔體熔斷，應更換。
（2）熱繼電器FRl已動作過，動斷觸點未復位。要判斷故障所在位置，還要查明引起熱繼電器動作的原因，并排除?？赡苡械脑颍洪L(zhǎng)期過載；繼電器的整定電流太??；熱繼電器選擇不當。按原因排除故障后，將熱繼電器復位即可。
（3）控制電路接觸器線圈松動或燒壞，接觸器的主觸點及輔助觸點接觸不良，應修復或更換接觸器。
（4）起動按鈕或停止按鈕內的觸點接觸不良，應修復或更換按鈕。
（5）各連接導線虛接或斷線。
（6）主軸電動機損壞，應修復或更換。
2．主軸電動機斷相運行
按下起動按鈕，電動機發出嗡嗡聲不能正常起動，這是電動機斷相造成的，此時應立即切斷電源，否則易燒壞電動機?？赡艿脑蚴牵?/p>
（1）電源斷相。
（2）熔斷器有一相熔體熔斷，應更換。
（3）接觸器有一對主觸點沒接觸好，應修復。
3．主軸電動機起動后不能自鎖
故障原因是控制電路中自鎖觸點接觸不良或自鎖電路接線松開，修復即可。
4．按下停止按鈕主軸電動機不停止
（1）接觸器主觸點熔焊，應修復或更換接觸器。
（2）停止按鈕動斷觸點被卡住，不能斷開，應更換停止按鈕。
5．冷卻泵電動機不能起動
（1）按鈕SB6觸點不能閉合，應更換。
（2）熔斷器FU2熔體熔斷，應更換。
（3）熱繼電器FR2已動作過，未復位。
（4）接觸器KM4線圈或觸點已損壞，應修復或更換。
（5）冷卻泵電動機已損壞，應修復或更換。
6．快速移動電動機不能起動
（1）行程開關SQ已損壞，應修復或更換。
（2）接觸器KM5線圈或觸點已損壞，應修復或更換。
（3）快速移動電動機已損壞，應修復或更換。
