磨床是用磨具和磨料（如砂輪、砂帶、油石、研磨劑等）對工件的表面進行磨削加工的一種機床，它可以加工各種表面，如平面、內外圓柱面、圓錐面和螺旋面等。通過磨削加工，使工件的形狀及表面的精度、光潔度達到預期的要求；同時，它還可以進行切斷加工。根據用途和采用的工藝方法不同，磨床可以分為平面磨床、外圓磨床、內圓磨床、工具磨床和各種專用磨床（如螺紋磨床、齒輪磨床、球面磨床、導軌磨床等），其中以平面磨床使用最多。平面磨床又分為臥軸和立軸、矩臺和圓臺四種類型，下面以M7130型臥軸矩臺平面磨床為例介紹磨床的電氣控制電路。
M7130型平面磨床型號的含義為
一、平面磨床的主要結構和運動形式

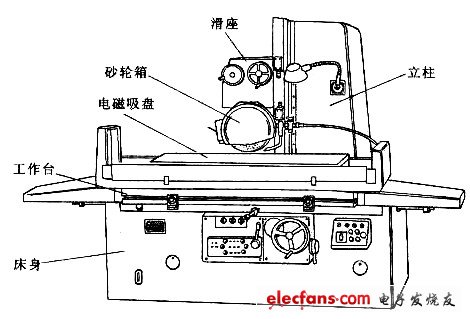

M7130型臥軸矩形工作臺平面磨床的主要結構包括床身、立柱、滑座、砂輪箱、工作臺和電磁吸盤，如圖7—4所示。磨床的工作臺表面有T型槽，可以用螺釘和壓板將工件直接固定在工作臺上，也可以在工作臺上裝上電磁吸盤，用來吸持鐵磁性的工件。平面磨床進行磨削加工的示意圖如圖7—5所示，砂輪與砂輪電動機均裝在砂輪箱內，砂輪直接由砂輪電動機帶動旋轉；砂輪箱裝在滑座上，而滑座裝在立柱上。
圖7－4 M7130臥軸矩臺平面磨床結構示意圖
磨床的主運動是砂輪的旋轉運動，而進給運動則分為以下三種運動。
（1）工作臺（帶動電磁吸盤和工件）作縱向往復運動；
（2）砂輪箱沿滑座上的燕尾槽作橫向進給運動；
（3）砂輪箱和滑座一起沿立柱上的導軌作垂直進給運動。
圖7－5 磨床的主運動和進給運動示意圖
二、平面磨床的電力拖動形式和控制要求
M7130型臥軸矩臺平面磨床采用多臺電動機拖動，其電力拖動和電氣控制、保護的要求是：
（1）砂輪由一臺籠型異步電動機拖動，因?yàn)樯拜喌霓D(zhuǎn)速一般不需要調節，所以對砂輪電動機沒有電氣調速的要求，也不需要反轉，可直接起動。
（2）平面磨床的縱向和橫向進給運動一般采用液壓傳動，所以需要由一臺液壓泵電動機驅動液壓泵，對液壓泵電動機也沒有電氣調速、反轉和降壓起動的要求。
（3）同車床一樣，也需要一臺冷卻泵電動機提供冷卻液，冷卻泵電動機與砂輪電動機也具有聯鎖關系，即要求砂輪電動機起動后才能開動冷卻泵電動機。
（4）平面磨床往往采用電磁吸盤來吸持工件。電磁吸盤要有退磁電路，同時，為防止在磨削加工時因電磁吸盤吸力不足而造成工件飛出，還要求有弱磁保護環節。
（5）具有各種常規的電氣保護環節（如短路保護和電動機的過載保護）；具有安全的局部照明裝置。
三、M7130型平面磨床電氣控制電路分析
M7130型平面磨床的電氣原理圖如圖7—6所示。
（一）主電路
三相交流電源由電源開關QS引入，由FUl作全電路的短路保護。砂輪電動機M1和液壓
電動機M3分別由接觸器KMl、KM2控制，并分別由熱繼電器FRl、FR2作過載保護。由于磨床的冷卻泵箱是與床身分開安裝的，所以冷卻泵電動機M2由插頭插座Xl接通電源，在需要提供冷卻液時才插上。M2受M1起動和停轉的控制。由于M2的容量較小，因此不需要過載保護。三臺電動機均直接起動，單向旋轉。
（二）控制電路
控制電路采用380V電源，由FU2作短路保護。SBl、SB2和SB3、SB4分別為M1和M3的起動、停止按鈕，通過KMl、KM2控制M1和M3的起動、停止。
（三）電磁吸盤電路

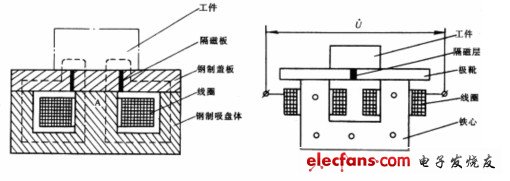

電磁吸盤結構與工作原理示意圖如圖7－7所示。其線圈通電后產生電磁吸力，以吸持鐵磁性材料的工件進行磨削加工。與機械夾具相比較，電磁吸盤具有操作簡便、不損傷工件的優點，特別適合于同時加工多個小工件；采用電磁吸盤的另一優點是工件在磨削時發熱能夠自由伸縮，不至于變形。但是電磁吸盤不能吸持非鐵磁性材料的工件，而且其線圈還必須使用直流電。
如圖7－6所示，變壓器T1將220V交流電降壓至127 V后，經橋式整流器VC變成110V
圖7－7 電磁吸盤結構與原理示意圖 圖7－8 交流去磁器結構原理圖
直流電壓供給電磁吸盤線圈YH。SA2是電磁吸盤的控制開關，待加工時，將SA2扳至右邊的“吸合”位置，觸點（301—303）、（302—304）接通，電磁吸盤線圈通電，產生電磁吸力將工件牢牢吸持。加工結束后，將SA2扳至中間的“放松”位置，電磁吸盤線圈斷電，可將工件取下。如果工件有剩磁難以取下，可將SA2扳至左邊的“退磁”位置，觸點（301—305）、（302—303）接通，可見此時線圈通以反向電流產生反向磁場，對工件進行退磁，注意這時要控制退磁的時間，否則工件會因反向充磁而更難取下。R2用于調節退磁的電流。采用電磁吸盤的磨床還配有專用的交流退磁器，如圖7－8所示，如果退磁不夠徹底，可以使用退磁器退去剩磁，X2是退磁器的電源插座。
（四）電氣保護環節
除常規的電路短路保護和電動機的過載保護之外，電磁吸盤電路還專門設有一些保護環節。
1．電磁吸盤的弱磁保護
采用電磁吸盤來吸持工件有許多好處，但在進行磨削加工時一旦電磁吸力不足，就會造成工件飛出事故。因此在電磁吸盤線圈電路中串入欠電流繼電器KA的線圈，KA的動合觸點與SA2的一對動合觸點并聯，串接在控制砂輪電動機M1的接觸器KMl線圈支路中，SA2的動合觸點（6—8）只有在“退磁”檔才接通，而在“吸合”檔是斷開的，這就保證了電磁吸盤在吸持工件時必須保證有足夠的充磁電流，才能起動砂輪電動機M1；在加工過程中一旦電流不足，欠電流繼電器KA動作，能夠及時地切斷KMl線圈電路，使砂輪電動機M1停轉，避免事故發生。如果不使用電磁吸盤，可以將其插頭從插座X3上拔出，將SA2扳至“退磁”檔，此時SA2的觸點（6—8）接通，不影響對各臺電動機的操作。
2．電磁吸盤線圈的過電壓保護
電磁吸盤線圈的電感量較大，當SA2在各擋間轉換時，線圈會產生很大的自感電動勢，使線圈的絕緣和電器的觸點損壞。因此在電磁吸盤線圈兩端并聯電阻器R3作為放電回路。
3．整流器的過電壓保護
在整流變壓器TI的二次側并聯由R1、C組成的阻容吸收電路，用以吸收交流電路產生的過電壓和在直流側電路通斷時產生的浪涌電壓，對整流器進行過電壓保護。
（五）照明電路
照明變壓器T2將380V交流電壓降至36V安全電壓供給照明燈EL，EL的一端接地，SAl
為燈開關，由FU3提供照明電路的短路保護。
四、M7130型平面磨床常見電氣故障的診斷與檢修
M7130型平面磨床電路與其他機床電路的主要不同是電磁吸盤電路，在此主要分析電磁吸盤電路的故障。
1．電磁吸盤沒有吸力或吸力不足
如果電磁吸盤沒有吸力，首先應檢查電源，從整流變壓器T1的一次側到二次側，再檢查到整流器VC輸出的直流電壓是否正常；檢查熔斷器FU1、FU2、FU4；檢查SA2的觸點、插頭插座X3是否接觸良好；檢查欠電流繼電器KA的線圈有無斷路；一直檢查到電磁吸盤線圈YH兩端有無110V直流電壓。如果電壓正常，電磁吸盤仍無吸力，則需要檢查YH有無斷線。如果是電磁吸盤的吸力不足，則多半是工作電壓低于額定值，如橋式整流電路的某一橋臂出現故障，使全波整流變成半波整流，VC輸出的直流電壓下降了一半；也可能是YH線圈局部短路，使空載時VC輸出電壓正常，而接上YH后電壓低于正常值110V。
2．電磁吸盤退磁效果差
應檢查退磁回路有無斷開或元件損壞。如果退磁的電壓過高也會影響退磁效果，應調節R2使退磁電壓一般為5～10V。此外，還應考慮是否有退磁操作不當?shù)脑?，如退磁時間過長。
3．控制電路接點（6－8）的電器故障
平面磨床電路較容易產生的故障還有控制電路中由SA2和KA的動合觸點并聯的部分。如果SA2和KA的觸點接觸不良，使接點（6－8）間不能接通，則會造成M1和M2無法正常起動，平時應特別注意檢查。
