鏜床也是用于孔加工的機床，與鉆床比較，鏜床主要用于加工精確的孔和各孔間的距離要求較精確的零件，如一些箱體零件（機床主軸箱、變速箱等）。鏜床的加工形式主要是用鏜刀鏜削在工件上已鑄出或已粗鉆的孔，除此之外，大部分鏜床還可以進行銑削、鉆孔、擴孔、鉸孔等加工。
鏜床的主要類型有臥式鏜床、坐標鏜床、金剛鏜床和專用鏜床等，其中以臥式鏜床應用最廣。本節介紹T68型臥式鏜床的電氣控制電路。
T68型臥式鏜床型號的含義為
一、臥式鏜床的主要結構和運動形式
臥式鏜床的主要結構如圖7—14所示，前立柱固定安裝在床身的右端，在它的垂直導軌上裝有可上下移動的主軸箱。主軸箱中裝有主軸部件、主運動和進給運動的變速傳動機構和操縱機構等。在主軸箱的后部固定著后尾筒，里面裝有鏜軸的軸向進給機構。后立柱固定在床身的左端，裝在后立柱垂直導軌上的后支承架用于支承長鏜桿的懸伸端（參見圖7—15（b）），后支承架可沿垂直導軌與主軸箱同步升降，后立柱可沿床身的水平導軌左右移動，在不需要時也可以卸下。工件固定在工作臺上，工作臺部件裝在床身的導軌上，由下滑座、上滑座和工作臺三部分組成，下滑座可沿床身的水平導軌作縱向移動，上滑座可沿下滑座的導軌作橫向移動，工作臺則可在上滑座的環形導軌上繞垂直軸線轉位，使工件在水平面內調整至一定的角度位置，以便能在一次安裝中對互相平行或成一定角度的孔與平面進行加工。根據加工情況不同，刀具可以裝在鏜軸前端的錐孔中，或裝在平旋盤（又稱為“花盤”）與徑向刀具溜板上。加工時，鏜軸旋轉完成主運動，并且可以沿其軸線移動作軸向進給運動；平旋盤只能隨鏜軸旋轉作主運動；裝在平旋盤導軌上的徑向刀具溜板除了隨平旋盤一起旋轉外，還可以沿著導軌移動作徑向進給運動。

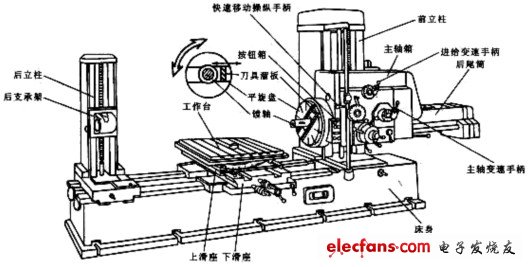

圖7－14 臥式鏜床結構示意圖
臥式鏜床的典型加工方法如圖7—15所示，（a）圖為用裝在鏜軸上的懸伸刀桿鏜孔，由鏜軸的軸向移動進行縱向進給；（b）圖為利用后支承架支承的長刀桿鏜削同一軸線上的前后兩孔，（c）圖為用裝在平旋盤上的懸伸刀桿鏜削較大直徑的孔，兩者均由工作臺的移動進行縱向進給；（d）圖為用裝在鏜軸上的端銑刀銑削平面，由主軸箱完成垂直進給運動；圖、（f）為用裝在乎旋盤刀具溜板上的車刀車削內溝槽和端面，均由刀具溜板移動進行徑向進給。

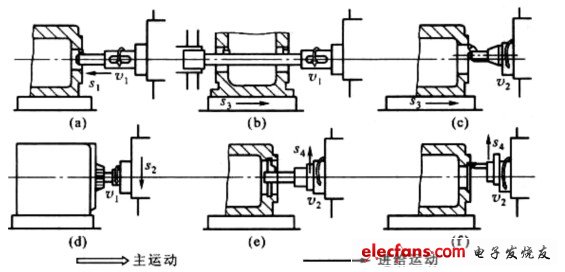

圖7－15 臥式鏜床的主運動和進給運動示意圖
因此，臥式鏜床的運動形式是：主運動為鏜軸和平旋盤的旋轉運動。進給運動包括：
（1）鏜軸的軸向進給運動。
（2）平旋盤上刀具溜板的徑向進給運動。
（3）主軸箱的垂直進給運動。
（4）工作臺的縱向和橫向進給運動。
輔助運動包括：
（1）主軸箱、工作臺等的進給運動上的快速調位移動。
（2）后立柱的縱向調位移動。
（3）后支承架與主軸箱的垂直調位移動。
（4）工作臺的轉位運動。
二、臥式鏜床的電力拖動形式和控制要求
1．臥式鏜床的主運動和進給運動多用同一臺異步電動機拖動。為了適應各種形式和各種工件的加工，要求鏜床的主軸有較寬的調速范圍，因此多采用由雙速或三速籠型異步電動機拖動的滑移齒輪有級變速系統。采用雙速或三速電動機拖動，可簡化機械變速機構。目前，采用電力電子器件控制的異步電動機無級調速系統已在鏜床上獲得廣泛應用。
２．鏜床的主運動和進給運動都采用機械滑移齒輪變速，為有利于變速后齒輪的嚙合，要求有變速?zèng)_動。
３．要求主軸電動機能夠正反轉；可以點動進行調整；并要求有電氣制動，通常采用反接制動。
４．臥式鏜床的各進給運動部件要求能快速移動，一般由單獨的快速進給電動機拖動。
三、T68型臥式鏜床電氣控制電路分析
T68型臥式鏜床電氣原理圖如圖7—16所示。
（一）主電路
T68臥式鏜床電氣控制線路有兩臺電動機：一臺是主軸電動機M1，作為主軸旋轉及常速進給的動力，同時還帶動潤滑油泵；另一臺為快速進給電動機M2，作為各進給運動的快速移動的動力。
M1為雙速電動機，由接觸器KM4、KM5控制：低速時KM4吸合，M1的定子繞組為三角形聯結，nN＝1460 r／min；高速時KM5吸合，KM5為兩只接觸器并聯使用，定子繞組為雙星形聯結，nN＝2880r／min。KMl、KM2控制M1的正反轉。KV為與M1同軸的速度繼電器，在M1停車時，由KV控制進行反接制動。為了限制起、制動電流和減小機械沖擊，M1在制動、點動及主軸和進給的變速?zèng)_動時串入了限流電阻器R，運行時由KM3短接。熱繼電器FR作M1的過載保護。
M2為快速進給電動機，由KM6、KM7控制正反轉。由于M2是短時工作制，所以不需要用熱繼電器進行過載保護。
QS為電源引人開關，F(xiàn)Ul提供全電路的短路保護，F(xiàn)U2提供M2及控制電路的短路保護。
（二）控制電路
由控制變壓器TC提供110V工作電壓，F(xiàn)U3提供變壓器二次側的短路保護。控制電路包
括KMl～KM7七個交流接觸器和KAl、KA2兩個中間繼電器，以及時間繼電器KT共十個電器的線圈支路，該電路的主要功能是對主軸電動機M1進行控制。在起動M1之前，首先要選擇好主軸的轉速和進給量（在主軸和進給變速時，與之相關的行程開關SQ3～SQ6的狀態見表7—1），并且調整好主軸箱和工作臺的位置（在調整好后行程開關SQl、SQ2的動斷觸點（1—2）均處于閉合接通狀態）。
1.M1的正反轉控制
SB2、SB3分別為正、反轉起動按鈕，下面以正轉起動為例：
按下SB2→KA1線圈通電自鎖→KA1動合觸點（10－11）閉合，KM3線圈通電→KM3主觸點閉合短接電阻R；KA1另一對動合觸點（14－17）閉合，與閉合的KM3輔助動合觸點（4－17）使KM1線圈通電→KM1主觸點閉合；KM1動合輔助觸點（3－13）閉合，KM4通電，電動機M1低速起動。
同理，在反轉起動運行時，按下SB3，相繼通電的電器為：KA2→KM3→KM2→KM4。
2．M1的高速運行控制
若按上述起動控制，M1為低速運行，此時機床的主軸變速手柄置于“低速”位置，微動開關SQ7不吸合，由于SQ7動合觸點（11—12）斷開，時間繼電器KT線圈不通電。要使M1高速運行，可將主軸變速手柄置于“高速”位置，SQ7動作，其動合觸點（11—12）閉合，這樣在起動控制過程中KT與KM3同時通電吸合，經過3s左右的延時后，KT的動斷觸點（13—20）斷開而動合觸點（13—22）閉合，使KM4線圈斷電而KM5通電，M1為YY聯結高速運行。無論是當M1低速運行時還是在停車時，若將變速手柄由低速擋轉至高速擋，M1都是先低速起動或運行，再經3s左右的延時后自動轉換至高速運行。
3.M1的停車制動
M1采用反接制動，KV為與M1同軸的反接制動控制用的速度繼電器，它在控制電路中有三對觸點：動合觸點（13—18）在M1正轉時動作，另一對動合觸點（13—14）在反轉時閉合，還有一對動斷觸點（13—15）提供變速?zèng)_動控制。當M1的轉速達到約120 r／min以上時，KV的觸點動作；當轉速降至40r／min以下時，KV的觸點復位。下面以M1正轉高速運行、按下停車按鈕SBl停車制動為例進行分析：
按下SB1→SB1動斷觸點（3－4）先斷開，先前得電的線圈KA1、KM3、KT、KM1、KM5相繼斷電→然后SB1動合觸點（3－13）閉合，經KV-1使KM2線圈通電→KM4通電 M1 D形接法串電阻反接制動→電動機轉速迅速下降至KV的復歸值→KV-1動合觸點斷開，KM2斷電→KM2動合觸點斷開，KM4斷電，制動結束。
如果是M1反轉時進行制動，則由KV－2 （13—14）閉合，控制KMl、KM4進行反接制動。
4．M1的點動控制
SB4和SB5分別為正反轉點動控制按鈕。當需要進行點動調整時，可按下SB4（或SB5），
使KMl線圈（或KM2線圈）通電，KM4線圈也隨之通電，由于此時KAl、KA2、KM3、KT線圈都沒有通電，所以M1串入電阻低速轉動。當松開SB4（或SB5）時，由于沒有自鎖作用，所以M1為點動運行。
表7－1 主軸和進給變速行程開關SQ3～SQ6狀態表
|
|
相關行程開關的觸點 |
①正常工作時 |
②變速時 |
③變速后手柄推不上時 |
|
|
SQ3（4—9） |
+ |
－ |
－ |
|
主軸變速 |
SQ3（3—13） |
－ |
+ |
+ |
|
SQ5（14—15） |
－ |
－ |
+ |
|
|
|
SQ4（9—10） |
+ |
－ |
－ |
|
進給變速 |
SQ4（3—13） |
－ |
+ |
+ |
|
SQ6（14—15） |
－ |
+ |
+ |
圖中：+表示接通 －表示斷開
5．主軸的變速控制
主軸的各種轉速是由變速操縱盤來調節變速傳動系統而取得的。在主軸運轉時，如果要變速，可不必停車。只要將主軸變速操縱盤的操作手柄拉出（如圖7—17所示，將手柄拉至②的位置），與變速手柄有機械聯系的行程開關SQ3、SQ5均復位（見表7—1），此后的控制過程如下（以正轉低速運行為例）：
將變速手柄拉出→SQ3復位→SQ3動合觸點斷開→KM3和KT都斷電→KM1斷電 KM4斷電，M1斷電后由于慣性繼續旋轉。
SQ3動斷觸點（3－13）后閉合，由于此時轉速較高，故KV-1動合觸點為閉合狀態→KM2線圈通電→KM4通電，電動機D接法進行制動，轉速很快下降到KV的復位值→KV-1動合觸點斷開，KM2、KM4斷電，斷開M1反向電源，制動結束。
轉動變速盤進行變速，變速后將手柄推回→SQ3動作→SQ3動斷觸點（3－13）斷開；動合觸點（4－9）閉合，KM1、KM3、KM4重新通電，M1重新起動。
由以上分析可知，如果變速前主電動機處于停轉狀態，那么變速后主電動機也處于停轉狀態。若變速前主電動機處于正向低速（D形聯結）狀態運轉，由于中間繼電器仍然保持通電狀態，變速后主電動機仍處于D形聯結下運轉。同樣道理，如果變速前電動機處于高速（YY）正轉狀態，那么變速后，主電動機仍先聯結成D形，再經3s左右的延時，才進入YY聯結高速運轉狀態。
（6）主軸的變速?zèng)_動
SQ5為變速?zèng)_動行程開關，由表7—1可見，在不進行變速時，SQ5的動合觸點（14—15）是斷開的；在變速時，如果齒輪未嚙合好，變速手柄就合不上，即在圖7—17中處于③的位置，則SQ5被壓合→SQ5的動合觸點（14—15）閉合→KMl由（13—15—14—16）支路通電
→KM4線圈支路也通電→M1低速串電阻起動→當M1的轉速升至120r／min時→KV動作，其動斷觸點（13—15）斷開→KMl、KM4線圈支路斷電→KV-1動合觸點閉合→KM2通電→KM4通電，M1進行反接制動，轉速下降→當M1的轉速降至KV復位值時， KV復位，其動合觸點斷開，M1斷開制動電源；動斷觸點（13—15）又閉合→KMl、KM4線圈支路再次通電→M1轉速再次上升……，這樣使M1的轉速在KV復位值和動作值之間反復升降，進行連續低速?zèng)_動，直至齒輪嚙合好以后，方能將手柄推合至圖7—17中①的位置，使SQ3被壓合，而SQ5復位，變速?zèng)_動才告結束。
圖7－17 主軸變速手柄位置示意圖
7．進給變速控制
與上述主軸變速控制的過程基本相同，只是在進給變速控制時，拉動的是進給變速手柄，動作的行程開關是SQ4和SQ6。
8．快速移動電動機M2的控制
為縮短輔助時間，提高生產效率，由快速移動電動機M2經傳動機構拖動鏜頭架和工作臺作各種快速移動。運動部件及運動方向的預選由裝在工作臺前方的操作手柄進行，而控制則是由鏜頭架的快速操作手柄進行。當扳動快速操作手柄時，將壓合行程開關SQ8或SQ9，接觸器KM6或KM7通電，實現M2快速正轉或快速反轉。電動機帶動相應的傳動機構拖動預選的運動部件快速移動。將快速移動手柄扳回原位時，行程開關SQ5或SQ6不再受壓，KM6或KM7斷電，電動機M2停轉，快速移動結束。
9．聯鎖保護
為了防止工作臺及主軸箱與主軸同時進給，將行程開關SQl和SQ2的動斷觸點并聯接在控制電路（1—2）中。當工作臺及主軸箱進給手柄在進給位置時，SQl的觸點斷開；而當主軸的進給手柄在進給位置時，SQ2的觸點斷開。如果兩個手柄都處在進給位置，則SQl、SQ2的觸點都斷開，機床不能工作。
（三）照明電路和指示燈電路
由變壓器TC提供24V安全電壓供給照明燈EL，EL的一端接地，SA為燈開關，由FU4提供照明電路的短路保護。XS為24V電源插座。HL為6V的電源指示燈。
四、T68型臥式鏜床常見電氣故障的診斷與檢修
鏜床常見電氣故障的診斷與檢修與銑床大致相同，但由于鏜床的機—電聯鎖較多，且采用雙速電動機，所以會有一些特有的故障，現舉例分析如下：
１．主軸的轉速與標牌的指示不符
這種故障一般有兩種現象：第一種是主軸的實際轉速比標牌指示轉數增加或減少一倍，第二種是M1只有高速或只有低速。前者大多是由于安裝調整不當而引起的。T68型鏜床有18種轉速，是由雙速電動機和機械滑移齒輪聯合調速來實現的。第1，2，4，6，8，…擋是由電動機以低速運行驅動的，而3，5，7，9，…擋是由電動機以高速運行來驅動的。由以上分析可知，M1的高低速轉換是靠主軸變速手柄推動微動開關SQ7，由SQ7的動合觸點（11—12）通、斷來實現的。如果安裝調整不當，使SQ7的動作恰好相反，則會發生第一種故障。而產生第二種故障的主要原因是SQ7損壞（或安裝位置移動）：如果SQ7的動合觸點（11—12）總是接通，則M1只有高速；如果總是斷開，則M1只有低速。此外，KT的損壞（如線圈燒斷、觸點不動作等），也會造成此類故障發生。
2．MI能低速起動，但置“高速”擋時，不能高速運行而自動停機
M1能低速起動，說明接觸器KM3、KMl、KM4工作正常；而低速起動后不能換成高速運行且自動停機，又說明時間繼電器KT是工作的，其動斷觸點（13—20）能切斷KM4線圈支路，而動合觸點（13—22）不能接通KM5線圈支路。因此，應重點檢查KT的動合觸點（13—22）；此外，還應檢查KM4的互鎖動斷觸點（22—23）。按此思路，接下去還應檢查KM5有無故障。
3．M1不能進行正反轉點動、制動及變速?zèng)_動控制
其原因往往是上述各種控制功能的公共電路部分出現故障，如果伴隨著不能低速運行，則故障可能出在控制電路13—20—21—0支路中有斷開點。否則，故障可能出在主電路的制動電阻器R及引線上有斷開點。如果主電路僅斷開一相電源，電動機還會伴有斷相運行時發出的“嗡嗡”聲。
