一、橋式起重機的主要結構和運動形式
圖8－2為橋式起重機的結構示意圖（橫截面圖），它一般由橋架（又稱大車）、大車移行機構、裝有提升機構的小車、操縱室、小車導電裝置（輔助滑線）、起重機總電源導電裝置（主滑線）等部分組成。
1．橋架
橋架是橋式起重機的基本構件，它由主梁、端梁、走臺等部分組成。主梁跨架在跨間的上空，有箱型、桁架、腹板、圓管等結構型式。主梁兩端聯有端梁，在兩主梁外側安有走臺，設有安全欄桿。在一側的走臺上裝有大車移行機構，在另一側走臺上裝有往小車電氣設備供電的裝置，即輔助滑線。在主梁上方鋪有導軌，供小車移動。整個橋式起重機在大車移行機構拖動下，沿車間長度方向的導軌移動。
2．大車移行機構
大車移行機構由大車拖動電動機、傳動軸、聯軸節、減速器、車輪及制動器等部件構成。安裝方式有集中驅動與分別驅動兩種。集中驅動是由一臺電動機經減速機構驅動兩個主動輪；而分別驅動則由兩臺電動機分別驅動兩個主動輪。后者自重輕，安裝調試方便，實踐證明使用效果良好。目前我國生產的橋式起重機大多采用分別驅動。

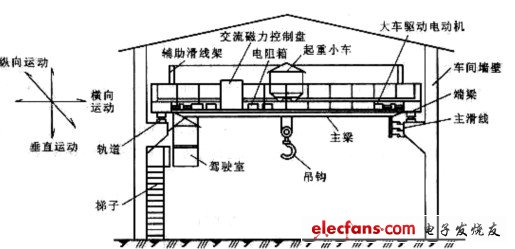

圖8－2 橋式起重機的結構示意圖
3．小車
小車安放在橋架導軌上，可順車間寬度方向移動。小車主要由小車架以及其上的小車移行機構和提升機構等組成。
小車移行機構由小車電動機、制動器、聯軸節、減速器及車輪等組成。小車電動機經減速器驅動小車主動輪，拖動小車沿導軌移動，由于小車主動輪相距較近，故由一臺電動機驅動。
4．提升機構
提升機構由提升電動機、減速器、卷筒、制動器、吊鉤等組成。提升電動機經聯軸節、制動輪、與減速器聯接，減速器的輸出軸與纏繞鋼絲繩的卷筒相聯接，鋼絲繩的另一端裝有吊鉤，當卷筒轉動時，吊鉤就隨鋼絲繩在卷筒上的纏繞或放開而上升與下降。圖2－2為小車與提升機構示意圖。對于起重量在15t及以上的起重機，備有兩套提升機構，即主鉤與副鉤。

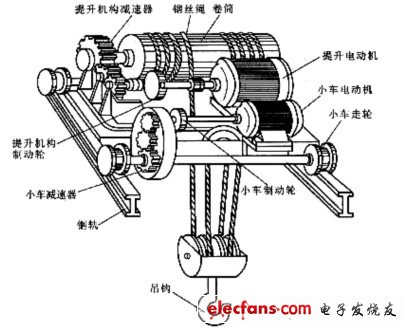

圖8－3 小車與提升機構示意圖
5．操縱室
操縱室是操縱起重機的吊艙，又稱駕駛室。操縱室內有大、小車移行機構控制裝置、提升機構控制裝置以及起重機的保護裝置等。操縱室一般固定在主梁的一端，也有少數裝在小車下方隨小車移動的。操縱室上方開有通向走臺的艙口，供檢修大車與小車機械及電氣設備時人員上下用。
由上可知，橋式起重機的運動形式有三種：
（1）起重機由大車電動機驅動沿車間兩邊的軌道作縱向前后運動；
（2）小車及提升機構由小車電動機驅動沿橋架上的軌道作橫向左右運動；
（3）在升降重物時由起重電動機驅動作垂直上下運動（見圖8－2）。
這樣橋式起重機就可實現重物在垂直、橫向、縱向三個方向的運動，把重物移至車間任一位置，完成車間內的起重運輸任務。
二、橋式起重機主要技術參數
橋式起重機的主要技術參數有：起重量、跨度、起升高度、運行速度、提升速度、工作類別等。
1．起重量
起重量又稱額定起重量，是指起重機實際允許起吊的最大負荷量，以噸為單位。國產的橋式起重機系列其起重量有5、10（單鉤）、15/3、20/5、30/5、50/10、75/20、100/20、125/20、150/30、200/30、250/30（雙鉤）等多種。數字的分子為主鉤起重量，分母為副鉤起重量。
橋式起重機按照起重量可分為三個等級，即5?10t為小型，10?50t為中型，50t以上為重型起重機。
2．跨度
起重機主梁兩端車輪中心線間的距離，即大車軌道中心線間的距離稱為跨度，以米為單位。國產橋式起重機的跨度有10.5、13.5、16.5、19.5、22.5、25.5、28.5、31.5m等，每3m為一個等級。
3．提升高度
起重機吊具或抓取裝置的上極限位置與下極限位置之間的距離，稱為起重機的提升高度，以m為單位。常用的起升高度有12、16、12/14、12/18、16/18、19/21、20/22、21/23、22/26、24/26m等幾種。其中分子為主鉤提升高度，分母為副鉤提升高度。
4．運行速度
運行機構在拖動電動機額定轉速下運行的速度，以m/min為單位。小車運行速度一般為40～60m/min，大車運行速度一般為100～135m/min。
5．提升速度
提升機構的提升電動機以額定轉速取物上升的速度，以m/min為單位。一般提升速度不超過30m/min,依貨物性質、重量、提升要求來決定。
6．通電持續率
由于橋式起重機為斷續工作，其工作的繁重程度用通電持續率JC%表示。通電持續率為工作時間與周期時間之比，一般一個周期通常定為10min。標準的通電持續率規定為15%、25%、40%、60%四種。
7．工作類型
起重機按其載荷率和工作繁忙程度可分為輕級、中級、重級和特重級四種工作類型。
（1）輕級：工作速度低，使用次數少，滿載機會少，通電持續率為15%。用于不需緊張及繁重工作的場所，如在水電站、發電廠中用作安裝檢修用的起重機。
（2）中級：經常在不同載荷下工作，速度中等，工作不太繁重，通電持續率為25%，如一般機械加工車間和裝配車間用的起重機。
（3）重級：工作繁重，經常在重載荷下工作，通電持續率為40%，如冶金和鑄造車間內使用的起重機。
（4）特重級：經常起吊額定負荷，工作特別繁忙，通電持續率為60%，如冶金專用的橋式起重機。起重量、運行速度和工作類型是橋式起重機最重要的三個參數。
三、橋式起重機對電力拖動的要求
橋式起重機的工作條件比較差，由于安裝在車門(倉庫、碼頭、貨場)的上部，有的還是露天安裝，因此往往處在高溫、高濕度、易受風雨侵蝕或多粉塵的環境；同時，還經常處于頻繁的起動、制動、反轉狀態，要承受較大的過載和機械沖擊。囚此，對橋式起重機的電力拖動和電氣控制有以下特殊的要求：
1、對起重電動機的要求
(1)起重電動機為重復短時工作制。所謂“重復短時工作制”，即FC介于25%～40％。重復短時工作制的特點是電動機較頻繁地通、斷電，經常處于起動、制動和反轉狀態，而且負載不規律，時輕時重，因此受過載和機械沖擊較大；同時，由于工作時間較短，其溫升要比長期工作制的電動機低(在同樣的功率下)，允許過載運行。因此，要求電動機有較強的過載能力。
(2)有較大的起動轉矩。起重電動機往往是帶負載起動，因此要求有較好的起動性能，即起動轉矩大，起動電流小。
(3)能進行電氣調速。由于起重機對重物停放的準確性要求較高，在起吊和下降重物時要進行調速，但是起重機的調速大多數是在運行過程中進行，而且變換次數較多，所以不宜采用機械調速，而應采用電氣調速。因此，起重電動機多采用繞線轉子異步電動機，且采用轉子電路串電阻的方法起動和調速。
(4)為適應較惡劣的工作環境和機械沖擊，電動機采用封閉式，要求有堅固的機械結構，采用較高的耐熱絕緣等級。
根據以上要求，專門設計了起重用的交流異步電動機，型號為YZR(繞線型)和YZ(籠型)系列，這類電動機具有過載能力強、起動性能好、機械強度大和機械特性較軟的特點，能夠適應起重機工作的要求。起重電動機在銘牌上標出的功率均為JC＝25％時的輸出功率。
2．電力拖動系統的構成及電氣控制要求
橋式起重機的電力拖動系統由三至五臺電動機所組成：
(1)小車驅動電動機一臺。
(2)大車驅動電動機一至兩臺：大車如果采用集中驅動，則只有一臺大車電動機；如果采用分別驅動，則由兩臺相同的電動機分別驅動左、右兩邊的主動輪。
(3)起重電動機一至兩臺：?jiǎn)毋^的小型起重機只有一臺起重電動機；對于15t以上的中型和重型起重機，則有兩臺(主鉤和副鉤)起重電動機。
橋式起重機電力拖動及其控制的主要要求是：
(1)空鉤能夠快速升降，以減少輔助工時；輕載時的提升速度應大于額定負載時的提升速度。
(2)有一定的調速范圍，普通的起重機調速范圍(高低速之比)一般為3∶1，要求較高的則要達到(5～10)∶1。
(3)有適當?shù)牡退賲^(qū)，在剛開始提升重物或重物下降至接近預定位置時，都應低速運行。因此要求在30％額定速度內分成若干低速擋以供選擇。同時要求由高速向低速過渡時應逐級減速以保持穩定運行。
(4)提升的第一擋為預備擋，用以消除傳動系統中的齒輪間隙，并將鋼絲繩張緊，以避免過大的機械沖擊。預備級的起動轉矩一般限制在額定轉矩的50％以下。
（5)起重電動機負載的特點是位能性反抗力矩（即負載轉距的方向并不隨電動機的轉向而改變)，因此要求在下放重物時起重電動機可工作在電動機狀態、反接制動或再生發電制動狀態，以滿足對不同下降速度的要求(詳見后面對起重機控制電路的分析)。
(6)為確保安全，要求采用電氣和機械雙重制動，既可減輕機械抱閘的負擔，又可防止因突然斷電而使重物自由下落造成事故。
(7)要求有完備的電氣保護與聯鎖環節，例如：要有短時過載的保護措施，由于熱繼電器的熱慣性較大，因此起重機電路多采用過流繼電器作過載保護；要有零壓保護；行程終端限位保護等等。
以上要求都集中反映在對提升機構的拖動及其控制上，橋式起重機對大車、小車驅動電動機一般沒有特殊的要求，只是要求有一定的調速范圍、采用制動停車，并有適當?shù)谋Ｗo(hù)。
橋式起重機的控制設備已經系列化和標準化，已有定型產品。下面將介紹橋式起重機的控制設備和控制電路原理。
