這種控制電路是利用主令控制器發出動作指令，使磁力控制屏中各相應接觸器動作，來換接電路，控制起升機構電動機按與之相應的運行狀態來完成各種起重吊運工作，由于主令控制器與磁力控制屏組成的控制電路較復雜，使用元件多，成本高，故一般在下列情況下才采用：

（1）拖動電動機容量大，凸輪控制器容量不夠。

（2）操作頻率高，每小時通斷次數接近或超過600次。

（3）起重機工作繁重，操作頻繁，要求減輕司機勞動強度要求電氣設備具有較高壽命。

（4）起重機要求有較好的調速、點動等運行性能。

一、PQR10B系列主令控制電路

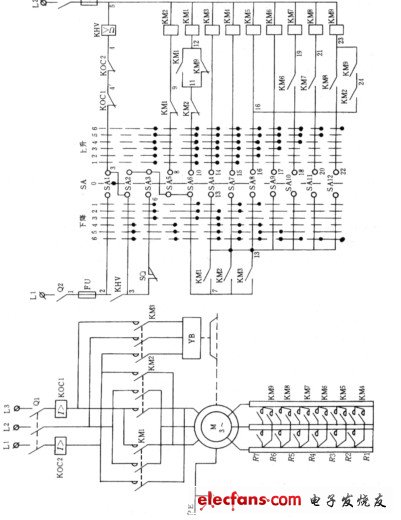

圖8－7為提升機構PQRl0B主令控制電路圖。該電路采用LKI—12／90型主令控制器操作。該控制器有12對觸點，在提升與下降時各有6個工作位置，通過控制器操作手柄置于不同工作位置，使12對觸點相應閉合或斷開，進而控制電動機定子電路與轉子電路接觸器，實現電動機工作狀態的改變，使物品獲得上升與下降的不同速度。由于主令控制器為手動操作，所以電動機工作狀態的變換由操作者掌握。

圖中正反向接觸器KM1、KM2用以換接電動機定子電源相序，實現電動機正、反轉。制動接觸器KM3控制電動機三相電磁鐵YB。在電動機轉子電路中設有7段對稱聯接的轉子電阻，其中前兩段R1、R2為反接制動電阻，分別由反接制動接觸器KM4、KM5控制；后4段R3~R6為起動加速電阻，由加速接觸器KM6~KM9控制；最后一段R7為固定接入的軟化特性用電阻。當主令控制器手柄處于不同控制檔位時，獲得相應的機械特性，如圖8－8所示。

主令控制器SA手柄置于“0”位，合上開關QS1、QS2，此時零電壓繼電器KA3線圈通電并自鎖，實現零壓保護，井為起動作準備。

1．提升重物的控制

控制器提升控制共有6個檔位，在提升各檔位上，觸點SA3、SA4、SA6與SA7都閉合，于是將上升行程開關SQ接人，實現上升限位保護；接觸器KM3、KMl、KM4始終通電吸合，于是電磁抱閘松開，短接R1電阻，電動機按提升相序接通電源，產生提升方向電磁轉矩，在上升“1”位起動轉矩小，作為消除齒輪間隙的預備起動級。

當主令控制器手柄依次扳到上升“2”位至上升“6”位時，控制器觸點SA8~SA12依次相繼閉合，接觸器KM5～KM9依次通電吸合，將R2～R6各段轉子電阻逐級短接，于是獲得圖8－8中第一象限中的第1至第6條機械特性。可根據各類負載進行起升操作。

2．下降重物的控制

主令控制器在下降控制時也有6個檔位，但在前3個檔位，正轉接觸器KM1通電吸合，電動機仍以提升相序接線，產生向上的電磁轉矩。只有在下降后3個檔位，反轉接觸器KM2才通電吸合，電動機產生向下的電磁轉矩。所以，前3個檔位為倒拉反接制動下降，而后3個檔位為強力下降。

下降“1”為預備檔，此時控制器觸點SA4斷開，KM3斷電釋放，制動器未松開；觸點SA6、SA7、SA8閉合，接觸器KM4、KM5、KMl通電吸臺，電動機轉子短接二段電阻R1、R2，定子按提升相序接通電源，但此時由于制動器未打開，故電動機并不起動旋轉。該檔位是為適應提升機構由上升變換到下降工作，消除因機械傳動間隙對機構的沖擊而設的。所以此檔不能停頓，必須迅速通過該檔，以防由于電動機在制動狀態下時間過長而燒毀電動機。

下降“2”檔是為重載低速下放而設的。此時控制器觸點SA6、SA4、SA7閉合，接觸器KM1、KM3、KM4通電吸合，制動器打開，電動機轉于串入電阻R2~R7，定子按起升相序接線，在重載時獲得倒拉反接制動低速下放。如圖8－8中，在=1時，電動機起動轉矩標幺值為0.67，所以控制器手柄置于下降“2”檔位時，將穩定運行在A點上，低速下放置物。

下降“3”檔是為中型載荷低速下放而設的。在該檔位時，控制器觸點SA6、SA4閉合，接觸器KM1、KM3通電吸合，此時電動機轉子串入全部電阻，制動器松開，電動機定子按提升相序接線，但由于電動機此時起動轉矩標幺值為0.33，當=0．6時，在中型載荷作用下電動機按下降方向運轉，獲得倒拉反接制動下降，如圖8－8中，電動機穩定工作在B點。

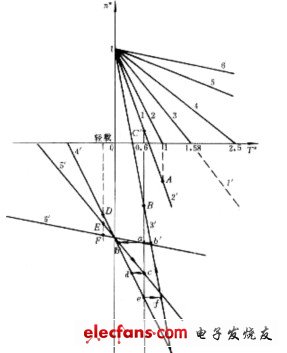

圖8－8  PQR10B型主令控制器控制電動機機械特性

在以上制動下降的3個檔位，控制器觸點SA3始終閉合，將上升行程開關SQ接入，其目的在于對吊物重量估計不準，如將中型載荷誤認為重型載荷而將控制器手柄置于下降“2”檔位時，將發生重物不但不下降反而上升而運行在圖8－8中的C^/點，按速度上升，起上升限位作用。另外，在下降“2”與“3”檔位時還應注意，對于<0.3時，不應將控制器手柄在此停留。因為此時電動機起動轉矩都大于，將出現不但不下降反而上升的現象。

  控制器手柄在下降“4”、“5”、“6”檔位時為強力下降。此時，控制器觸點SA2、SA5、SA4、SA7與SA8始終閉合。接觸器KM2、KM3、KM4、KM5通電吸合，制動器打開，電動機定子按下降相序接線，轉子短接兩段電阻R1、R2起動旋轉，電動機工作在反轉電動狀態。此時重力負載轉矩小于摩擦轉矩，不能下降，必須強使它下放。當控制器手柄扳至下降“5”檔位時，觸點SA9閉合，接觸器KM6通電吸合，短接電阻R3，電動機轉速升高；當控制器手柄扳至下降“6”檔位時，觸點SAl0、SA1l、SAl2都閉合，接觸器KM'7、KM8、KM9通電吸合，電動機轉子只串入一段常串電阻R7運行，獲得如圖8－8低于同步轉速的下放速度。

3．電路的聯鎖與保護

該電路主令控制器有6個工作檔位，對于不同載荷可實現強力下降或制動下降，但往往對載荷重量難以估計準確，容易出現一些事故，為此設有聯鎖與保護環節。

（1）由強力下降過渡到倒拉反接制動下降，避免重載時高速的保護。對于輕型載荷，允許將控制器手柄置于下降“4”、“5”、“6”檔位進行強力下降。若此時重物并不是輕型載荷，由于司機估計失誤，將控制器手柄扳在下降“6”檔位，此時電動機在重力轉矩與電磁轉矩共同作用下，運行在再生制動狀態。如圖8－8所示，當=0.6時，電動機工作在a點。為此，應將控制器手柄從下降“6”位扳回至下降“3”，位，在這過程中，工作點將由a－b一c—d一e－f－B，最終在B點以低速穩定下降。為避免中間的高速，在控制器手柄由下降“6”扳回至下降“3”時，應躲開下“5”、下“4”兩條特性。為此，在控制電路中將觸點KM2(16-24)、KM9(24-23)串聯后接在控制器觸點SA8與接觸器KM9線圈之間，當控制器手柄由下降“6”扳回至下降“3”或下降“2”檔時，接觸器KM9仍保持通電吸合狀態，轉子中始終串入常串電阻R7，電動機仍運行在特性6^/上，由a點經b^/點平穩過渡到B點，不致產生高速下降。在該環節中串入觸點KM2(16-24)是為了當起升電動機正轉接線時，該觸點斷開，使KM9不能形成自鎖電路，從而使該保護環節在提升時不起作用。

（2）確保反接制動電阻串入情況下進行制動下降的環節。當控制器手柄由下降“4”扳到下降“3”時，觸點SA5斷開，SA6閉合，接觸器KM2斷電釋放，而KMl通電吸合，電動機處于反接制動狀態，為避免反接時過大的沖擊電流，應使接觸器KM9斷電釋放，以便接入反接電阻，且只有在KM9斷電后才使KMl吸合。為此，一方面在控制器觸點閉合順序上保證在SA8斷開后，SA6才閉合；另一方面增設了KMl（11—12）與KM9（11-12）常閉觸點相并聯的聯鎖觸點。這就保證在KM9斷電釋放后KMl才能通電并自鎖工作。此環節還可防止由于KM9主觸點因電流過大而發生熔焊使觸點分不開、將轉子電阻R1～R6短接，只剩下常串電阻R7，此時若將控制器手柄扳于提升檔位將造成轉子只串R7發生直接起動事故。

（3）在制動下降檔位與強力下降檔位相互轉換時斷開機械制動的環節。在控制器下降“3”檔位與下降“4”檔位轉換時，接觸器KM1、KM2之間設有電氣互鎖，在這換接過程中，必有一瞬間其兩個接觸器均處于斷電狀態，將使制動接觸器KM3斷電釋放，造成電動機在高速下進行機械制動。為此，在KM3線圈電路中設有KMl、KM2、KM3三對觸點構成的并聯電路。這樣，由KM3實現自鎖，確保在KMl、KM2換接過程中，KM3始終通電，避免了發生換接時的機械制動。

（4）順序聯鎖保護環節。在加速接觸器KM6、KM7、KM8、KM9線圈電路中串接了前一級加速接觸器的常開輔助觸點，確保轉子電阻R3～R6按順序依次短接，實現特性平滑過渡，電動機轉速逐級提高。

（5）完善的保護。由過電流繼電器KOCl、KOC2實現過電流保護；零電壓繼電器KHV與主令控制器SA實現零電壓保護與零位保護；行程開關SQ實現上升的限位保護等。
