一、概 述
有觸點電器是由導電材料、導磁材料和絕緣材料等組成的。
電器在工作時由于有電流通過導體和線圈而產生電阻損耗。如果電器工作于交流電路，則由于交變電磁場的作用，在鐵磁體內產生渦流和磁滯損耗。在絕緣體內產生介質損耗。所有這些損耗幾乎全部都轉變?yōu)闊崮?。其中一部分散失到周圍介質中，另一部分加熱電器本身，使其溫度升高。
電器溫度升高后，其本身溫度與周圍環境溫度之差，稱為溫升。
電器的溫度超過某一極限值后，其中金屬材料的機械強度會明顯下降，絕緣材料的絕緣強度會受到破壞。若電器溫度過高，會使其使用壽命降低，甚至遭到破壞。反之，電器工作時的溫度也不宜過低，因?yàn)殡娖鞴ぷ鲿r溫度太低，說明材料沒有得到充分利用，經濟性差。相對體積大、重量重。
由此可見，研究電器的發熱問題，對保證電器正?？煽康倪\(yùn)行及縮小電器體積、節約原材料、降低成本、增長使用壽命等方面具有重要意義。
為了確保電器的工作性能和使用壽命，各國電器技術標準都規定了電器各部件的發熱溫度極限及允許溫升。
所謂發熱溫度極限就是保證電器的機械強度、導電、導磁性以及介質的絕緣性不受危害的極限溫度。
允許溫升是發熱溫度極限與最高環境溫度的差值。
因?yàn)殡娖鞯墓ぷ鳝h(huán)境直接影響電器的散熱過程。我國國家標準規定最高環境溫度為+40℃(一般為35℃)，即
允許溫升＝發熱溫度極限－40℃
當海拔1 000m時，各種不同材料和部件的發熱溫度極限列于表1－1。
關于短時發熱溫度極限，目前尚未制定國家標準，表1－2所列數據可供參考。
表1－1 電器部件及材料發熱溫度極限
|
項 |
零 部 件 名 稱 |
材 料 和 形 式 |
發熱溫度極限(℃) |
|
1 |
發熱溫度不影響接觸壓力的觸頭 |
紫銅或銅合金 銀或銀合金觸頭 |
115 以不損害相鄰部件為限 |
|
2 |
發熱溫度影響接觸壓力的觸頭 |
磷青銅 彈簧負片構成的簧片 夾形觸頭刀形開關銅質觸頭 |
75 75 90 |
|
3 |
用螺釘、鉚釘緊固的導電連接 |
紫銅或黃銅 紫銅或黃銅接觸處鍍锝 紫銅或黃銅接觸處鍍銀 鋁 質 |
95 100 105 80 |
|
4 |
單層電流線圈 |
銅 質 |
145 |
|
5 |
軟連接線 |
銅質鍍(或搪)錫 |
130 |
|
6 |
電 阻 |
康銅或類似的電阻帶、絲 |
390 |
|
鐵路鋁電阻帶、絲 |
640 |
||
|
鎳絡電阻帶、絲 |
690 |
||
|
7 |
絕緣線圈及與絕緣材料接觸的 金屬零件 |
A級絕緣 E級絕緣 B級絕緣 F級絕緣 H級絕緣 |
120 135 145 170 195 |
表1－2 電器部件及材料短時發熱極限溫度
|
部件名稱及材料 |
短時最高允許溫度(℃) |
部件名稱及材料 |
短時最高極限溫度(℃) |
|
油中未絕緣的載流導體 |
250 |
任何情況下的鋁導體 |
200 |
|
不和有機絕緣材料及油接觸的銅和黃銅部件 |
300 |
閉合情況下的主觸頭 |
200 |
在環境溫度為40℃時，絕緣線圈及包有絕緣材料的金屬導體的允許溫升見表1－3。
表1－3 絕緣線圈的允許溫升
|
絕緣材料耐熱等級 |
線圈在空氣中允許沮升(℃) |
線圈在油中允許溫升(℃) |
|
|
長期工作制 |
反復短時、間斷長期及短時工作制 |
||
|
A |
65 |
80 |
60 |
|
E |
80 |
95 |
60 |
|
B |
90 |
105 |
60 |
|
F |
115 |
130 |
－ |
|
H |
140 |
155 |
－ |
關于表中絕緣等級的說明：由于絕緣材料的品種繁多，耐熱性各不相同。為此國家標準規定按耐熱性將絕緣材料分為7個等級，見表1－4。
1－4 絕緣材料的最高允許溫度
|
絕緣等級 |
Y |
A |
E |
B |
F |
H |
C |
|
最高允許溫度(℃) |
90 |
105 |
120 |
130 |
155 |
180 |
>180 |
二、電器的發熱
電器工作時，電流通過導電部分將產生電阻損耗。載流導體的功率損耗為：
P=I2R (1－1)
式中 P——電阻損耗功率(W)；
I——通過導體的電流(A)；
R——導體電阻(Ω)。
當導體中流進交變電流時，考慮集膚和鄰近效應時，R應為交流電阻。
此損耗將轉變?yōu)闊崮?。正常狀態時，其中一部分散發到周圍介質中去，另一部分使導體的溫度升高，形成溫升。如果發熱時間極短(如短路時的發熱)，由于來不及散熱，可認為損耗功率全部用來加熱導體，提高導體的溫升。此時可得出能量平衡公式為
Pt＝Gcτ (W·s) (1－2)
式中 P——電阻損耗功率(W)；
t——發熱時間；
G——導體質量；
c——導體的比熱[W·s／(kg·℃)]；
τ－——導體的溫升(℃)；
上式可用于計算短路電流導體的溫升。
鐵磁體在交變磁通的作用下，會在鐵磁零件中產生一定的渦流。這是因?yàn)殍F的導磁率很高，而磁通變化速度又快，因而產生相應的電動勢和渦流損耗。同時，磁通的方向和數值變化使鐵磁材料反復磁化，產生磁滯與渦流損耗可以導致鐵質零件發熱。一般來說，這個損耗不大。但如果制造不當；如材料較差、鐵片較厚或片間絕緣不好，則渦流損耗就比較大。
磁滯與渦流損耗一般與磁通密度大小、磁通變化率及鐵磁材料有關。工程上為了簡化計算過程且要取得較符合實際情況的結果，通常采用公式來計算。

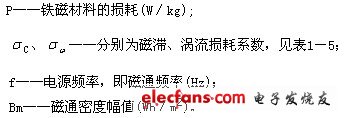

式中
表1－5 鐵心材料的磁滯、渦流損耗系數
|
鋼的類別 |
普通電機鋼 |
高 硅 鋼 |
|||
|
片厚 |
1.0 |
0.5 |
0.35 |
0.5 |
0.35 |
|
|
4.4 |
4.4 |
4.7 |
3.0 |
2.4 |
|
|
22.5 |
5.9 |
3.0 |
1.3 |
0.7 |
在交流電器中常采用硅鋼片迭成導磁鐵心。所以也可根據選用導磁材料的型號，直接由YB73—70、YB73—63(冶金部關于電工用熱軋鋼片及冷軋鋼薄板部標)查得相應型號材料的單位鐵損，經過計算而得整個鐵心的損耗。
絕緣介質中的介質損耗一般與電場強度及頻率有關。電場強度和頻率愈高則介質損耗也愈大。對于電場強度較小的低壓電器而言，介質損耗小到實際上可以忽略不計。但在高壓電器中，由于電壓高，介質中的電場強度大，必須考慮介質損耗并計算介質的發熱。
三、電器的散熱
電器工作時，只要電器溫度高于周圍介質及接觸零件的溫度，它便向周圍介質散熱。所以發熱和散熱同時存在于電器發熱過程中。
當電器產生的熱量與散失的熱量相平衡時，電器的溫升維持不變，這時稱電器處于熱穩定狀態。此時的溫升稱為穩定溫升。若溫升隨著時間而變化，則稱為不穩定發熱狀態。
電器的散熱以傳導、對流與輻射三種基本方式進行。
熱傳導現象的實質是通過具有一定內部能量的物質基本質點間的直接相互作用，使能量從一個質點傳遞到另一相鄰質點。熱傳導的方向是由較熱部分向較冷部分傳播；或由發熱體向與它接觸的物體傳播。熱傳導是固體傳熱的主要方式，它也可在氣體和液體中進行。
對流是通過流體(液體與氣體)的運動而傳遞熱量。熱量的轉移和流體本身的轉移結合在一起。根據流體流動的原因，對流分為自然對流和強迫對流。機車的電機、電器等因受安裝空間的限制，較多采用強迫對流(強迫風冷卻或強迫油循環冷卻)，可加強散熱，縮小體積。
熱輻射是發熱體的熱量以電磁波形式傳播能量的過程。熱輻射可穿越真空和氣體而傳播，但不能透過固體和液體物質。
熱傳導、對流、熱輻射三種傳熱過程可通過一定的公式或經驗公式來進行計算，但是分別進行熱計算是相當復雜的，而且結果不十分準確。所以在實際計算發熱體表面溫升時，不進行單獨考慮，而是在一定表面情況和周圍介質條件下，把三種散熱方式綜合起來，用綜合散熱系數KT考慮散熱，這就是通常采用的牛頓公式：
式中
通過上式可得出，散熱功率和溫升及有效散熱面積成正比，溫升越高，有效散熱面越大，則散熱功率越大。綜合散熱系數是指溫度升高1℃，發熱體單位面積發散到周圍介質的功率。綜合散熱系數
和發熱體結構、工作制、布置方式及周圍介質密度，傳熱系數等諸多因素有關。值由實驗方法確定。表1－6為的一些實驗數據，供參考。在應用牛頓公式時重要的問題在于正確地選取綜合散熱系數。
表1－6 綜合散熱系數KT的實驗值
|
序號 |
散熱體表面及其特性 |
KT[W/(cm2·℃)] |
附 注 |
|
l |
窄邊直立的扁平銅母線 |
(6～9)×10－4 |
|
|
2 |
涂絕緣漆的鋼或生鐵表面 |
(10～14) ×10－4 |
|
|
3 |
具有絕緣紙的線圈 |
(10～12.5) ×10－4 |
|
|
4 |
螺旋狀生鐵電阻 |
(10～13) ×10－4 |
KT值對應于全部螺旋表面 |
|
5 |
由康銅或鎳鉻絲或帶繞的電阻組件 |
(10～14) ×10－4 |
KT值對應于全部導體表面 |
