電器在使用過程中，由于工作任務的要求不同，其工作時間的長短也不同。如供電系統中的一些開關，只要不出現故障和必要的檢修，它就一直處于工作狀態，而機車上控制空氣壓縮機的電器則處于一種斷續工作狀況。由于工作時間長短不同，故電器的發熱及冷卻狀況也不同，從電器發熱與冷卻的觀點我們一般將電器的工作狀況分為長期工作制、間斷長期工作制(八小時工作制)、短時工作制及間斷工作制(反復短時工作制)幾種。

一、長期工作制時電器的發熱

長期工作制是指電器通電后連續工作到發熱穩定，此時溫升達到穩定值。其特點是電器損耗所產生的熱量全部散發到周圍介質中。當發熱未達到穩定前，這個熱量一部分用于升高導體的溫度，另一部分散發到周圍介質中去。根據能量平衡原理，得能量平衡公式為

式中

通過計算可得：

不難看出，這是一條上升的指數曲線，如圖1－1中曲線2所示。

當t→∞時，電器的溫升達到穩定值，稱為穩定溫升

電器各部分的穩定溫升不應超過允許溫升。式(1－6)中是一個常數，我們稱之為電器的熱時間常數(簡稱時間常數)，以T表示

由上分析可得以下幾點：

(1)導體的溫升是隨時間的增長按指數曲線上升的。開始上升速度較快，隨著的增大上升速度逐漸減慢，直到穩定溫升，此時達到熱穩定狀態。其原因是由于散熱功率和溫升成正比所致。

(2)穩定溫升與起始溫升無關，它由P/K_TS決定。當散熱面積和散熱條件已確定時(S與一定)，正比于發熱功率P，或正比于電流的平方，電流愈大，穩定溫升值也就愈大。如要限制最大溫升，在散熱條件不變的情況下，實際上就是限制通過的最大電流。因此，電器的額定電流值就是根據長期發熱時的最大溫升不超過允許溫升來確定的。

(3)時間常數T決定于導體總的熱容量與其散熱情況之比。其值是由電器本身的物理參數決定的，與發熱功率(電流)無關。

總之，T值越大，表示達到穩定溫升所需的時間越長。

(4)理論上講，ｔ＝∞時，溫升達到穩定值。實際上接近穩定溫升所需的時間并不需要無限長。從圖1－1中可以看出；當ｔ＝4T時，，這時溫升即可認為達到穩定值。由于T與電流無關，故對同一電器，通以不同電流，雖其值不等，但達到的時間是相等的。

間斷長期工作制(八小時工作制)也屬于長期工作制。在電器規定的工作時間內溫升早已達到穩定值，但超過8h之后必須斷電源，分?jǐn)嗪罂梢郧宄|頭的氧化物及塵垢。電器觸頭工作于間斷長期工作制時，其允許溫升可以比長期工作制時取的略高一些。

二、短時工作制及過載系數

電器的短時工作制是指電器通電時間很短，溫升未達到穩定就停止工作，并且下一次工作要等到電器冷卻到周圍介質溫度。例如機車主斷路器中的分、合閘電磁鐵即屬于短時工作制情況，它分別僅在分、合閘時短時通電，分、合閘結束時就斷電。

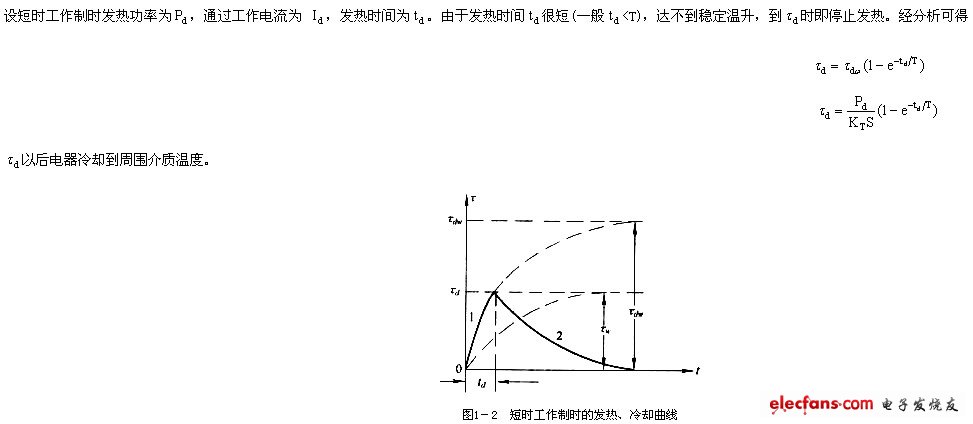

短時工作制的發熱和冷卻曲線如圖1－2中曲線1、2所示。

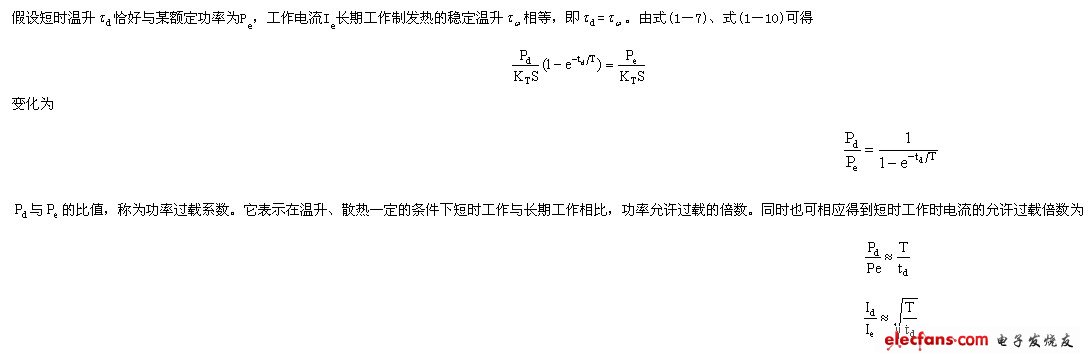

由以上分析可得出以下幾點：

(1)某電器在長期工作制下工作時，其穩定溫升達到允許溫升。該電器若用于短時工作制時，允許超載運行。這樣可使電器得到充分作用。

(2)該電器在短時工作制下，其功率(或電流)的過載倍數與發熱時間及時間常數T有關。T越大，越小，過載倍數則越高。

三、間斷工作制(反復短時工作制)

間斷工作制是指電器在通電和斷電周期循環下的工作過程。通電時間內溫度未達到穩定值，斷電后又不能冷卻到周圍介質溫度。多次重復通電后，電器可能達到穩定溫升。例如，SS3型電力機車上控制伺服電機的接觸器及CJ8Z型接觸器的起動線圈均按間斷工作制考慮。

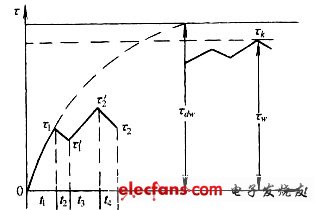

圖1－3　間斷工作制的發熱曲線

圖1－3說明了間斷工作制的發熱過程，以t₁表示通電發熱時間，t₂表示斷電冷卻時間。t=t₁+t₂稱為工作周期。通過分析可得其功率過載倍數、電流過載倍數分別為

由上我們可以看出間斷工作制的過載倍數與工作周期t及發熱時間有關，t越大或越小，過載倍數就越大。

在電器標準中常用通電持續率TD％來表示間斷工作制的負荷輕重程度，通電持續率的定義是

即工作時間與工作周期t之比的百分?jǐn)?shù)，顯然TD％值愈大，說明工作時間愈長，任務愈繁重，過載系數就愈小。
