電器在通過工作電流時，在其工作制下，要經受額定電流發熱的考驗。若電路發生了短路故障，其短路電流遠大于額定電流，當保護電器還未將故障切除前，電器還必須能承受住一定時間內短路電流的發熱考驗。由于短路電流的時間很短，可以認為是絕熱過程，即不考慮散熱，全部損耗都用來加熱電器。

電器的熱穩定性是指在一定時間內能承受短路電流(或所規定的等值電流)的熱作用而不發生熱損壞的能力。例如不會因發熱而產生不允許的機械變形，觸頭處不會熔焊等。熱穩定性以表示，稱為t秒時熱穩定電流(用有效值表示)，一般時間采用1s、5s與10s為準的熱穩定電流I₁、I₅及I₁₀。按照熱量相等的原則，同一電器不同時間的熱穩定電流可以互相換算。換算公式為

時間愈短，其熱穩定電流可以愈大。

各種電器使用于不同電路，熱穩定電流有不同的規定，如表1－7所示。

表1－7  開關電器的熱穩定電流

第四節  載流導體的電動力及電動穩定性

一、載流導體的電動力

載流導體處在磁場中會受到力的作用，載流導體間相互也會受到力的作用，這種力稱為電動力。對于這種現象，有可利用的一面，如電動機的原理就是利用它將電能轉換為機械能。也有危害的一面，如對大容量輸配電設備來說，在短路情況下電動力可達很大數值，對配電裝置的性能和結構影響極大。在電器中，載流導體間、線圈匝間、動靜觸頭間、電弧與鐵磁體間等都有電動力的作用。在正常電流下電動力不致于使電器損壞，但動、靜觸頭間的電動斥力過大會使接觸壓力減小，接觸電阻增大造成觸頭的熔化或熔焊，影響觸頭的正常工作。有時在強大短路電流所形成的電動力下，使電器發生誤動作或使導體機械變形，甚至損壞。利用電動力的作用改善和提高電器性能的例子也是很多的。例如接觸器的磁吹滅弧、快速自動開關的速斷機構等。

電動力的方向判斷可用左手定則或磁通管側壓力原理來進行。左手定則為伸平左手，磁通穿過左手掌，四個手指為電流方向，那大拇指指的就是電動力方向。磁通管側壓力原理(米特開維奇定則)是：把磁力線看成為磁通管，磁通管密度高的一側具有推動導體向密度低的一側運動的力,這個方向即為電動力的方向。

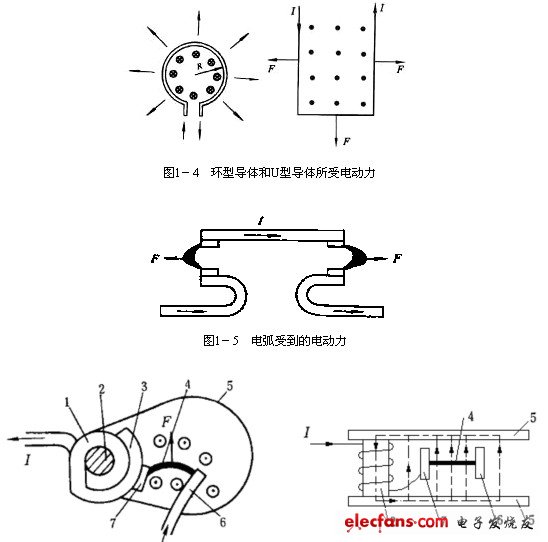

電動力方向判斷的兩種方法其結果是一樣的，可根據具體情況采用某一種。在結構及產生磁場因素復雜的情況下用磁通管側壓力原理來判定電動力方向較為方便。例如圖1－4、圖1－5、圖1－6所示情況。

圖1－6　利用電動力的磁吹原理

1－磁吹線圈；2－磁吹鐵芯；3－導弧角；4－電?。?/p>

5－鐵夾板；6－動觸頭；7－靜觸頭

二、載流導體電動力計算基礎和電動穩定性

當長為L并通有電流I的導體垂直置于磁感應強度為B的均勻磁場中時，作用在該導體上的電動力F（見圖1－7）為

F=BIL

圖1－7　載流導體在磁場中受到電動力

若該導體與磁感應強度B的方向成β夾角時，則作用在導體上的電動力為

F=BILsinβ

電動力是由作用在導體上各個長度元dL的許多力元dF的幾何和來決定。因?yàn)榭蓪o限短的導體視為直線，它處的磁場可認為是均勻的，因此它所受到的力dF，可用下式表示

長為L的全導體所受到的力則為

    　   　　　　　　　　　　　  (1－14)

在通常情況下，磁場中各點的磁感應強度B不是預先給定的，只給出導體電流及導體的空間位置情況，此時可采用比奧－沙瓦定律來進行電動力的計算。

電器的電動穩定性就是指當大電流通過電器時，在其產生的電動力作用下，電器有關部件不產生損壞或永久變形的性能。也可以說電器有關部分在電動力作用下不產生損壞或永久變形所能通過的最大電流的能力。它以可能的最大沖擊電流的峰值表示，也有的以它與額定電流的比值表示。

三、觸頭電動力

觸頭閉合通過電流時，在觸頭間有電動力存在。這是因?yàn)橛|頭表面不管加工怎樣平整，從微觀上看仍然是凹凸不平的，如圖1－8所示。由于接觸面積遠小于觸頭表面積，電流線在接觸點處產生收縮，由此而引起觸頭間的電動斥力。

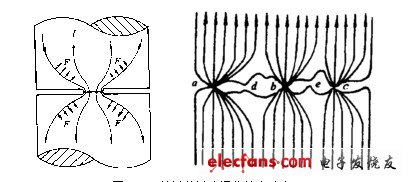

圖1－8　接觸的觸頭間收縮電動力

如圖1－9，閉合的隔離開關動靜觸頭間存在電動斥力，當電流很大時此電動力可將觸頭間接觸壓力減小，甚至引起觸頭的機械形變或觸頭拉開造成誤動作。觸頭處在閉合位置能承受短路電流所產生的電動力而不致?lián)p壞的能力，稱為觸頭的電動穩定性。由于觸頭面加工情況不同，觸頭壓力情況不同，因而難以確定觸頭接觸處電流線收縮的情況，因此由電流線收縮而產生電動斥力的計算較復雜。

通過分析可得視在接觸面積S、觸頭材料的抗壓強度越大，電流線收縮得越厲害，電動斥力也越大。觸頭壓力F_j越大，有效接觸面積增加，電動斥力也就越小。

圖1－9　隔離開關受到的電動力
