一、電弧現象及特點
電弧是氣體放電的一種形式。氣體放電分為自持放電與非自持放電兩類，電弧屬于氣體自持放電中的弧光放電。試驗證明，當在大氣中開斷或閉合電壓超過10V、電流超過0.5A的電路時，在觸頭間隙(或稱弧隙)中會產生一團溫度極高、亮度極強并能導電的氣體，稱為電弧。由于電弧的高溫及強光，它可以廣泛應用于焊接、熔煉、化學合成、強光源及空間技術等方面。對于有觸點電器而言，由于電弧主要產生于觸頭斷開電路時，高溫將燒損觸頭及絕緣，嚴重情況下甚至引起相間短路、電器爆炸，釀成火災，危及人員及設備的安全。所以從電器的角度來研究電弧，目的在于了解它的基本規律，找出相應的辦法，讓電弧在電器中盡快熄滅。

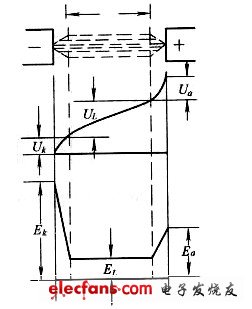

我們借助一定的儀器仔細觀察電弧，可以發現，除兩個極(觸頭)外，明顯的分為3個區域，即近陰極區、近陽極區及弧柱區。如圖2－1所示。
圖2－1 電弧三個區及電位降、電位梯度分布
近陰極區的長度約等于電子的平均自由行程(小于10－6m)。在電場力的作用下正離子向陰極運動，造成此區域內聚集著大量的正離子而形成正的空間電荷層，使陰極附近形成高電場強度(約為10＋6～10＋7V／m)。正的空間電荷層形成陰極壓降，其數值隨陰極材料和氣體介質的不同而有所變化，但變化不大，約在10～20 V之間。
近陽極區的長度約等于近陰極區的幾倍。在電場力的作用下自由電子向陽極運動，它們聚集在陽極附近而且不斷被陽極吸收而形成電流。在此區域內聚集著大量的電子形成負的空間電荷層，產生陽極壓降，其值也隨陽極材料而異，但變化不大，稍小于陰極壓降。由于近陽極區的長度比近陰極區的長，故其電場強度較小。
陰極壓降與陽極壓降的數值幾乎與電流大小無關，在材料及介質確定后可以認為是常數。
弧柱區的長度幾乎與電極間的距離相同。是電弧中溫度最高、亮度最強的區域。因在自由狀態下近似圓柱形，故稱弧柱區。在此區中正、負電粒子數相同，稱等離子區。由于不存在空間電荷，整個弧區的特性類似于一金屬導體。每單位弧柱長度電壓降相等。其電位梯度EL也為一常數，電位梯度與電極材料、電流大小、氣體介質種類和氣壓等因素有關。
二、電弧的分類及特點
電弧按其外形分為長弧與短弧。長短之別一般取決于弧長與弧徑之比。
弧長大大超過弧徑的稱為長弧。長弧的特點是，電弧的過程主要決定于弧柱，電弧壓降的大小主要由弧柱壓降所決定。即長弧的電壓是近極壓降(陰極壓降與陽極壓降)與弧柱壓降之和。U＝U陰＋U陽＋U柱
若弧長小于弧徑，兩極距離極短(如幾毫米)的電弧稱為短弧。此時兩極的熱作用強烈，近極區的過程起主要作用。電弧的壓降以近極壓降為主，幾乎不隨電流變化。
電弧還可按其電流的性質分為直流電弧和交流電弧。
