一、直流電弧的伏安特性

直流電弧是指產生電弧的電路電源為直流。當直流電弧穩定燃燒時，電路仍是導通的，因而電弧中有電弧電流，電弧兩端有電弧壓降。電弧的伏安特性就是指電弧電壓與電弧電流之間的關系曲線，它實質上是反映電弧內的物理過程，是電弧重要特性之一。由于影響電弧伏安特性的因素很多，通?？捎脤?shí)驗方法求得。

如圖2－2中電路圖所示，在兩極中有一穩定燃燒的電弧。我們?nèi)羰峭ㄟ^(guò)調節可變電阻R的值非常緩慢地調節回路電流(→0)，在這個過程中分別測量電弧電流和電弧兩端電壓，可繪出其伏安特性，如圖2－2中曲線1。

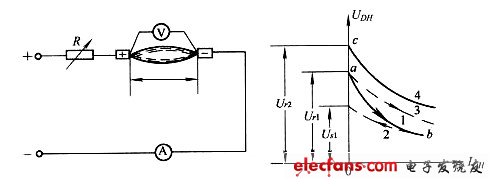

圖2－2　直流電弧及其伏安特性

此伏安特性稱為直流電弧的靜伏安特性(簡稱靜特性)。靜特性是指在電弧穩定燃燒(=0)條件下，電弧不受熱慣性影響時，電弧電流與電弧壓降的關系。

從曲線1可見，觸頭在開斷直流電路時所產生的電弧，相當于在電路中串入一個非線性電阻，當電弧電流增加時，電弧電壓減小。這和我們熟知的普通電路的情況相反。在普通電路中，當電流增加時，電阻上的電壓也增加，這是因?yàn)殡娐分械碾娮柚挡蛔兊木壒?。但在弧隙中，電弧電阻是隨著電弧電流而變化。隨著電流的增大，電弧內的游離作用越來越激烈，離子濃度越來越大，導電性越好，其對外所呈現的電阻值愈小，從而維持電弧穩定燃燒所需的電壓也相應減?。环粗?，當電弧電流減少時，維持電弧穩定燃燒所需的電壓相應增大。

若調節可變電阻R來調節回路電流，讓回路電流以一定速度增加(>0)或減少(<0)，則可得曲線3和2。這時所得的伏安特性稱直流電弧的動伏安特性(簡稱動特性)。動特性是指在電弧不穩定燃燒條件下，電弧電流變化快，其熱慣性對電弧有影響時，電弧電流與電弧壓降的關系。根據電流變化速度不一樣，動特性曲線有許多條。從圖2－2中可得出，伏安特性曲線1、2、3并不重合，而且電流增加過程的伏安特性3位于靜伏安特性1之上方，電流減小過程的伏安特性2位于靜伏安特性1的下方。其原因是因?yàn)楫?dāng)回路電流以一定速度變化時，電弧內部有保持原來熱狀態(游離和消游離狀態)的熱慣性作用，致使電弧內部狀態的變化總是滯后于回路電流的變化。當回路電流變化速度愈大時，這種熱慣性作用就愈明顯。電弧的電阻也就不同于相應點應有的電阻值，電弧的壓降同樣就和相應點的壓降不同。

在圖2－2中，靜特性曲線1與縱軸交點的電壓值稱為燃弧電壓，用表示。所謂燃弧電壓，就是產生電弧所必需的最低電壓，電壓低于此值，就不足以點燃電弧。伏安特性曲線2與縱軸交點的電壓值稱為熄弧電壓，用表示。所謂熄弧電壓，就是指熄滅電弧的最高電壓，電壓高于此值，電弧將不能熄滅。熄弧電壓總是小于燃弧電壓的，其原因是燃弧前弧隙中介質強度高，即游離程度小，要形成電弧就必須具有較高的電壓。燃弧電壓應比維持電弧所需的最低電壓要高。電弧在燃燒過程中游離程度高，介質強度低，維持其燃燒的最低電壓就低，而熄弧電壓應比這個電壓還要低，所以熄弧電壓，總是小于燃弧電壓。

電弧的靜伏安特性與弧長有關。在其它條件相同時，弧長L愈長，靜伏安特性愈向上移，如圖2－2中曲線4所示。其原因如下：在同一電流情況下，電弧單位長度的電阻值不變，電弧拉長后的總電阻增加，因而電弧的電壓就增大了。由于靜伏安特性向上平移，燃弧電壓和熄弧電壓也都要增加。從這個角度來說，拉長電弧，可以加速電弧的熄滅。

二、直流電弧的熄滅

設有如圖2－3(a)所示典型的直流電弧電路，E為電源電勢，L和R分別為電路中和電弧串聯的電感和電阻。根據克希荷夫第二定律，可寫出電壓平衡方程式

   　　　　          （2－1）

由于電弧的電阻呈非線性的特點，以采用圖解法為便。將式(2－1)中各項的伏安特性表示在同一坐標系中，以便分析其相互間的關系。如圖2－3(b)所示，曲線2為電弧的靜伏安特性，直線1為E－iR。從圖中可以得出：直線1與曲線2相交于A、B兩點，其對應的電流值為與。

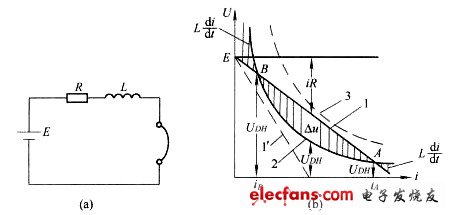

圖2－3　開斷電感電路的直流電弧及其熄滅

（a）直流電?。唬╞）直流電弧的熄滅。

一個直流電弧能夠穩定燃燒的條件是有穩定燃燒點，即=0。那么，要想使直流電弧熄滅，就應該做到消除穩定燃燒點，且<O。從圖形來看就應該是曲線1與直線2沒有交點且曲線1位于直線2的上方。要想達到這個目的，圖形上的變化可有很多種，但結合實際來考慮，將曲線1向上平移至3的作法最為可行。從其代表的物理意義上來講，就是將電弧拉長。所以拉長電弧對熄滅直流電弧是最常用的方法，而且拉長的方式也有多種。

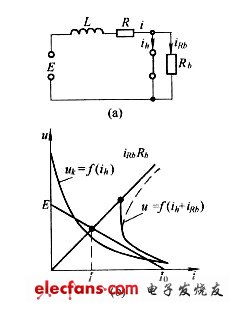

圖2－4　電弧并聯電阻電路及其伏安特性

 還有一種方法也能使直流電弧熄滅，那就是在電弧兩端并聯電阻，如圖2－4所示。從圖形上看，由于，使得電弧兩端的伏安特性發生了變化，滿足了直流電弧熄滅的條件，電弧將熄滅。這種方法有一定的缺陷，那就是電弧雖熄滅了，但電路并未斷開。所以要利用這種方法，還必須安裝附加開關以分?jǐn)嗖⒙?lián)電阻電路。

三、斷開感性電路的過電壓

為了減小電弧對觸頭及電器的燒損，通常希望熄弧時間越短越好。但是在斷開感性電路時，若熄弧時間過短，電感中將產生很大的自感電勢，也就是L的值很大。其數值常比電源電壓大好多倍，通常稱之為過電壓。為了區別于大氣過電壓，稱之為內部過電壓(或操作過電壓)。過電壓產生后，一方面可能將電氣設備的絕緣擊穿，引起破壞性故障；另一方面，可能擊穿弧隙，使電弧重燃。為此必須加以防止和限制。

斷開感性電路產生過電壓的根本原因，在于貯存在電感中的磁場能量要在非常短暫的時間內釋放出來并消耗掉。如果能將磁場能量逐漸地消耗在電阻上就可以控制此時的過電壓。

 以下幾種方法均能將電感中的磁場能量逐漸地消耗在電阻上或者延長電路電流變化的時間，起到抑制過電壓的作用。圖2－5(a)中所表示的方法其缺點是在正常工作時，附加電阻有功率損耗。圖2－5(b)中的情況在正常工作時電容充電達到電源電勢，在附加電阻上沒有功率消耗。圖2－5(c)所示情況在正常工作時二極管的反向電流很小，其上的功率損耗亦很小。

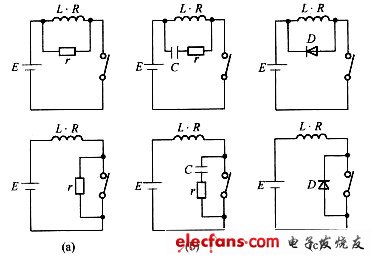

圖2－5　減小直流電弧熄滅時過電壓的方法

（a）并聯電阻法；（b）并聯RC支路法；（c）并聯整流二極管法。
