一、接觸電阻的產生

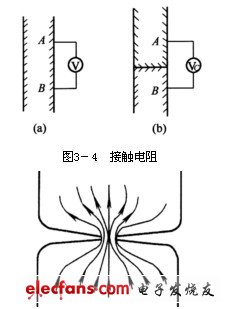

圖3－4(a)所示為一段完整的導體，通以電流I，用電壓表測量出其AB長度上的電壓降為U，則AB段導體的電阻為
如果將此導體截?cái)?，仍通以原來的電流，測得AB兩點之間的電壓降為UC[見圖3－4(b)]， UC比U大得多，AB點之間的電阻為
RC除含有該段導體材料的電阻R外，還有附加電阻Rj，即
RC=R+Rj ?。?－1）
附加電阻為收縮電阻與表面膜電阻之和，是由于接觸層之間直接產生的電阻，故稱附加電阻Rj為接觸電阻。動靜觸頭接觸時同樣也存在接觸電阻。
圖3－5 電流線收縮
1．收縮電阻
接觸處的表面無論經過多么細致的加工處理，從微觀角度分析，其表面總是凹凸不平的，它們不是整個面積接觸，而是只有若干小的突起部分相接觸，如圖3－5所示，實際接觸面積比視在接觸面積小得多。當電流通過實際接觸面積時，電流只從接觸點上通過，在這些接觸點附近，迫使電流線發生收縮。由于有效接觸面積(即實際接觸面積)小于視在接觸面積，由此產生的附加電阻稱為收縮電阻。
2．表面膜電阻
由于種種原因，在觸頭的接觸表面上覆蓋著一層導電性很差的薄膜，例如金屬的氧化物、硫化物等，其導電性很差，也可能是落在接觸表面上的灰塵、污物或夾在接觸面間的油膜、水膜等，由此而形成的附加電阻，稱為表面膜電阻。
表面膜電阻的大小除和膜的種類有關外，還與薄膜的厚度有關，膜越厚，電阻越大。
接觸電阻與觸頭材料、觸頭壓力、接觸面形式、表面和清潔狀況等有關。由于膜電阻難于計算，故接觸電阻可用經驗公式計算，即
?。?－2）
式中 Rj――觸頭接觸電阻(Ω)；
F――觸頭壓力(N)；
m――與觸頭接觸形式有關的常數，對于點接觸m=0.5，線接觸m=0.5～0.7，面接觸m=1；
K――與接觸材料、接觸表面加工方法、接觸面狀況有關的常數，見表3－1。
表3－1列出了當接觸表面沒有氧化層及污物時，各種觸頭材料的K值。
表3－1 各種觸頭材料的K值
|
觸 頭 材 料 |
K |
觸 頭 材 料 |
K |
|
銅一銅 |
(0.08～0.14)×10－3 |
銅一鋁 |
0.98×10－3 |
|
黃銅一黃銅 |
0.67×10－3 |
鋁一黃銅 |
1.9×10－3 |
|
鋁一鋁 |
(3～6.7)×10－3 |
銅一銅鍍錫 |
(0.07～1)×10－3 |
|
黃銅一銅 |
0.38×10－3 |
銀一銀 |
0.06×1O－3 |
必須指出，式(3－2)的局限性很大，不能概括各種因素對接觸電阻的影響。尤其是觸頭表面的氧化對K值的影響很大，在表3－1內只給出了觸頭表面未被氧化時的K值，至于氧化了的材料，其K值遠遠超過表3－1中給出的數值，它的接觸電阻在很大范圍內變化。所以，接觸電阻的計算實際上是一個很復雜的問題，根據式(3－2)計算出的值只能作參考。在實際應用中，常采用測量接觸壓降的方法來實測接觸電阻值。接觸壓降是指通過一定電流時，觸頭電接觸處的電壓降，即
?。?－3）
式中 Uj――接觸電壓降(V)；
I――通過觸頭電接觸處的電流(A)；
Rj――接觸電阻(Ω)。
二、影響接觸電阻的因素
影響接觸電阻的因素有接觸壓力、觸頭材料、觸頭溫度、觸頭表面情況、接觸形式及化學腐蝕等。
1．接觸壓力的影響
接觸壓力對接觸電阻的影響最大，當接觸壓力很小時，接觸壓力微小的變化都會使接觸電阻值產生很大的波動。
由式(3－2)可知，觸頭接觸電阻與接觸壓力近似雙曲線關系，即接觸電阻值在一定的壓力范圍內是隨外施壓力F的增大而減小的，如圖3－6所示。這是因?yàn)樵趬毫ψ饔孟拢瑑杀砻娼佑|處產生彈性變形，壓力增大，變形增加，有效接觸面積也增加，收縮電阻減小。而當壓力達到一定值后，收縮電阻幾乎不變，這是因?yàn)椴牧系膹椥宰冃问怯幸欢ㄏ薅鹊?，因而接觸面積的增加也是有限的，故接觸電阻不可能完全消除。
增大接觸壓力，可將氧化膜壓碎，使膜電阻減小，但壓力增大到一定程度后，膜電阻穩定在一個較小的數值。
圖3－6 接觸電阻與接觸壓力的關系
2．觸頭材料的影響
觸頭材料對接觸電阻的影響主要決定于觸頭材料的電阻系數、材料的抗壓強度、材料的化學性能等。
觸頭材料的電阻系數越低，接觸電阻就越小。表3－2給出了電器中常用材料的電阻系數與銅的比較值(銅的電阻系數為1)。
表3－2 常用材料電阻系數與銅的比較
|
觸頭材料和它的覆蓋層 |
ρk比較值 |
觸頭材料和它的覆蓋層 |
ρk比較值 |
|---|---|---|---|
|
銅 |
1 |
鋼 |
35 |
|
鍍錫的銅 |
0.7 |
碳 |
1 000 |
|
搪錫的銅 |
2.0 |
黃銅一黃銅 |
4.0 |
|
鍍銀的銅 |
0.3 |
銅一黃銅 |
2.2 |
|
銀 |
0.2 |
銅一鋁 |
1.3 |
|
鋁 |
2.5 |
銅一鋼 |
7.0 |
銀的電阻系數小于銅，但銀比銅價格貴，所以常采用銅鍍銀或鑲銀的辦法，以減小接觸電阻。
材料的抗壓強度越小，在同樣接觸壓力下得到的實際接觸面積就越大，接觸電阻就越小。采用抗壓強度小的材料可以使接觸電阻降低，但由于觸頭本身需要一定的機械強度，因此常在接觸連接處，用較軟的金屬覆蓋在硬金屬上，以獲得較好的性能，例如銅觸頭搪錫等。
材料越易氧化，就越容易在表面形成氧化膜，如不設法清除，接觸電阻就會顯著增大。例如鋁在常溫下幾秒鐘內就會氧化，其氧化膜導電性很差，故鋁一般只用作固定連接，而且常采用表面覆蓋銀、錫等方法以減小接觸電阻。小容量觸頭常采用點接觸的雙斷點橋式觸頭，其結構難以實現研磨過程來消除氧化膜，所以觸頭材料采用銀或銀基合金。因?yàn)殂y被氧化后的導電能力和純銀相差不多，所以銀或鍍銀的觸頭工作很穩定。
3．觸頭溫度的影響
觸頭的接觸電阻與它本身的金屬電阻一樣，也受溫度的影響，隨著觸頭溫度的升高，接觸電阻增加。由試驗得知，接觸電阻與溫度之間的關系式為
（3－4）
觸頭金屬材料的電阻溫度系數為，接觸電阻的電阻溫度系數為
，后者比前者小
，這是由于接觸處溫度升高后，材料硬度有所降低，使有效接觸面積增大，以致在溫度增加時，接觸電阻的增加比金屬材料電阻的增加要小一些，這種差別就用它們電阻系數的不同來表示。
應該指出，式(3－4)只對清潔的接觸面才正確。實際上，因?yàn)闇囟壬邥?huì)加劇氧化，所以，溫度對接觸電阻的影響還要大些。
圖3－7表示在接觸壓力不變的情況下，接觸電阻Rj與觸頭溫度
的關系曲線。曲線1的接觸壓力比曲線2的接觸壓力小，故接觸電阻大。
在B點以前，Rj與的關系由式(3－4)決定，接觸電阻隨溫度的升高而增加。當溫度達到B點時，為250～400℃，材料軟化，實際接觸面積增大，接觸電阻有迅速減小的現象。這時，觸頭材料的機械強度突減，觸頭遭到破壞，這是不允許的，這種情況可能發生在觸頭通過較長時間短路電流的故障狀態。
當材料的強度穩定下來后，接觸電阻又隨溫度的增高而增大。當溫度達到C點時，材料熔化，接觸處就會熔焊在一起，觸頭難以分離，電器不能正常工作。因此，觸頭的溫升不允許超過允許值。
圖3－7 接觸電阻與溫度的關系
4．觸頭表面情況的影響
(1)觸頭表面加工方法的影響
表面粗糙度對接觸電阻有一定的影響。接觸表面可以粗加工，也可以精加工。至于采用哪種方式加工更好，要根據負荷大小、接觸形式和用途而定。
對于大、中電流的觸頭表面，不要求精加工，最好用銼刀加工，接觸面達
≤6.3～1.6即可，重要的是平整。兩個平整而較粗糙的平面接觸在一起，接觸點數目較多且穩定，并能有效地清除氧化膜。相反，精加工的表面，當裝配稍有歪斜時，接觸點的數目顯著減少。
對于某些小功率電器，觸頭電流小到毫安以下，為了保證Rj小而穩定，要求觸頭表面粗糙度越低越好。粗糙度低的觸頭不易受污染，也不易生成膜電阻。為了達到這樣低的粗糙度，往往采用機械、電或化學拋光等工藝。
(2)觸頭表面氧化膜的影響
暴露在空氣中的接觸面(除鉑和金外)都將產生氧化作用?？諝庵械你~觸頭在室溫下(20～30℃)即開始氧化，但其氧化膜很薄，在觸頭彼此壓緊的過程中就被破壞，故對接觸電阻影響不大。當溫度高于70℃時，銅觸頭氧化加劇，氧化銅的導電性能很差，使膜電阻急劇增加，因此，銅觸頭的允許溫升都是很低的。銀被氧化后的導電率與純銀差不多，所以銀或鍍銀的觸頭工作很穩定。
為了減小接觸面的氧化，可以將觸頭表面搪錫或鍍銀，以獲得較穩定的接觸電阻。
(3)觸頭表面清潔狀況的影響
當觸頭的壓力較小時，觸頭表面的清潔度對接觸電阻影響較大，隨著壓力的增加，這種影響逐漸減小。
5．觸頭表面的電化學腐蝕
采用不同的金屬作觸頭對時，由于兩金屬接觸處有電位差，當濕度大時，在觸頭對的接觸處會發生電解作用，引起觸頭的電化學腐蝕，使接觸電阻增加。
常用金屬材料的電化順序是金(Au)、鉑(Pｔ)、銀(Aｇ)、銅(Cu)、氫(H)、錫(Sn)、鎳(Ni)、鎘(Cd)、鐵(Fe)、鉻(Cr)、鋅(Zn)、鋁(Al)。規定氫的電化電位為0，在它后面的金屬具有不同的負電位(如Al的電化電位為－1.34V)，在它前面的金屬具有不同的正電位(如Aｇ的電化電位為+0.8V)。選取觸頭對時，應取電化順序中位置靠近的金屬，以減小化學電勢。例如不宜采用鋁一銅、鋼－銅做觸頭對。電鍍層或涂層也要注意電化順序。
三、減小接觸電阻的方法
當電流通過閉合觸頭時，如果接觸電阻過大，就會產生過大的附加損耗，使觸頭本身及周圍的物體溫度升高，加速絕緣材料的老化，使之壽命減少。觸頭的過度發熱還會使觸頭表面加速氧化，而多數金屬（除銀外）氧化后產生高阻的氧化膜，使電阻增加。這樣造成惡性循環。
為了避免觸頭超過允許溫升，一方面要盡量減小接觸電阻；另一方面應具有足夠的觸頭散熱面積。
根據接觸電阻的形成原因，減小接觸電阻一般可采用下列方法：
1．增加接觸點數目。
選擇適當?shù)慕佑|形式，用適當?shù)姆椒庸そ佑|表面，并在接觸處加一定的壓力，均可使接觸點數目增加。
2．選擇合適的材料。
采用本身電阻系數小，且不易氧化或氧化膜電阻較小的材料作為接觸導體，或作為接觸面的覆蓋層。
3．觸頭在開閉過程中應具有研磨過程，以擦去氧化膜。
4．經常對觸頭清掃，使觸頭表面無油污、塵埃，保持干燥。
