一、產生振動的原因

觸頭在閉合過程中，觸頭間的碰撞、觸頭間的電動斥力和銜鐵與鐵心的碰撞都可能引起觸頭的機械振動。

當觸頭閉合時，電器傳動機構的力直接作用在動觸頭支架上，使得質量為m的動觸頭以速度V₁向靜觸頭運動，在動、靜觸頭相撞時動觸頭具有一定的動能，如圖3－8(a)所示。觸頭發生碰撞后，觸頭表面將產生彈性變形，此時，一部分能量消耗在碰撞過程中(因?yàn)橛|頭不是絕對彈性體)，而大部分能量轉變?yōu)橛|頭表面材料的變形勢能。當觸頭表面達到最大變形x_SD時[見圖3－8(b)]，變形勢能達到最大，而動觸頭的動能降為零，于是動觸頭停止運動。緊接著觸頭的彈性變形開始恢復，將勢能釋放，由于靜觸頭固定不動，動觸頭應會受到反力作用，以初速度V₂彈回[見圖3－8(b)]，甚至離開靜觸頭，并把觸頭彈簧壓縮，將動能儲存在彈簧中，在觸頭彈簧的作用下，動觸頭反跳的速度逐漸減小。與此同時，傳動機構繼續推動觸頭支架將彈簧進一步壓縮。當動觸頭反跳的速度降為零時，反跳距離達到最大值x_m。[見圖3－8(c)]。隨后，動觸頭在彈簧張力的作用下又開始向靜觸頭運動，觸頭間發生第二次碰撞和反跳。

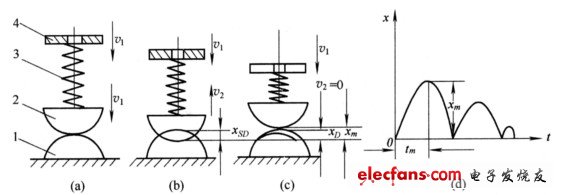

圖3－8　觸頭振動過程示意圖

（a）觸頭碰撞開始瞬間；（b）觸頭碰撞后瞬間；（c）觸頭振動變化過程。

1－靜觸頭；2－動觸頭；3－觸頭彈簧；4－動觸頭支架；

x_SD－塑性和彈性變形量；x_D－彈性變形量；x_m－最大振幅。

由于觸頭第一次碰撞和反跳都要消耗掉一部分能量，同時，在碰撞和反跳的過程中，傳動機構使觸頭彈簧進一步壓縮，因而動觸頭的振動時間和振幅一次比一次要小，直至振動停止，觸頭完全閉合[見圖3－8(d)]。

另外，在觸頭帶電接通時，由于實際接觸的只有幾個點，在接觸點處便產生電流線的密集或彎曲，如圖3－9所示。畸變的電流線和通過反向電流的平行導體一樣，相互作用產生斥力，使觸頭趨于分離，該電動力稱為收縮電動力。收縮電動力也能引起觸頭間的振動，特別是在閉合大的工作電流或短路電流時，電動斥力的作用更為顯著。

圖3－9　接觸點電流線密集情況示意圖

對于電磁傳動的電器來講，在觸頭閉合過程中，銜鐵以一定的速度向靜鐵心運動，當銜鐵吸合時，同樣會因碰撞而產生振動，以致觸頭又發生第二次振動。

在觸頭振動過程中(見圖3－8)，如果x_m≤x_SD，則碰撞后觸頭不會分離，這樣的振動不會產生電弧，對觸頭無害，因而稱之為無害振動。反之，若x_m＞x_SD，則碰撞后動靜觸頭分離，在觸頭間隙中會出現金屬橋，造成觸頭磨損或熔焊，甚至產生電弧，嚴重影響觸頭壽命，故稱之為有害振動。兩個觸頭在閉合時發生碰撞產生振動是不可避免的，所謂消除觸頭閉合過程中的振動，是指消除觸頭的有害振動。

二、減小振動的方法

為了提高觸頭的使用壽命，必須減小觸頭的振動。減小觸頭振動有如下幾種方法：

1．使觸頭具有一定的初壓力。增大初壓力可減小觸頭反跳時的振幅和振動時間。但初壓力增大是有限的，如果初壓力超過了傳動機構的作用力(例如電磁機構的吸力)，則不僅觸頭反跳的距離增加，而且觸頭也不能可靠地閉合，反而造成觸頭磨損增加。

2．降低動觸頭的閉合速度，以減小碰撞動能。由實驗可知，減小觸頭閉合瞬間的速度可減小觸頭振動的振幅。這要求吸力特性和反力特性良好配合。需要指出的是，當觸頭回路電壓高于300V時，若閉合速度過小，則在動、靜觸頭靠近時，觸頭間隙會擊穿形成電弧，反而會引起電磨損的增加。

3．減小動觸頭的質量，以減小碰撞動能，從而減小觸頭的振幅。但是，在減小觸頭質量時，必須考慮觸頭的機械強度，散熱面積等問題。

4．對于電磁式電器，減小銜鐵和靜鐵心碰撞時引起的磁系統的振動，以減小觸頭的二次振動。其方法是吸力特性與反力特性有良好的配合及鐵心具有緩沖裝置。

三、熔焊的概念

觸頭的熔焊主要發生在觸頭閉合有載電路的過程中和觸頭處于閉合狀態時。

在觸頭閉合過程中，觸頭的機械振動使觸頭間斷續產生電弧，在電弧高溫的作用下，使觸頭表面金屬熔化，當觸頭最終閉合時，這些熔化金屬可能凝結而引起熔接，使動、靜觸頭熔焊在一起不能打開。

在觸頭處于閉合狀態時，若通過過大的電流，會使觸頭接觸處溫度升高，如果達到了熔化溫度，兩觸頭接觸處的材料便熔化并結合在一起，使接觸電阻迅速下降，其損耗和溫度都下降，熔化的金屬可能凝結而引起熔接。

這種由熱效應而引起的觸頭熔接，稱為觸頭的“熔焊”。

還有一種觸頭熔接現象，產生于常溫狀態，通常稱為“冷焊”。“冷焊”常常發生在用貴金屬材料(如金與金合金等)制成的小型繼電器觸點中。其原因?yàn)橘F金屬表面不易形成氧化膜，純凈的金屬接觸面在觸頭壓力作用下，由于金屬原子間化學親和力的作用，使兩個觸頭表面結合在一起，產生“冷焊”現象。由“冷焊”產生的觸頭間粘接力很小，但是在小型高靈敏繼電器中，由于使觸頭分開的力也很小(一般小于9.8×10^－2N)，不能把冷焊粘接在一起的觸點彈開，常常出現觸頭粘住不釋放的現象。
