電磁接觸器采用的是電磁傳動裝置，通常又分為直流、交流、交直流三種類型。
一、直流電磁接觸器
（一）CZ5－22－10／22型直流接觸器
1．型號含義
C一接觸器；
Z一直流；
5一設計序號；
22一派生代號；
10／22一分子第一位和第二位分別表示常開和常閉主觸頭數，分母第一、二位分別表示常開和常閉聯鎖觸頭數。
2．作用
該型接觸器是用來控制調壓開關伺服電動機電源和機車前照燈。
3．組成
該型接觸器主要由觸頭裝置、滅弧裝置和傳動裝置等組成。該型接觸器結構如圖5－2。

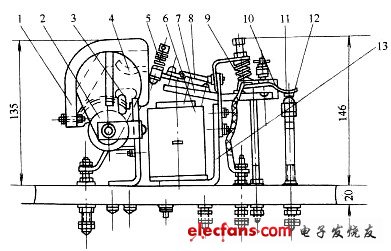

圖5－2 CZ5－22－10/22型接觸器結構簡圖
1－滅弧罩；2－吹弧線圈；3－主靜觸頭；4－主動觸頭；5－觸頭彈簧；6－吸引線圈；7－銜鐵；
8－軟連接；9－反力彈簧；10－絕緣基座；11－動聯鎖觸頭；12－靜聯鎖觸頭；13－磁軛。
觸頭裝置：是由單相主觸頭和2常開和2常閉聯鎖觸頭組成。靜主觸頭為銅質T形結構，與弧角一起裝在支架上；動主觸頭為銅質指形結構，直接裝于銜鐵上。動聯鎖觸頭為指形結構，亦裝于銜鐵上，靜聯鎖觸頭為半球形，裝于螺桿上，為提高觸頭壽命，在聯鎖觸頭的紫銅塊上鑲有耐弧材料一銀氧化鎘片。另外，動主、輔觸頭上都有觸頭彈簧，防止觸頭閉合時產生有害振動。
滅弧裝置：是由帶有滅弧罩的磁吹滅弧裝置完成的，只設在主觸頭上。磁吹線圈與主觸頭串聯，當主觸頭在打開過程中產生電弧時，電弧受到磁吹線圈產生的電場力而被拉向滅弧罩，使電弧變長變冷而熄滅。
傳動裝置：是由直流拍合式電磁鐵組成的，為了改善吸力特性，靜鐵心端面裝有極靴，改變反力彈簧和工作氣隙，可改變其動作值。為了防止剩磁將銜鐵粘住，在銜鐵的磁極端面處裝有0.1～0.2mm厚的紫銅片，亦稱非磁性墊片。在鐵心的磁極端面處一般還加裝了極靴，以使直流接觸器的吸力特性平坦，減少吸合時的沖擊。
4．工作原理
其工作原理類同電磁鐵的工作原理。當吸引線圈未通電時，銜鐵在反力彈簧作用下打開，使常開觸頭打開，常閉觸頭閉合；當吸引線圈得電時，鐵心與銜鐵間產生的吸力將銜鐵吸合，使常開觸頭閉合，常閉觸頭打開。
（二）CZT－20型直流接觸器
1．型號
CZT－20B型
C－接觸器；
Z－直流；
T－鐵路用；
20－負載級別（A）；
B－主接點構成：二常開，一常閉；無B：二常開。
2．作用
該型接觸器現用在SS4型和SS8型電力機車的控制電路中。也可用于輔助電路中。
3．組成
該型接觸器主要由觸頭裝置、傳動裝置和滅弧裝置等組成。觸頭裝置：由二常開一常閉的主觸頭和二常開二常閉的聯鎖觸頭組成，聯鎖觸頭的通斷電流為5A，主觸頭可通斷額定電壓DC440V的直流電路，主觸頭端子有“＋”“－”極性，要按標志接線。
傳動裝置：為一直動式直流電磁鐵。
滅弧裝置：采用滅弧罩和磁吹裝置。滅弧室不能裝反，不要拆除滅弧室內的磁鐵。
4．工作原理
其工作原理類同電磁鐵工作原理，當吸引線圈得電時，銜鐵吸合，帶動常開觸頭閉合，常閉觸頭打開，當吸引線圈失電時，銜鐵在反力彈簧作用下打開并帶動常閉觸頭閉合，常開觸頭打開，常開主觸頭上的電弧被滅弧裝置熄滅。
二、交流接觸器
（一）CJ20系列三相交流接觸器
1．型號及含義
CJ20－100Z CJ20－160Z
C－接觸器；
J－交流；
20－設計序號；
100(160)－主觸頭額定電流(A)；
Z－直流控制。
2．作用
在SS4型(1～158號)和SS6型機車輔助電路中，用來接通和斷開三相異步電動機或起動電阻(起動電容)等電路。
3．結構
CJ20系列三相交流接觸器的結構形式為直動式，立體布置、雙斷點、開啟式，并采用壓鑄鋁底座，增強耐弧塑料底板和高強度陶瓷滅弧罩組成三段式結構，使接觸器結構緊湊，便于檢修和更換線圈。主要由觸頭裝置、傳動裝置和滅弧裝置等組成，如圖5－3。

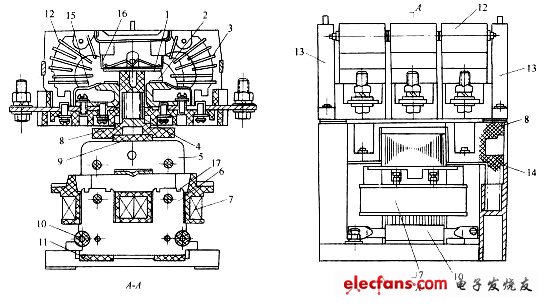

圖5－3 CJ20型交流接觸器結構簡圖
1－主動觸頭；2－主靜觸頭；3－滅弧柵片；4－壓縮彈簧；5－銜鐵；
6－靜鐵心；7－線圈；8－絕緣支架；9、11－緩沖件；10－緩沖硅橡膠管；
12－滅弧室；13－聯鎖觸頭；14－反力彈簧；15、16－弧角；17－分磁環。
觸頭裝置：主觸頭中的動觸橋為船形結構，因而具有較高的強度和較大的熱容量。160A以下選用黃銅拉伸觸橋。靜觸頭選用型材并配以鐵質引弧角使之既具有形狀的穩定型又便于電弧的外運動，其材料選用具有較好的抗熔焊性能和耐電磨損的性能。輔助觸頭安置在主觸頭兩側，采用無色透明聚碳酯做成封閉式結構，確保防塵，使接觸可靠，160A及以下等級為二常開，二常閉。
傳動裝置：采用具有雙線的U形鐵心磁系統，銜鐵為直動式，沒有轉軸，氣隙置于靜鐵心底部中間位置，因而釋放可靠。磁系統的緩沖裝置采用新型的耐高溫吸振材料硅橡膠。還選用了耐磨性能好的聚胺酯橡膠做停擋。
滅弧裝置：采用高強度陶瓷縱縫滅弧罩。
4．動作原理
類似于電磁鐵的工作原理，不再詳述。
5．參數
CJ20系列電磁鐵接觸器的主要技術參數見表5－1：
表5－1 CJ20系列電磁接觸器主要技術參數
|
型 號 |
CJ20-100 |
CJ20-160 |
||
|
額定工作電壓(V) |
380 |
380 |
||
|
額定工作電流(A) |
100 |
160 |
||
|
主觸頭 |
開距 |
6 |
6.6 |
|
|
超程 |
2.5±0.5 |
3±0.6 |
||
|
初壓力(N) |
15.7±1.6 |
24.5±2.5 |
||
|
終壓力(N) |
19.6±2 |
29.4±3 |
||
|
輔助觸頭 |
額定發熱電流(A) |
10 |
10 |
|
|
額定工作電流(A) |
0.55 |
0.55 |
||
|
開距 |
4.5 |
4.5 |
||
|
超程 |
常開 |
3±1 |
3±1 |
|
|
常閉 |
3±0.5 |
3±0.5 |
||
|
初壓力(N) |
1.13±0.12 |
1.13±0.12 |
||
|
終壓力(N) |
2.06±0.2l |
2.06±0.21 |
||
|
控制線圈 |
線徑 |
0.41 |
0.55 |
|
|
匝數 |
1 500 |
1 000 |
||
|
20℃阻值(Ω) |
29.0 |
15.3 |
||
6．特點
其參數、特性出廠時已調好，一般可直接使用，不必調整。
（二）3TB系列三相交流接觸器
1．型號及含義
3TB5217－OBF4型、3TB4817－OBF4型
3TB－3TB系列；
48－級別代號；
17－輔助觸頭規格與數量(17代表二常開二常閉)；
OB－直流操作(OA表示交流操作)；
F4－線圈電壓與頻率代號(F4為直流110V)。
2．作用
曾用在SS4G型機車的輔助電路中，用來接通和斷開三相異步電動機等電氣設備。
3．結構
如圖5－4所示，3TB系列接觸器采用體積小，重量輕的雙斷點直動式結構，3TB48、3TB52接觸器均采用單U形雙繞組磁系統。

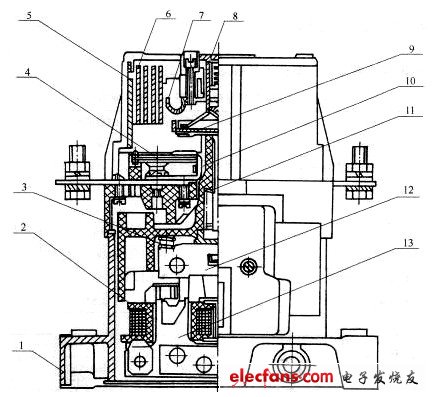

圖5－4 3TB52型交流接觸器結構簡圖
1－底座；2－線圈；3－彈簧；4－靜觸頭；5－滅弧室；6－滅弧片；7－導板；
8－指示件；9－觸橋；10－觸頭支持件；11－彈簧；12－銜鐵；13－磁軛。
觸頭裝置：采用接觸電阻穩定、抗熔焊、耐磨的銀氧化鎘、銀氧化錫及鎳等材料，觸頭支持件與底板均用特別的耐熱耐弧的塑料制成。輔助觸頭安裝在基座兩側，為二常開二常閉。
傳動裝置：采用單U形雙繞組直流磁系統，線圈按長期工作制設計，壽命長、無噪音、無沖擊電流。在U形磁系統磁軛中部有一不變氣隙，可保證銜鐵可靠釋放。
滅弧裝置：滅弧室中裝有橋形滅弧導板，兩旁各有帶齒形的缺口柵片，使電弧能快速拉出熄滅。
接觸器采用機械強度高，導熱性能好的鋁合金基座。
4．工作原理
類似電磁鐵工作原理。
5．參數
見表5－2。
表5－2 3TB系列電磁接觸器主要技術參數
|
型 號 |
3TB4817 |
3TB5217 |
||
|
額定工作電壓(V) |
380 |
380 |
||
|
額定工作電流(A) |
75 |
170 |
||
|
主觸頭 |
開距 |
7.1±1.3 |
9.3±1.35 |
|
|
超程 |
2.6±0.4 |
3.2±0.35 |
||
|
輔助觸頭 |
額定發熱電流(A) |
10 |
10 |
|
|
額定工作電壓(V) |
110 |
110 |
||
|
額定工作電流(A) |
DCl |
3.2 |
8 |
|
|
DCll |
1.8 |
2.4 |
||
|
輔助觸頭 |
開距 超程 |
常開 |
5.4±2.4 |
9.4±2.1 |
|
4.9±1.5 |
3.1±1 |
|||
|
常閉 |
6.2±1.9 |
7.2±3.2 |
||
|
4.1±1 |
5.3±2.2 |
|||
|
控制線圈 |
線徑 |
0.25 |
0.38 |
|
|
匝數 |
2×7 839 |
2×5 560 |
||
|
20℃阻值(Ω) |
618－683 |
300 |
||
（三）6C系列交流接觸器
1．型號及含義
6C180型、6C110型
6－序號；
C－接觸器；
180、110－主觸頭額定電流(A)。
2．作用
在SS4、SS7、SS8型電力機車的輔助電路中，控制輔助電機等設備。

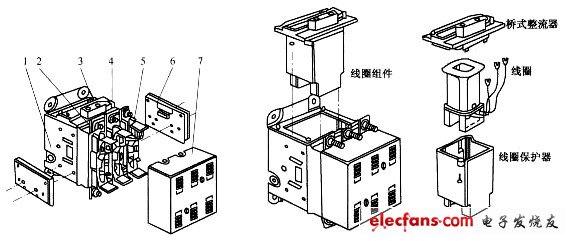

圖5－5 6C系列三相接觸器外形及線圈組件示意圖
1－底座；2－靜觸頭；3－橋式整流器；4－接線柱；5－動觸頭；6－輔助觸頭；7－滅弧罩。
3．結構
兩種型號的結構基本相同，其外形及結構如圖5－5所示。
觸頭裝置：主觸頭采用常開直動式橋式雙斷點。
傳動裝置：磁系統為單E型直動式，具有較陡的吸力特性，控制線圈由起動線圈和保持線圈并聯組成，并串加一個橋式整流器，使控制電源為交、直流兩用，整流器輸入、輸出端都加有壓敏電阻進行過電壓保護?？刂凭€圈通電后，起動線圈和保持線圈同時工作，在接觸器快吸合時，起動線圈斷開，只有保持線圈工作。起動線圈的分斷由接觸器自身一常閉聯鎖觸頭完成。
滅弧裝置：滅弧罩采用高強度耐弧塑料制成，罩內設有割弧柵片。
6C180接觸器的滅弧室與觸頭支持件之間設有機械聯鎖裝置，當滅弧罩取下后，其聯鎖裝置會將觸頭支持件銷住，此時即使有人操作，觸頭系統也不會動作，能可靠保證維修人員的安全。在控制線圈引線邊有一紅色指示器，指示接觸器的閉合或斷開。
4．動作原理
類似電磁鐵的工作原理。
5．特點
6C180型交流接觸器具有操作頻率高，主觸頭壓力大，抗熔焊性好，耐電弧等優點，應用較多。在許多電力機車上，原用的3TB系列、6C110型都改用6C180型。
6C系列接觸器結構為模塊化設計，配件通用性大，便于維護及更換。
6．參數
見表5－3。
表5－3 6C110、6C180型交流接觸器主要技術參數表
|
型 號 |
6C110 |
6C180 |
||
|
主觸頭 |
額定絕緣電壓(V) |
1 000 |
1 000 |
|
|
運行電流頻限(Hz) |
25～400 |
25～400 |
||
|
運行電流 |
Jd(A) |
160 |
260 |
|
|
AC3(415F)(A) |
110 |
180 |
||
|
接通能力(均方根值) |
1 100 |
1 800 |
||
|
分斷能力(≤440V) |
1 300 |
1 800 |
||
|
輔助觸頭 |
型 號 |
6CA21R |
||
|
約定發熱電流Ith(A) |
15 |
|||
|
額定絕緣電壓(V) |
660 |
|||
|
運行電流(A) |
16.5(DV24V)，15(DCll0V) |
|||
|
控制線圈 |
型 號 |
6CCl80／415 |
||
|
控制電源 |
交流或直流 |
|||
|
額定電壓(V) |
110 |
|||
|
電阻 |
閉合(Ω) |
46 |
||
|
吸持(Ω) |
1 240 |
|||
|
機械壽命(百萬次) |
10 |
10 |
||
|
電器壽命(百萬次) |
1.2 |
1.2 |
||
|
最大操作頻率(次/h) |
2 400 |
2 400 |
||
