在電力機車上，因?yàn)橛鞋F(xiàn)成的壓縮空氣源，同時，由于電空傳動的電器具有體積小，重量輕，傳動力大等優點，所以，在電力機車的主電路內，廣泛采用電空式接觸器。

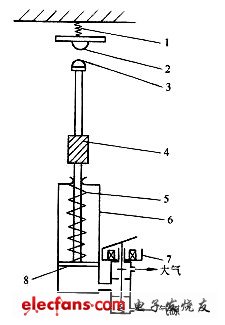

圖5－6為電空接觸器的工作原理示意圖。
電空接觸器一般由觸頭裝置、滅弧裝置、傳動裝置組成。當電空閥線圈得電時，其控制的壓縮空氣進入傳動氣缸，推動活塞，壓縮開斷彈簧而向上運動，使動靜觸頭閉合。當電空閥線圈失電時，其控制的壓縮空氣排向大氣，在開斷彈簧的作用下，推動活塞帶動活塞桿和動觸頭下移，動靜觸頭打開，同時滅弧。在主觸頭動作的同時，聯鎖觸頭也相應動作。
圖5－6 電空接觸器工作原理示意圖
1－緩沖彈簧；2－靜主觸頭；3－動主觸頭；4－絕緣塊及活塞桿；
5－開斷彈簧；6－缸體；7－電空閥；8－活塞。
一、TCKl－400／1500型電空接觸器
1．型號及含義
TCK1－400/1500
T－鐵路用；
C－接觸器；
K－壓縮空氣控制；
1－設計序號；
400－主觸頭額定電流(A)；
1 500－開斷電壓(V)。
2．作用
在SS4型和SSl型電力機車上，為電力機車進行磁場削弱設計的，用于接通或分?jǐn)嗯c牽引電動機勵磁繞組并聯的磁場削弱電阻電路。

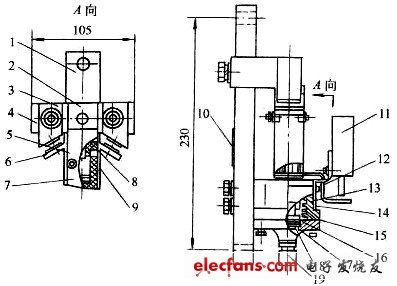

圖5－7 TCK1－400/1500型電空接觸器
1－支柱；2－靜觸頭座；3－靜主觸頭；4－連接片；5－絕緣塊；6－動主觸頭；7－絕緣桿；
8－動主觸頭橋；9－彈簧；10－銘牌；11－聯鎖觸頭；12－聯鎖板；13－氣缸座；
14－銅套；15－反力彈簧；16－活塞；17－皮碗；18－氣缸蓋；19－管接頭。
3．結構
如圖5－7所示，由于磁場削弱電阻上的電壓降很低，且又是電阻性負載，主觸頭在分合過程中不產生電弧，故不帶滅弧裝置。主要由觸頭裝置和傳動裝置組成。
觸頭裝置：
主觸頭為直動橋式雙斷點，觸頭表面成120°夾角，其材質為紫銅，其上焊有銀片，且動靜觸頭之間為面接觸，有較好的導電性能。觸頭的分合屬上下直動式，結構比較簡單，維修也比較方便。
聯鎖觸頭采用通用件，為一行程開關。
傳動裝置：
采用的是薄膜傳動裝置，它主要由氣缸，活塞，皮碗和復原彈簧等組成，本身不帶電空閥，由四個外接電空閥控制。
4．動作原理
當外接電空閥線圈得電時，壓縮空氣通過管接頭進入傳動氣缸，鼓動皮碗推動活塞克服復原彈簧的反作用力，使活塞桿、絕緣桿上移，動靜觸頭閉合，聯鎖觸頭相應動作。當電空閥失電時，氣缸內的壓縮空氣通過管接頭及電空閥排向大氣，在復原彈簧作用下，使活塞桿、絕緣桿下移，帶動主觸頭打開。
二、TCK7－600／1500型電空接觸器
韶山型電力機車上采用了TCK7、TCK7B、TCK7C及TCK7D型電空接觸器，為系列產品，其結構大同小異，僅個別零件略有增減而已。現以TCK7－600／1500型電空接觸器為例來介紹。
1．型號及含義
TCK7－600/1500，含義同TCKl型電空接觸器。
2．作用
該型接觸器主要控制機車主電路的有關勵磁電流回路和牽引電機回路。
3．結構

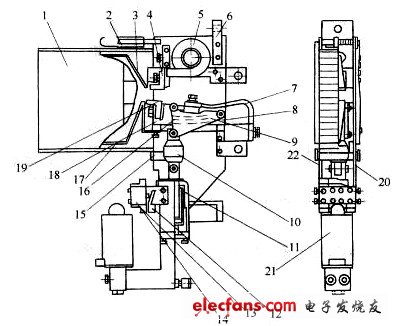

其結構如圖5－8所示。
圖5－8 TCK7－600/1500型電空接觸器結構
1－滅弧罩；2－掛鉤；3－靜觸頭弧角；4－靜觸頭；5－磁吹線圈；6－安裝桿；
7－軟連接；8－杠桿出線座；9－杠桿支架；10－絕緣桿；11－傳動氣缸；12－聯鎖板；
13－聯鎖觸頭；14－聯鎖支架；15－滅弧室支板；16－動觸頭彈簧；17－動觸頭弧角；
18－動觸頭座；19－動觸頭；20－右側板；21－電空閥；22－左側板。
主要由觸頭裝置、滅弧裝置和傳動裝置等組成。
觸頭裝置：
主要由主觸頭和聯鎖觸頭組成，主觸頭為L(zhǎng)形，采用線接觸形式。它以紫銅觸頭為基座，表面鑲有銀碳化鎢粉末冶金觸片，保證觸頭具有較好的抗熔焊、耐電弧、耐機械磨損和電磨損性能，很好的導電、導熱性能及較高的負載能力。
該型接觸器采用TKl型盒式橋式雙斷點觸頭，材質為純銀，二常開二常閉。
滅弧裝置：
主要由滅弧罩(短弧滅弧和長弧滅弧原理)、滅弧角(由2 mm厚黃銅板壓制成)、磁吹線圈及磁吹鐵心等組成。
滅弧罩由13塊П型石棉水泥制成的滅弧板和二塊同樣材料制成的蓋板疊裝而成，通過下固定板和掛鉤將滅弧罩與接觸器本體聯接在一起。在每塊П型滅弧板上，間隔裝有H型和U型的分弧角。
傳動裝置：
由電空閥、傳動氣缸、絕緣桿等組成。電空閥采用電力機車上通用的TFKlB－110型閉式電空閥。傳動氣缸豎放，缸內有活塞及連桿等，絕緣桿保證動觸頭與傳動氣缸間的絕緣。
4．動作原理
當電空閥線圈得電時，壓縮空氣經電空閥進入傳動風缸，推動活塞克服反力彈簧的作用力帶動絕緣桿上移，并通過杠桿支架帶動動觸頭與靜觸頭閉合；當電空閥失電時，傳動風缸內的壓縮空氣經電空閥排向大氣，使活塞在反力彈簧作用下復位，帶動絕緣桿、杠桿支架及動觸頭下移，與靜觸頭分離，切斷電路；觸頭帶電分?jǐn)鄷r(shí)產生的電弧，在磁吹線圈的作用下，沿分弧角進入滅弧罩，被分割、拉長、冷卻進而熄滅；主觸頭動作的同時，活塞桿通過聯鎖支架帶動聯鎖觸頭作相應的分合轉換。
5．參數
TCK7型電空接觸器系列產品使用情況見表5－4，主要技術參數見表5－5。
表5－4 TCK7型電空接觸器使用情況
|
型號 項目 |
使用情況示例 |
滅弧方式 |
聯鎖觸頭數 |
|
TCK7 |
SS3、SS3B機車用于牽引電動機6條支路中接通或分?jǐn)酄恳姍C(jī)電路，稱線路接觸器 |
有滅弧罩 |
二開二閉 |
|
TCK7B |
SS3B機車用于磁場削弱電路中，稱磁場削弱電空接觸器 |
無滅弧罩 |
二開二閉 |
|
TCK7C |
SS3B機車用于制動工況牽引電機作發電機運行時的勵磁電路中，稱勵磁接觸器 |
有滅弧罩 |
二開四閉 |
表5－5 電空接觸器主要技術參數
|
型 號 |
TCK1 |
TCK7/TCK7D |
TCK7C |
TCK7B |
|
|
主觸頭對地電壓（V） |
1500 |
1500 |
1500 |
||
|
主觸頭間額定電壓（V） |
20 |
1500 |
35 |
||
|
主觸頭額定電流（A） |
400 |
600 |
600 |
||
|
主觸頭 |
型 式 |
橋式雙斷點 |
單斷點 |
單斷點 |
|
|
開距 |
單邊5±0.5 |
大于18 |
大于18 |
||
|
超程 |
2±1 |
4～6 |
4～6 |
||
|
滾動距離 |
－ |
大于8 |
大于8 |
||
|
滑動距離 |
－ |
0.5～1.5 |
0.5～1.5 |
||
|
初壓力（N） |
47.088 |
58.84～83.36 |
58.84～83.36 |
||
|
終壓力（N） |
61.803 |
156.91～196.13 |
156.91～196.13 |
||
|
聯鎖觸頭 |
數 量 |
1常開1常閉 |
2常開2常閉 |
2常開4常閉 |
2常開2常閉 |
|
額定電壓（V） |
110 |
110 |
110 |
||
|
額定電流（A） |
15 |
10 |
10 |
||
|
終壓力（N） |
1－ |
3.138 |
3.138 |
||
|
額定工作氣壓（kPa） |
490 |
490 |
490 |
||
|
氣缸直徑 |
45 |
45 |
45 |
||
|
活塞行程 |
29～30 |
22～24 |
22～24 |
||
|
額定控制電壓（V） |
直流110 |
直流110 |
直流110 |
||
TCK7的派生產品很多，與TCK7型電空接觸器比較，TCK7B沒有滅弧裝置，TCK7C僅多了兩對常閉聯鎖觸頭，TCK7D取消了滅弧線圈中的鐵心。
