真空接觸器由于其滅弧原理的特點，比較適用于交流電路(若熄滅直流電弧，需采取適當?shù)拇胧?。它比交流電磁接觸器有更多的優點:體積小，重量輕，壽命長，分?jǐn)嗄芰Ω撸僮鲿r(shí)噪音小，真空部件不需要維修等?？稍谥厝蝿?wù)條件下供重要場合使用。

在第二章中我們已介紹過，觸頭在分?jǐn)鄷r(shí)，由于觸頭間的空氣被游離而由絕緣狀態轉變?yōu)閷?dǎo)電狀態，在觸頭之間會產生電弧。如果將觸頭置于真空之中，使觸頭間電弧的產生和熄滅在真空中進行，這就是依據零點熄弧原理，以真空為滅弧介質的真空滅弧原理。

一、型號及含義

EVS630/1－110DC、EVS700/1－110DC

EVC－真空接觸器；

700、630－額定工作電流(A)；

1－極數；

110DC－控制電源的電壓值及控制電源類型。

二、作用

EVS630/1－110DC型在SS4G型電力機車主電路中用來接通或斷開功率因數補償裝置。

EVS700/1－110DC型在SS8型電力機車的列車供電電路中，實現機車向列車供電控制。

三、結構

如圖5－9所示，在真空接觸器的基座上，驅動機構7和裝在其旁的輔助開關組件8位于真空開關管2的上方。真空開關管的動觸頭經聯軸節組件9和驅動機構7連接，并經軟連接5和上連接板6連接。真空開關管的靜觸頭支桿經連接卡圈3和下連接板4連接。

在斷開狀態下，真空開關管的兩觸頭拉開1.5mm。由于在真空中斷開，這么小的距離已能完全開斷電路。觸頭被拉開的狀態是由驅動系統中的壓力彈簧實現的。

四、動作原理

真空接觸器的電磁鐵設計為帶節能電阻的直流電磁鐵。接通控制電源時，電磁鐵對壓力彈簧作功。釋放動觸頭支桿，動觸頭支桿借助外部作用力使動靜觸頭閉合。

五、特點

真空接觸器具有接通、分?jǐn)嗄芰Υ螅姎夂蜋C(jī)械壽命長等特點，可在重任務條件下供重要場合使用。但也易出現電弧電流過零前熄滅，出現截流，故在電感電路中產生過電壓。

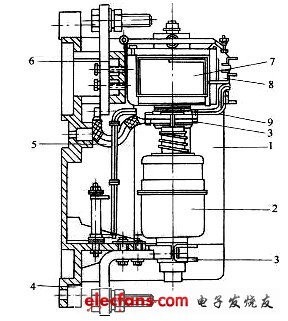

圖5－9　EVS630/1－110DC型真空接觸器剖視圖

1－機座；2－真空開關管；3－連接卡圈；4－下連接板；5－軟連接；

6－上連接板；7－磁驅動機構；8－輔助開關；9－聯軸節。

六、參數

EVS630真空接觸器主回路技術參數

額定工作電流 ………………………………………………………………………630A

額定工作電壓 ……………………………………………………………………1 140V

額定工作頻率 ………………………………………………………………………50Hz

額定接通能力 ……………………………………………………………………6 300A

額定分?jǐn)嗄芰?……………………………………………………………………5 040A

額定短時耐受電流 ………………………………………………………………8 000A

額定峰值耐受電流………………………………………………………………13 600A

機械壽命(次)……………………………………………………………………≥5×10⁶

電壽命……………………………………………………………………………0.6×10⁵

最大機械操作頻率(次/h) …………………………………………………………3 000

輔助電路技術參數

額定工作電流………………………………………………………………………DC0.4A

額定工作電壓……………………………………………………………………直流220V
