電磁繼電器的測量機構是電磁鐵，執行機構是觸頭。它具有工作可靠，結構簡單，易于制造等優點，所以在電力機車上得到了廣泛的應用。
電磁式繼電器可分為電壓繼電器、電流繼電器、中間繼電器、時間繼電器和信號繼電器等。按照電流種類的不同，電磁繼電器還可以分為直流電磁繼電器和交流電磁繼電器。
電壓繼電器是指當繼電器線圈兩端電壓達到規定值時動作的繼電器，其吸引線圈與電路并聯，故線圈直徑較細，匝數較多，主要作控制用。
電流繼電器是指當繼電器線圈流過的電流達到規定值時動作的繼電器，其吸引線圈與電路串聯，故線圈直徑較粗，匝數較少，多作過載或短路保護之用。
中間繼電器是指用來增加控制電路數目或?qū)⑿盘?hào)放大的繼電器，它實際上也屬于電壓繼電器。
時間繼電器是指從接受信號至觸頭動作（或使輸出電路的電參數產生跳躍或改變）具有一定的延時，該延時又符合其準確度要求的繼電器。
為了與接觸器對比認識，并利用電器學的基本理論，在以后介紹有關有觸點繼電器的組成時，我們有時會按傳動裝置和觸頭(接點)裝置兩部分來認識有關繼電器。
一、直流繼電器
(一)JZl5—44Z型中間繼電器
1．型號及含義
SS型電力機車上裝有JZl5-44Z型中間繼電器。
其中：
J一繼電器；
Z一中間；
15一設計序號；
44—4常開、4常閉接點數；
Z一直流控制。
2．作用
該型繼電器用在直流控制電路中，用來控制各種控制電器的電磁線圈，以使信號放大或用一個信號控制幾個電器。
3．組成
如圖6－4所示，主要由傳動裝置和觸頭(接點)裝置組成。
傳動裝置：由直流螺管式電磁鐵構成（螺管直動式），鐵心和線圈布置在繼電器中央。為了獲得較平坦的吸力特性和足夠的開距，鐵心采用錐形止鐵。繼電器的反力特性依靠動觸頭支架上的一對拉伸彈簧調節，銜鐵上還裝有一個手動按鈕，以供檢查及故障操作使用。
觸頭裝置：為8對雙斷點橋式觸頭，分別布置在磁軛兩側。可根據需要任意組合成2開6閉，4開4閉，6開2閉的方式，但必須注意兩個觸頭盒中的常開常閉接點數應對稱布置。為了防塵和便于觀察接點，繼電器帶有透明的防塵罩。

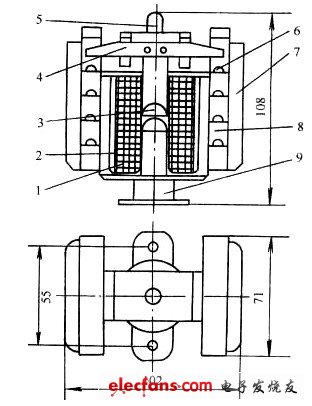

圖6－4 JZ15繼電器結構
1－線圈；2－磁軛；3－鐵心；4－銜鐵；5－按鈕；
6－觸頭組；7－防塵罩；8－反力彈簧；9－支座。
該型繼電器的接點容量為10A，為了既實現體積小，結構緊湊，又保證大電流分?jǐn)嗄芰?，觸頭系統采用永磁鋼吹弧以提高觸頭直流分?jǐn)嗄芰ΑＰ⌒突挠来配撉对陟o觸頭的下部，采用無極性布置法，可以將直流電弧拉長，實現吹弧的目的。
在檢修時要特別注意以下兩點：
（1）永磁鋼極性不能任意改變，應保證兩個靜觸頭下的永磁鋼極性相反，若裝成同極性，則可能在某一電流方向發生兩弧隙電弧拉向內側，造成靜觸頭間飛弧的事故。
（2）若永磁鋼丟失，則分?jǐn)嗄芰σ档鸵槐?，觸頭必須降容量使用。
該型繼電器的參數見表6—1（109頁）。
該型繼電器還用在功率因數補償裝置(PFC)中，用來控制并聯電阻，使電容盡快放電，結構要求有些不同，也稱為放電接觸器，型號為JDl5D-22ZF型。
(二)JT3-21／5型時間繼電器
1．型號及含義
JT3-21／5
其中：
J－繼電器；
T－通用；
3－設計序號；
2、1－2開1閉接點數目；
5－表示動作值(延時時間)。
2．作用
該型繼電器作為控制電路中的時間控制環節元件，作銜鐵延時釋放用。有3個時間等級：1s(0.3～0.9s) 3s(0.8～3s)，5s(2.5～5s)。

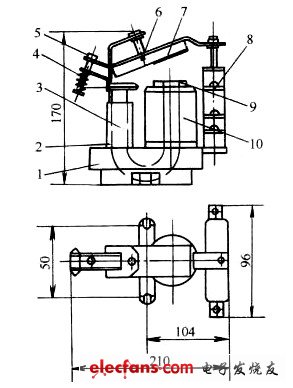

圖6－5 JT3系列時間繼電器結構簡圖
1－底座；2－阻尼套筒；3－鐵心；4－反力彈簧；5－反力調節螺母；
6－銜鐵；7－非磁性墊片；8－觸頭組；9－極靴；10－線圈。
3．結構
如圖6－5所示，該型繼電器的鐵心和磁軛采用圓柱整體電工鋼，使鐵心與磁軛成為一體，再用鋁基座澆鑄而成，從而減小了裝配氣隙，降低磁阻，有利于提高繼電器的靈敏度。銜鐵制成板狀，裝在磁軛端部，可繞棱形支點轉動，形成拍合式動作。鐵心端部套有圓環狀的極靴。在銜鐵內側與鐵心相接觸處，裝有一磷銅皮制成的非磁性墊片，此墊片使銜鐵閉合時與鐵心間保持一定的距離，即銜鐵與鐵心間有一定數值的磁阻，以防止銜鐵在閉合狀態下，當吸引線圈斷電時，剩磁將銜鐵“粘住”，引起繼電器不能正常釋放而造成事故。時間繼電器的延時作用是依靠套裝在磁軛上的阻尼套筒來保證的。繼電器斷電時，可借助于反力彈簧的作用使銜鐵打開。
繼電器的聯鎖觸頭采用標準的CI-1型組件，更換方便，且常開和常閉聯鎖觸頭的數量可按需要組合。它裝在繼電器的前側。其桿狀膠木的動觸頭支架由與銜鐵機械固定在一起的撥叉控制，銜鐵動作即通過撥叉帶動觸頭支架上、下動作，使聯鎖觸頭作相應的開閉。
4．動作原理(延時原理)
當繼電器的線圈通電時，在磁路中產生磁通。當磁通增加到能使銜鐵吸動的數值時，銜鐵開始動作，隨著銜鐵與鐵心之間氣隙的減小，磁通也增加。當銜鐵與鐵心吸合以后，磁通最大(此時的磁通大于將銜鐵吸住時所需的磁通)。在線圈通電時，因?yàn)榇磐ǖ脑鲩L和銜鐵的動作時間很短，所以聯鎖觸頭的動作幾乎是瞬時的。當線圈斷電時，電流將瞬時下降為零，相應于電流的主磁通亦迅速減小，但因其變化率很大，根據楞次定律，在阻尼銅套(或阻尼鋁套)內部將產生感應電勢，并流過感應電流，此電流產生與原主磁通相同方向的磁通以阻止主磁通下降，這樣就使磁路中的主磁通緩慢地衰減，直到磁通衰減到不能吸住銜鐵時，銜鐵才釋放，接點才相應地打開(或閉合)，這樣就得到了所需的延時。
為保證繼電器延時的準確性，在使用時間繼電器時必須保證有足夠的充電時間（即線圈通電時間），使銜鐵和鐵心中的磁通完全達到穩定值。若充電不足，沒有建立起穩定的磁通，延時作用將大大削弱。JT3系列時間繼電器的充電時間不能小于0.8s，故繼電器通電時間必須大于1s。
5．延時時間的調節
時間繼電器的延時整定必須符合所選繼電器相對應的時間等級范圍，否則將不能保證延時精度。
時間繼電器不同延時時間等級之間的調節（又稱大范圍調節）可以用更換阻尼套的辦法來實現。時間繼電器的延時等級取決于阻尼套的材質及參數。因?yàn)樽枘崽字须娏鞯乃p過程取決于阻尼套的時間常數T，R越小，T就越大，電流衰減也就越慢，延時時間也就越長。因此，5s級的時間繼電器一般采用大截面銅套以降低電阻值，3s級的時間繼電器則用鋁套或小截面銅套以增加電阻值。
時間繼電器相對應的阻尼套都是專用的，由制造廠配給，不能隨意拆換。若確需改變繼電器的使用等級，則可調換相應等級的阻尼套，以確保整定延時的足夠精度。
在允許時間范圍內，延時時間的調節方法有兩種：
（1）調節反力彈簧
此調節可以是連續而細微的，稱為細調。在保持非磁性墊片的厚度不變的前提下，反力彈簧擰得越緊，反作用力就越大，延時時間就越短；反之則反作用力越小，延時時間越長。但反力彈簧不能調得太松，否則有被剩磁粘住不釋放的危險。
（2）調節非磁性墊片
這種調節是階梯形的，既不連續，也不能作微量調整，稱為粗調。在保持反力彈簧不變的前提下，非磁性墊片越厚，磁路的氣隙和磁阻就越大，相同磁勢下產生的電磁吸力就越小，銜鐵就越容易釋放，故延時時間相應縮短；反之則延時時間相應延長。但非磁性墊片不能太薄或取消，太薄容易損壞而成無墊片，無墊片將會發生繼電器銜鐵不能釋放的現象。
JT3型時間繼電器的主要參數見表6－2（109頁）。
(三)TJJ2-18／21型接地繼電器
1．型號及含義
TJJ2-18／21型接地繼電器
其中：
T－鐵路；
JJ－接地繼電器；
2－設計序號；
18－動作整定電壓值(18V)；
2－主觸頭數；
1－聯鎖觸頭數。
2．作用
該繼電器用作主電路接地保護。機車上共裝有兩個該型繼電器，分別裝在1、2號高壓柜內，對1、2架主電路進行接地保護。
3．組成
如圖6－6所示，主要由傳動裝置、觸頭裝置、指示裝置和機械聯鎖等組成，組裝在由酚醛玻璃纖維壓制成的底板上，外面裝有防塵的有機玻璃透明外罩。
傳動裝置：由拍合式電磁鐵構成，帶有吸引線圈。
觸頭裝置：有兩對主觸頭和一對聯鎖觸頭，均為橋式雙斷點，主觸頭由銜鐵控制，聯鎖觸頭由指示桿帶動。
指示裝置：帶有恢復線圈，螺管式電磁鐵和指示桿。
機械聯鎖：由鉤子和扭簧組成。
4．工作原理
正常工作狀態，紅色指示桿埋在罩內，繼電器處于無電釋放狀態，指示桿被鉤子勾住，接地繼電器的聯鎖觸頭處于常開位置。當機車主電路發生接地故障時，在電磁力的作用下，銜鐵被吸合，主觸頭進行分合轉換，開閉有關控制電路，使主斷路器分?jǐn)嗲袛鄼C(jī)車總電源，從而達到保護目的。與此同時，銜鐵壓下鉤子的尾部，迫使鉤子克服扭簧的作用力轉開，不再鉤住指示桿，使紅色指示桿脫扣并在彈簧作用下跳出外罩，顯示機械式動作信號，同時聯鎖觸頭相應閉合，在司機臺顯示故障信號。
當故障消除后，銜鐵在反力彈簧作用下返回原位。但此時紅色指示桿不能恢復原位（即回復至罩內），機械信號仍保持；司機臺上信號也不能立即消除。只有通過按主斷路器“合”按鈕，使恢復線圈短時得電，才能使指示桿吸合進入罩內，指示桿重新被鉤子勾住，聯鎖觸頭也隨之?dāng)嚅_，于是接地繼電器發出的機械信號和電信號一起消失，恢復至正常狀態。

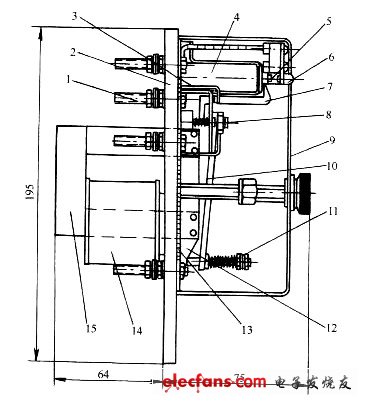

圖6－6 TJJ2系列接地繼電器結構簡圖
1－接線端子；2－底板；3－主觸頭；4－恢復線圈；5－聯鎖觸頭；
6－指示器；7－鉤子；8－扭簧；9－外罩；10－銜鐵；11－反力彈簧；
12－支座；13－非磁性墊片；14－吸引線圈；15－鐵心。
5．參數
該繼電器的主要技術參數見表6－2（109頁）。
TJJ2型電磁繼電器在使用過程中必須注意兩點：一是該型繼電器的指示桿正常時應能被鉤子可靠勾住，以防信號錯亂；二是該繼電器的恢復線圈只能短時通電，其持續時間不得超過1min，以免過熱而燒損。
(四)過載繼電器
1．在SSl型電力機車上曾采用過TJLl型過載繼電器，包括牽引過流繼電器和制動過流繼電器。用于牽引電動機的牽引過流保護和制動過流保護。
該繼電器與接地繼電器屬同一系列，但自身不帶吸引線圈，牽引過流繼電器的吸引線圈就是穿過鐵心窗口的一根牽引電動機的電樞母線(1匝)，制動過流繼電器為了便于調整返回系數，吸引線圈為穿過鐵心窗口的兩根電阻制動回路的母線（2匝）。
2．SS1型、SS3型、SS3B型、SS4(1～158#)型等電力機車也采用過TJJ2型電磁繼電器，用作牽引電動機的過載保護，它是通過電流傳感器接入牽引電機回路檢測信號的，但動作值不同。
3．現在SS3B、SS4G型和SS8型電力機車上，牽引電機的過載保護采用直流傳感器采樣送至電子柜或微機柜，通過中間繼電器來斷開主斷路器或控制相應電路的電空接觸器來切除故障電機。
二、交流繼電器
(一)型號及含義
JLl4-20J型。
其中:
J－繼電器；
L－電流；
14－設計序號；
2－常開觸頭數；
0－常閉觸頭數；
J—交流控制。
(二)作用
該型號交流繼電器是作為主電路原邊過流保護和輔助電路過流保護之用。
主電路原邊過流保護采用JL14-20J／5型交流繼電器，輔助電路過流保護采用JL14-20J／1200型交流繼電器。
(三)組成及工作原理
1．原邊過流繼電器
原邊過流繼電器采用JL14－20J/5型交流電流繼電器，它接在高壓交流電流互感器的副邊，作牽引變壓器原邊過電流保護。其額定電流為5A，動作電流整定值為10A（±10%）。
該型繼電器的結構如圖6－7所示。它的電磁系統是由呈角板形的磁軛、固定在磁軛上的圓形鐵心、套裝在鐵心上的吸引線圈，以及平板形銜鐵所組成。銜鐵可繞磁軛的棱角支點轉動，形成拍合式動作。磁軛棱角的左下方裝有反力彈簧，繼電器失電時，銜鐵可借助于反力彈簧的反力而打開。電磁系統右側安裝有觸頭組，觸頭支架與銜鐵支件相連，銜鐵動作時，可帶動觸頭支架作相應的動作，使聯鎖觸頭開閉。在鐵心端的銜鐵上裝有非磁性墊片，用以防止剩磁繼續吸引銜鐵而出現不釋放現象。
改變非磁性墊片的厚度，可調節繼電器的釋放電流值；改變反力彈簧的壓力，可調節繼電器動作電流的整定值。

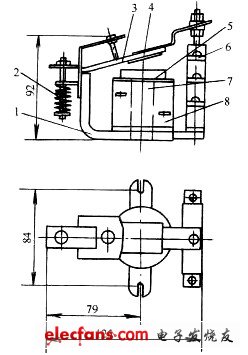

圖6－7 JL14系列繼電器結構簡圖
1－磁軛；2－反力彈簧；3－銜鐵；4－非磁性墊片；5－極靴；
6－觸頭組；7－鐵心；8－線圈。
2．輔助過電流繼電器
輔助過電流繼電器選用的是額定電流為1200A的JL14－20J/1200型交流電流繼電器，它直接接在輔助電路中（即電磁系統的吸引線圈就是輔助電路的母線），作輔助電路過電流保護，其動作電流的整定值為2800A（±10%）。
該型繼電器與原邊過電流繼電器結構基本相同，如圖6－8所示。根據勵磁的需要，它的電磁系統由磁軛和分磁板組成矩形框架，吸引線圈就是穿過矩形方框的方形銅排，即母線，由它取代了鐵心骨架。分磁板的作用是將短路或過載電流產生的磁通分為相位不同的兩部分，以保證鐵心對銜鐵的合成吸力消除過零點，并保持在一定的范圍內，從而減小了交流電磁鐵處于閉合狀態的振動和噪音。
當輔助電路工作正常時，母線中通過的電流小于動作值，銜鐵在反力彈簧的作用下處于打開狀態。若輔助電路出現過載或短路故障，銜鐵即在電磁吸力的作用下吸合，帶動觸頭組中的聯鎖觸頭作相應的分合轉換。

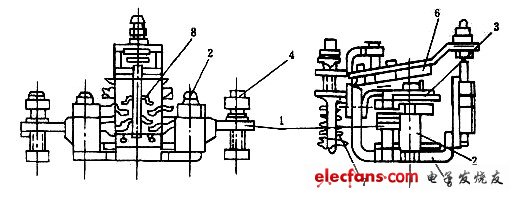

圖6－8 JL14－20J/1200型交流電流繼電器結構簡圖
1－母線；2－支架；3－分磁板；4－螺栓；5－磁軛；
6－銜鐵；7－反力彈簧；8－觸頭組。
JL14系列繼電器的主要技術參數見表6－1。
