在韶山系列電力機車上使用的機械式繼電器有風道(風速)繼電器、風壓繼電器、油流繼電器等，以下分別加以介紹。
一、風道(風速)繼電器
風道繼電器安裝在硅整流裝置柜、制動電阻柜及牽引電機通風系統的風道里，用來反映通風系統的工作狀態是否正常，以確保通風系統有足夠的風量。目前采用風道繼電器的有TJV1-7／10型和TJY5(TJY5A)型。
(一)TJV1-7／10型風速繼電器
1．型號及含義
TJV1-7／10型繼電器。
T－鐵路機車用；
J－繼電器；
V－速度；
1－設計序號；
7－動作值(m/s)；
1、0－常開常閉聯鎖觸頭數。
2．作用
該型繼電器裝在各通風系統的風道里，用來反映通風系統的工作狀態是否正常，以確保通風系統有一定的風量，保護發熱設備。
3．組成
主要由測量、比較、執行三個環節組成，如圖6－9所示。
測量環節由風葉組成，用以感測風速。比較環節由扭簧和反力彈簧等組成，以決定繼電器是否有輸出(動作)。執行環節由LW-11型微動開關來?yè)?dān)任。
在風葉的轉軸上套有軸套，并固定有傳動塊和傳動板。傳動板可通過它右側的撥桿使傳動塊與套在軸套上的扭簧相連，左側則可通過滾輪與彈性傳動件接觸。彈性傳動件的上端即套在微動開關的支架上。通過扭簧和傳動塊、風葉的力矩就可傳遞到由傳動板、滾輪和彈性傳動件組成的傳動組件上，進而通過彈性傳動件來控制微動開關的按鈕。
4．動作原理
當通風系統的工作正常時，風量足夠，風葉在風壓力作用下轉動，傳動塊隨著轉動，并通過扭簧撥動傳動板，使其克服反力彈簧的作用而向下運動，滾輪受壓后帶動彈性傳動件移動，觸動微動開關按鈕，使其常開聯鎖觸頭速動閉合，接通相應的控制電路正常工作。
當通風系統發生故障時，風量很小或?yàn)榱?，風葉在扭簧和反力彈簧的作用下恢復到原位，使繼電器返回，微動開關釋放，其常開觸頭打開，從而切斷相應的控制電路。
繼電器的動作整定風速值靠調節反力彈簧來整定。反力彈簧的反力通過改變彈簧掛勾的上下位置來調節。其返回值約為6m／s。

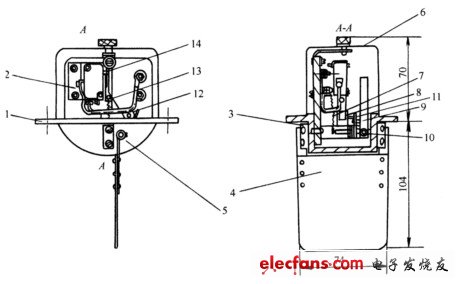

圖6－9 TJV1－7/10型風速繼電器結構簡圖
1－底座；2－微動開關；3－擋塊；4－風葉；5－轉軸；6－蓋；7－反力彈簧；8－傳動板；
9－傳動塊；10－扭簧；11－撥桿；12－滾輪；13－彈性傳動件；14－微動開關按鈕。
5．參數
TJVl-7／10型風速繼電器主要技術參數
觸頭額定電壓 ……………………………………………………………………DC110V
觸頭額定電流 …………………………………………………………………………3A
觸頭對數 …………………………………………………………………………1常開
風速整定值 ………………………………………………………………7m／s ±10%
(二)風道繼電器
1.型號及含義
TJY5-0.3／10型，TJY5A-0.3／10型
T－鐵路機車用；
J－繼電器；
Y－壓力型；
5、5A－設計序號；
0.3－動作整定風壓值(kPa)；
1－1個常開觸頭；
0－0個常開觸頭。
2．作用
在SS8型和SS4G型電力機車上，安裝在牽引電機，硅整流裝置柜和制動電阻柜的通風系統風道中，用來反映通風系統的工作狀態，保護發熱設備。
3．組成及結構
新型風道繼電器外形為圓丘型。可分為觸頭裝置和傳動裝置。亦可分為測量環節、比較環節、執行環節。鑄鋁合金殼體，電器各部件封閉其內，如圖6－10所示。其測量機構是膜片；比較機構為反力彈簧；執行機構是一對常開聯鎖觸頭。整個繼電器封裝在鑄鋁合金殼體內。取下繼電器蓋，在殼體上部鑄有一筋條，筋條中間安裝有常開靜觸頭。該靜觸頭為螺栓狀，擰入一塑料體中，塑料體安裝在筋條上，可上、下調節，故靜觸頭對地絕緣，并可調節觸頭開距及壓力大小。在筋條的一側裝有引線端子座，用于連接內部動觸頭接線與外部連線。
風道繼電器膜片為一很薄的尼龍編織制品，上、下鉚以膜式鋁片，起支承上部動觸頭和傳遞風壓的作用。上鋁片安裝有塑料座，塑料座上裝有常開動觸頭。下鋁片面對蓋板，蓋板上開有孔，用于傳遞風壓。無風壓時，膜片在反力彈簧的作用下處于平直狀態，其常開觸頭斷開。
風道繼電器應垂直安裝，即膜片處于垂直狀態，安裝位置可以比較靈活，它與TJV1風速繼電器不同，可以不安裝在風道上。

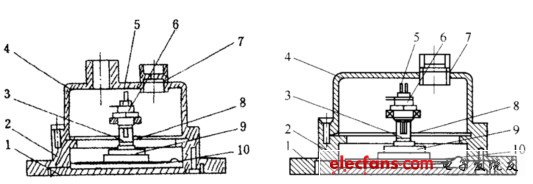

圖6－10 TJY5型風道繼電器結構簡圖
1－蓋板；2－殼體；3－常開動觸頭；4－蓋；5－常開靜觸頭；
6－塑料體；7－出線環；8－反力彈簧；9－塑料座；10－膜式鋁片
4．動作原理
（1）TJY5A型風道繼電器
TJY5A型風道繼電器一般用于監視牽引電機和制動電阻通風設備的工作情況。
牽引電動機和制動電阻柜是依靠牽引風機和制動風機吹入的壓縮空氣將熱量帶走而進行冷卻的。TJY5A型風道繼電器的風壓取自牽引、制動風機風道，為正壓力。吹進牽引電動機或制動電阻柜的壓縮空氣從蓋板的小孔經管道進入膜片下方的空腔內，當風機正常工作時，風道某處的壓力達到繼電器的動作值時，膜片下方與上方的壓力差足以克服反力彈簧的反力，推動膜片向上移動，帶動常開動觸頭與靜觸頭閉合并保持一定的接觸壓力，接通相應的控制電路正常工作；當通風系統發生故障時，風量很小或?yàn)榱?，膜片下方與上方的風壓差很小或?yàn)榱?，膜片在反力彈簧的作用下?fù)位，使常開聯鎖觸頭斷開，從而切斷相應的控制電路。
（2）TJY5型風道繼電器
安裝于SS8型電力機車，用于監視硅整流裝置通風系統的工作。
硅整流裝置柜與牽引電動機和制動電阻柜不同，它是依靠硅風機吸出壓縮空氣來進行冷卻的。裝在硅整流裝置柜風道內的TJY5型風道繼電器和TJY5A型風道繼電器的結構相似，只是在它的蓋上有一管道，使膜片上方的空腔通過這一管道與硅整流裝置柜相連，膜片下方的空腔則通過繼電器蓋板上的小孔與大氣相通。由于硅風機正常工作時將硅整流裝置柜內的空氣吸向了大氣，故硅整流裝置柜風道內的壓力（膜片上方）低于大氣壓力（膜片下方），當風機正常工作，風道內的風壓達到其動作值時，壓力繼電器產生一負壓力，即吸力，使膜片在該吸力的作用下由下向上移動，推動塑料座克服反力彈簧的作用力運動，帶動常開聯鎖觸頭閉合并保持一定的接觸壓力，接通相應的控制電路正常工作；當通風系統發生故障時，風力不足或?yàn)榱悖て诜戳椈傻淖饔孟聫?fù)位，常開聯鎖觸頭斷開，切斷相應的控制電路。
可見，TJY5A型風道繼電器是由壓縮空氣將膜片向大氣側推動，是借助于正壓力來工作的；而TJY5型風道繼電器風道繼電器則是由大氣將膜片推向低于大氣壓力側，是借助于負壓力來工作的。
5．特點
該繼電器與TJV1型風速繼電器相比有以下優點：
（1）TJY5型風道繼電器取的控制量為壓力，且在風道內的采樣范圍小，因而可以將風道內的渦流及外界變化對繼電器的影響減小到很小程度；
（2）它動作可靠，不會發生象TJV1型風速繼電器那樣的抖動現象
（3）維護方便，一般不需要維修，若有塵埃進入堆積，清除即可；
（4）安裝方式靈活，通用性強。
6．參數
觸頭額定電壓……………………………………………………………………DC110V
觸頭額定電流…………………………………………………………………………3A
觸頭數量 …………………………………………………………………………1常開
風壓整定值…………………………………………………………………0.3kPa±10%
質量………………………………………………………………………………0.75㎏
二、風壓繼電器
(一)型號及含義
TJY3-1.5／11型和TJY3A-4.5／11型風壓繼電器。
T－鐵路機車用；
J－繼電器；
Y－壓力型；
3(3A)－設計序號；
1.5(4.5)－動作整定風壓值(kPa)；
11－常開常閉聯鎖觸頭數。
(二)作用
TJY3-1.5／11型是作為電力機車電阻制動和空氣制動間的安全聯鎖，在電阻制動時，電制動力并非恒定，需加一點空氣制動來限速。但空氣制動力不能太強，以免車輪被抱死，造成滑行而擦傷車輪。
TJY3A-4.5／11型是作為主斷路器的欠氣壓保護，避免在低氣壓下動作主斷路器。
(三)組成
兩種型號的繼電器結構基本相同，主要由傳動裝置和聯鎖觸頭組成(當然亦可分為測量、比較和執行三部分)。TJY3型壓力繼電器結構如圖6－11所示。

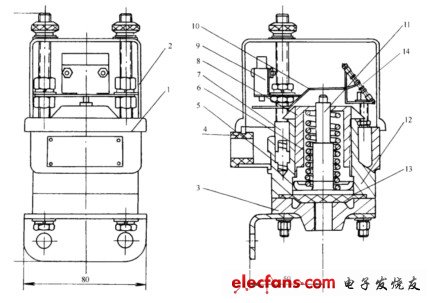

圖6－11 TJY3型壓力繼電器結構簡圖
1－殼體；2－上蓋；3－下蓋；4－橡皮環；5－彈簧；6－反力彈簧；7－止銷；8－調節螺母；
9－行程開關；10－支架組裝；11－活塞；12－閥體；13－橡膠薄膜；14－拉力彈簧。
如圖所示，空氣傳動裝置由橡膠薄膜、活塞、反力彈簧、調節螺母及拉力彈簧等組成。反力彈簧套裝在銅質活塞上，其一端壓裝在基座上；另一端與調節螺母相接?？尚D(zhuǎn)調節螺母來調整反力彈簧對活塞的作用力，從而達到對該繼電器的整定值的調整。調整完畢，止銷彈出，防止調節螺母的誤動作，影響該繼電器的整定值。
聯鎖觸頭采用LX19K行程開關。
TJY3A-4.5型的結構與TJY3-1.5型相似，只是行程開關換成微動開關，安裝支架、反力彈簧和閥體也略有不同。
(四)動作原理
當氣壓達到動作值時，空氣壓力大于反力彈簧的反力，推動橡膠薄膜及活塞上行，通過傳動件使接點動作。
（1）TJY3-1.5型風壓繼電器
當電力機車制動缸壓力低于150kPa時，在反力彈簧的作用下，空氣壓力不足以推動橡膠薄膜及活塞向上移動，行程開關的常閉聯鎖觸頭處于閉合狀態，該繼電器接通有關電阻制動電路。此時，電力機車使用的是電、空聯合制動來限制運行速度。
當司機操作空氣制動，補充電力機車制動缸壓力達到150kPa及以上時，被視為補充制動力過大。此時橡膠薄膜在空氣壓力的作用下，克服反力彈簧的作用力推動活塞上移，并通過支架組裝帶動行程開關動作，其常閉觸頭切斷電阻制動中的勵磁電路，電阻制動自動解除。
當制動缸壓力下降到釋放值100kPa時，橡膠薄膜在反力彈簧的作用下復位，行程開關的常閉聯鎖觸頭恢復閉合狀態，電阻制動電路重新接好，可再次施行電阻制動。
（2）TJY3A-4.5型風壓繼電器
當主斷路器儲風缸壓力超過450kPa時，該壓力繼電器動作，觸頭閉合，接通主斷路器合閘電路，主斷路器方能合閘。如果無此保護，主斷路器就有可能在過低氣壓下動作，造成不能可靠合閘，燒壞主斷路器合閘線圈，或者在過低氣壓下合閘后不能保證可靠分閘的危險，甚至更大的故障?，F(xiàn)在，主斷路器分閘電路也受此風壓繼電器控制，以確保主斷路器能可靠動作，保證電力機車出現故障時能可靠分閘，切斷機車總電源，防止故障范圍擴大。
SS8型機車上：
一個TJY3-1.5／11型風壓繼電器，是電阻制動和空氣制動間的安全聯鎖。
一個TJY3-4.5／11型風壓繼電器，作主斷路器的欠氣壓保護。
另一個TJY3-4.5／11型風壓繼電器，用來檢測機車蓄能制動器供風的停車制動風管的風壓，當停車制動風管壓力低于450kPa時，蓄能制動器會上閘抱輪，若司機不注意就會引起動輪遲緩。它的作用是當停車制動風管風壓低于450 kPa時，繼電器觸頭閉合，司機臺上“停車制動”信號燈亮，提醒司機風管壓力偏低應采取措施。
(五)主要技術參數
觸頭型式……………………………………………………………………橋式雙斷點
觸頭數量…………………………………………………………………1常開1常閉
觸頭額定電壓……………………………………………………………………DC110V
觸頭額定電流…………………………………………………………………………5A
額定氣壓…………………………………………………………………………900kPa
TJY3型
觸頭接通風壓……………………………………………………………………150kPa
觸頭斷開風壓………………………………………………………………100±10kPa
TJY3A型
觸頭接通風壓 ……………………………………………………………450～465kPa
觸頭斷開風壓 ……………………………………………………………400～425kPa
三、油流繼電器
(一)型號及含義
TJV2型油流繼電器。
T－鐵路機車用；
J－繼電器；
V－速度；
2－設計序號。
此外還有LJ－38和YJ－100等型號，結構基本相同。
(二)作用
油流繼電器是電力機車牽引變壓器的附件，用來監視變壓器循環系統的工作情況，當油流停止或不正常時，給司機發出警告信號。在牽引主變壓器兩端的循環油管內，各設置有一個TJV2－1/11型油流繼電器。
(三)組成
如圖6－12所示，由葉片、扭簧和接線柱組成。
其測量機構由繞球軸承轉動的葉片和扭簧組成，執行機構為由葉片和接線柱9組成的常閉聯鎖觸頭承擔。
(四)動作原理
當油流正常循環時，油流推動葉片克服扭簧的扭力而轉動，使常閉聯鎖觸頭（葉片3和接線柱9）斷開，司機臺上無電信號顯示；當油流停滯時，葉片在扭簧作用下返回，同接線柱9接觸，電信號電路經接線柱9、葉片、扭簧和接線柱10而接通，司機臺上顯示相應的電信號，表示油流不正常。
該型油流繼電器管體上標有油流方向箭頭，分左、右兩方向，不能裝錯。

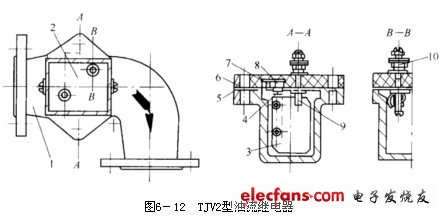

圖6－12 TJV2型油流繼電器
1－連管；2－外罩；3－葉片；4－扭簧；5－橡膠墊；
6－底板；7－球軸承；8－轉軸；9、10－接線柱。
近幾年來，在電力機車上還采用了新型的電子繼電器(晶體管保護裝置)，它具有功能好，體積小，動作靈敏，可靠等優點。其組成亦可分為測量環節、比較環節和執行環節等三大部分。通過觸發器的翻轉狀態變化(晶體管的導通和截止)來完成控制電路的通和斷，由于電路的通或斷是靠晶體管的導通和截止來實現，無明顯的開斷點，所以也稱無觸點電器(實際上，為了擴大輸出功率，有時晶體管繼電器的最終輸出用的是小型中間繼電器)。
一般電子繼電器中還采用了大量的電阻、電容和二極管等，用來組成各功能電路。
