一、概述

電氣化鐵路的牽引動力是電力機車，機車本身不帶能源，所需能源由電力牽引供電系統提供。牽引供電系統主要是指牽引變電所和接觸網兩大部分。變電所設在鐵道附近，它將從發電廠經高壓輸電線送來的電流，送到鐵路上空的接觸網上。接觸網是向電力機車直接輸送電能的設備，是電氣化鐵路的動脈。我國電氣化鐵路的牽引供電制式從一開始就采用單相工頻（50赫）25KV交流制。

電力機車?yán)密図數氖茈姽瓘慕佑|網獲得電能，牽引列車運行。因此，受電弓是電力機車從接觸網接觸導線上受取電流的一種受流裝置。它通過絕緣子安裝在電力機車的車頂上，是一種鉸接式的機械構件。當受電弓升起時，其滑板與接觸網導線直接接觸，從接觸網導線上受取電流，并將其通過車頂母線傳送至機車內部，供機車使用。

受電弓靠滑動接觸而受流，是電力機車與固定供電裝置之間的連接環節，其性能的優劣直接影響到電力機車工作的可靠性。隨著電力機車運行速度的不斷提高，對其受流性能也提出了越來越高的要求。

其基本要求是：滑板與接觸導線接觸可靠；磨耗小；升、降弓時不產生過分沖擊；運行中受電弓動作輕巧、平穩、動態穩定性好。

為此，在接觸導線高度允許變化的范圍內，要求受電弓滑板對接觸導線有一定的接觸壓力，且升、降弓過程具有先快后慢的特點，即升弓時滑板離開底架要快，貼近接觸導線要慢，以防彈跳(彈跳會產生弓網間的拉弧造成弓網的燒損)；降弓時滑板脫離接觸導線要快(以防拉弧造成燒損)，落在底架上要慢(防止對底架有過分的機械沖擊)。

電力機車上安裝有兩臺受電弓，正常運行時一般只升后弓，前弓備用。按結構形式分，受電弓分為雙臂受電弓和單臂受電弓兩種。雙臂受電弓結構對稱，側向穩定性好，但結構復雜，調整困難。單臂受電弓結構簡單，尺寸小，重量輕，調整容易，具有良好的動特性，高速時動態跟隨性及受流特性較好，故而被現代電力機車廣泛采用。

目前，電力機車上采用有各種型號的受電弓，如SS1型、SS3B型機車采用的TSG1-600／25型受電弓，SS4改型機車采用的TSG1-630／25型和LV260-2型受電弓，SS6型機車上采用的TSG3-630／25型單臂受電弓，SS9型機車上采用的DSA－200型受電弓等。各型受電弓的某些零部件雖略有不同，但其基本結構有許多相似之處。本節以SS8型和SS9型電力機車上采用的受電弓為例加以介紹。

二、TSG3－630/25型單臂受電弓

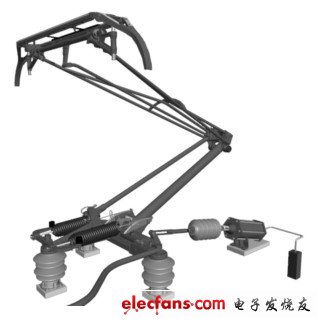

圖7－2　TSG3－630/25型單臂受電弓外形

（一）主要技術參數

額定工作電壓………………………………………………………………………25kV

額定工作電流………………………………………………………………………630A

最大運行速度…………………………………………………………………170km／h

靜態接觸壓力 ………………………………………………………………(90±10)N

工作高度…………………………………………………………………500～2 250mm

最大升弓高度 …………………………………………………………………2 600mm

折疊高度 …………………………………………………………………………228mm

弓頭總長度 ……………………………………………………………………2 085mm

滑板長度 ………………………………………………………………………1 250mm

傳動氣缸工作氣壓 ……………………………………………………520～1 000kPa

從0～1 800 mm間升弓時間 ……………………………………………………6～8s

從1 800～0mm間降弓時間………………………………………………………5～7s

降弓位保持力 ………………………………………………………………………80N

（二）基本結構及主要部件作用

TSG3-630／25型單臂受電弓應用于韶山8型電力機車，由底架部分、鉸鏈機構、弓頭部分、傳動機構和控制機構等組成，其基本結構如圖7－3所示，現分述如下。

1．底架部分

底架部分是整個受電弓的基座部分。

底架由縱梁2和橫梁12組成，用型材組焊成“T”字形。作為受電弓的基礎，通過三個絕緣子固定在機車頂蓋上，因此整個受電弓具有耐受一定電壓的電氣性能。為了使受電弓不發生變形而影響其性能，要求剛性底架有一定的機械強度。

縱梁2上組焊有推桿支座3，此外，底架上還裝有兩組升弓彈簧8，一套鉸鏈機構和一副阻尼器14等部件。升弓彈簧由外圈和內圈兩組彈簧套裝而成，其一端與縱梁相連，另一端與下臂桿的底部相連。阻尼器用于有效地吸收機車高速運行時產生的沖擊和振動，保證滑板與接觸導線良好的接觸，其一端與下臂桿鉸鏈，另一端與推桿支座鉸鏈。

2．鉸鏈機構

鉸鏈機構是用來實現弓頭升降運動的機構。

它包括下臂桿5、上部框架15、推桿16、平衡桿18、中間鉸鏈座17等。這些部件由無縫鋼管組焊而成，通過鉸鏈座鉸鏈，各鉸鏈處都裝有滾動軸承，并采用金屬軟編織線進行短接，防止電流對軸承的電蝕。

上部框架15其一端與弓頭彈簧盒10的上鉸鏈用螺栓連接，另一端借助于壓板用螺栓裝在中間鉸鏈座17上。

上部框架上還裝有平衡桿18，其功能是保證弓頭滑板面在受電弓整個工作高度范圍內，始終保持水平狀態。

下臂桿5用無縫鋼管組焊成“T”字形構件，在轉軸13一端有兩組升弓彈簧8，與升弓彈簧連接的掛繩7緊貼著弧形調整板6，這樣受電弓在工作高度范圍內，盡管升弓彈簧拉力有變化，但所產生的升弓轉矩，足以維持弓頭的接觸壓力基本不變。阻尼器14一端與下臂桿5鉸鏈，另一端與推桿支座3鉸鏈，當機車高速運行時，弓頭滑板與接觸導線跟隨性更好。

調節螺栓4的伸出量，便可改變弧形調整板6上的傾角，也就改變了壓力特性的擺動趨向。

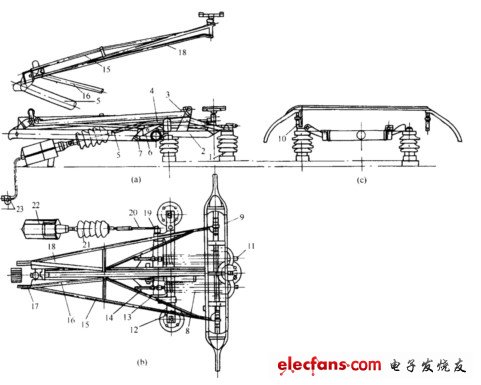

圖7－3　TSG3－630/25型單臂受電弓結構簡圖

1－絕緣子；2－縱梁；3－推桿支座；4－調整螺栓；5－下臂桿；6－弧形調整板；

7－掛繩；8－升弓彈簧；9－弓頭；10－彈簧盒；11－升弓彈簧調整桿；12－橫梁；

13－轉軸；14－阻尼器；15－上部框架；16－推桿；17－中間鉸鏈座；18－平衡桿；

19－轉臂；20－U形連桿；21－連桿絕緣子；22－傳動氣缸；23－緩沖閥。

3．弓頭部分

弓頭部分由滑板框架、羊角、滑板、彈簧盒、固體潤滑劑等組成，如圖7－3(c)所示。

滑板框架用鋼板壓制后鍍鋅而成，羊角為鑄鋁件。羊角與滑板框架組裝，連接成整個弓頭外形。在滑板框架上裝有兩排粉末冶金滑板和兩排固體潤滑劑。

滑板是直接與接觸導線接觸受流的部件，它是受電弓故障率較高的部件之一，最常見的故障是磨耗到限和拉槽。目前采用的滑板有碳滑板、鋼滑板、鋁包碳滑板、粉末冶金滑板等。其中，碳滑板較軟，滑板自身磨耗較大，需經常更換，適用于銅接觸導線；鋼滑板較硬，對接觸網磨耗較大，適用于鋼鋁接觸導線；粉末冶金滑板的主要成分是鐵、銅和潤滑油，它有較好的自潤滑性和一定的機械強度，電阻率也較小，與接觸網導線接觸受流性能良好，既能同時適用于銅接觸導線和鋼鋁接觸導線，又有助于減少因滑板損壞而造成的刮弓事故，是目前較為理想的滑板材料。SS8型電力機車上采用的TSG3-630／25型單臂受電弓使用的就是粉末冶金滑板，其初始厚度為10mm，磨損至3mm后必須更換。

彈簧盒使弓頭與鉸鏈機構進行彈性連接，保證機車運行時，弓頭能隨著接觸網導線高度和馳度的變化而作前后點頭、上下動作，以便改善受流質量。

4．傳動機構

傳動機構是用來傳遞力矩，實現對受電弓的升、降運動的控制，它與受電弓為電絕緣。

傳動機構由傳動氣缸22、連桿絕緣子21、U形連桿20、轉臂19等組成。連桿絕緣子連接在傳動氣缸與U形連桿之間，U形連桿與轉臂連接，轉臂再與下臂桿轉軸連接在一起。

傳動氣缸是受電弓的動力裝置，進氣時升弓，排氣時降弓，其缸體與水平面成15°仰角，安裝在機車頂蓋上，如圖7－3所示。

5．控制機構

控制機構實現對受電弓的升、降弓運動的控制。

TSG3-630／25型受電弓的控制機構由緩沖閥和升弓電空閥組成，安裝在機車內部，以便在機車內部調整升、降弓時間。

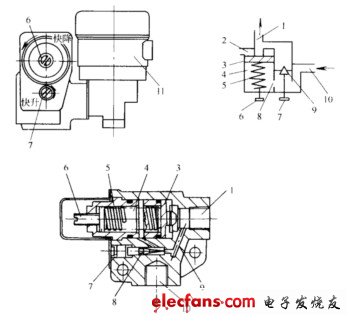

圖7－4　緩沖閥結構示意圖

1－緩沖閥排氣口；2－快排閥快排口；3－快排閥活塞；4－氣室；5－快排閥反力彈簧；

6－快排閥調節螺釘；7－節流閥調節螺釘；8、9－暗道；10－進氣口；11－電空閥。

緩沖閥實際上是一個流量控制閥，它借助改變通流管路的截面大小來調節氣流量，滿足受電弓升、降弓過程先快后慢的動作要求，減小對接觸網和車頂?shù)臎_擊和振動，避免降弓時的拉弧現象。它由快排閥和節流閥兩部分組成，如圖7－4所示，主要包括氣室4、快排閥活塞3、快排閥反力彈簧5、快排閥調節螺釘6、節流閥調節螺釘7、暗道8和9等部件。緩沖閥的進氣口10與升弓電空閥下方的進氣口相連，壓縮空氣經緩沖閥閥體內的小孔，通過不同截面的暗道，分別送入節流閥和快排閥。緩沖閥的排氣口1與受電弓傳動氣缸的進風口相連。

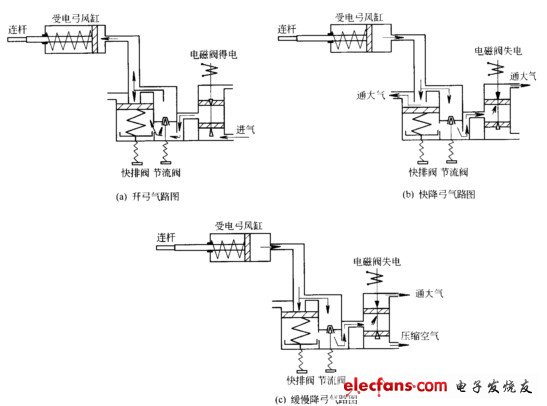

圖7－5的、(b)、(c)圖分別表示了受電弓升弓、快速降弓、緩慢降弓的動作原理示意圖。

圖7－5　緩沖閥動作原理示意圖

（a）升弓過程；(b)快速降弓過程；(c)緩慢降弓過程。

升弓過程是壓縮空氣壓縮降弓彈簧的過程，節流閥口的大小，直接控制著壓縮空氣進入傳動氣缸的快慢。當節流閥口調好后，升弓初始，降弓彈簧的壓力最小，克服該力所需要的氣壓較小，節流閥口的進出氣壓差最大，此時傳動氣缸中活塞的移動較快，升弓迅速；隨著弓頭的逐漸上升，降弓彈簧的壓力逐漸增大，克服該力所需要的氣壓也逐漸增大，因此，節流閥口的氣壓差逐漸減小，進入氣缸的氣流逐漸減慢，升弓的速度也逐漸減慢。這就實現了受電弓升弓時先快后慢的動作要求，減小了對接觸網的沖擊和振動。

降弓時，電空閥失電，傳動氣缸內的壓縮空氣經節流閥、電空閥排向大氣。降弓初始，傳動氣缸內氣壓較大，作用于快排閥上方的力大于快排閥下方彈簧所產生的力，快排閥閥口打開，傳動氣缸內的壓縮空氣通過快排閥閥口大量排向大氣，使受電弓弓頭迅速脫離接觸網。隨著傳動氣缸內氣壓的逐漸下降，在快排閥內彈簧作用下，快排閥閥口關閉，氣缸內的殘余氣體從節流閥口徐徐排出，受電弓下降的速度減慢。這就保證了弓頭迅速脫離接觸網避免了拉弧現象，后變成緩慢下降，不會對受電弓底架和車頂產生有害沖擊。

緩沖閥的閥體上有兩個成錐形的調節螺釘，如圖7－4所示，上面的是降弓時間調節螺釘，下面的是升弓時間調節螺釘。順時針旋轉升弓時間調節螺釘時，節流閥閥口進風量減小，升弓時間延長；反之，則升弓時間縮短。同理，可以調整降弓時間。

（三）動作原理

升弓時，司機按下受電弓按鍵開關，升弓電空閥得電，氣路打開，壓縮空氣經緩沖閥的節流閥進入傳動氣缸，推動活塞克服降弓彈簧的作用力，帶動連桿絕緣子和U形連桿右（外）移，解除了對下臂桿的約束力，升弓彈簧拉動下臂桿和推桿順時針轉動，推桿推動鉸鏈座和上部框架逆時針旋轉，帶動受電弓弓頭升起。

降弓時，司機恢復受電弓按鍵開關，受電弓電空閥失電，供風口通大氣，傳動氣缸內的壓縮空氣經快排閥、電空閥排向大氣，在降弓彈簧的作用下，活塞帶動U形連桿左（內）移，當U形連桿與下臂桿轉軸接觸后，迫使轉軸向下移動，強制下臂桿做逆時針轉動，最終使弓頭下降到落弓位。

三、DSA－200型受電弓

SS9型電力機車上安裝有兩架DSA－200型受電弓，它是一種采用氣囊驅動升弓的單臂式受電弓，主要應用于干線電力機車，該受電弓裝有阻尼器和ADD自動降弓裝置。

（一）主要技術參數

主要技術參數

額定工作電壓…………………………………………………………………………25 kV

額定工作電流………………………………………………………………………1 000 A

設計速度…………………………………………………………………………200 km／h

靜態接觸壓力 …………………………………………………………70 N±10 N，可調

最低工作高度(包括絕緣子)………………………………………………………888 mm

最高工作高度(包括絕緣子)……………………………………………………2 800 mm

最大升弓高度(包括絕緣子)……………………………………………………3 000 mm

折疊高度(包括絕緣子)……………………………………………………………588 mm

集電頭總長度……………………………………………………………………1 950 mm

集電頭寬度 ………………………………………………………………………580 mm

滑板總長度………………………………………………………………………1 576 mm

碳滑板……………………………………………………………………………1 250 mm

輸入空氣壓力 ………………………………………………………………0．4～1 MPa

接觸壓力為70 N時空氣壓力 ……………………………………約0．36～0．38 MPa

（二）結構及作用

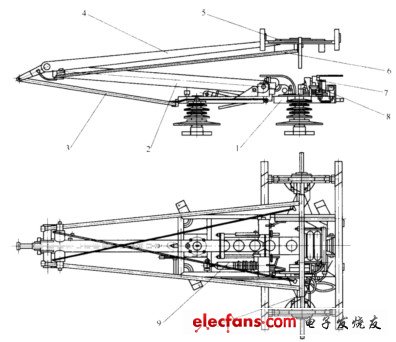

DSA－200型受電弓的結構如圖7－7所示(包括閥板，在機車內，圖中未標出)。

圖7－7　DSA200型受電弓

1－底架；2－下臂桿；3－導桿；4－上部框架；5－集電頭；6－集電頭導向裝置；

7－驅動裝置；8－氣路組裝；9－阻尼器；10－編織線。

1．底架部分

剛性底架由型材(鋼材)組焊而成，它是整個受電弓的基座部分，并通過絕緣子固定在機車車頂上。底架上裝有升弓氣囊、一套鉸鏈機構和一副受電弓的阻尼器等。升弓氣囊和阻尼器一端安裝在底架上，另一端均安裝在鉸鏈機構中的下臂桿上。

2．鉸鏈機構

鉸鏈機構是實現集電頭升降運動的機構，包括有上框架、下臂桿、拉桿和平衡桿等，它們通過各種鉸鏈座鉸接。上框架是由壓型鋁合金型材和板材焊接而成，下臂桿是由管材組焊而成，拉桿和平衡桿為不銹鋼材料。各鉸接處都裝有滾動軸承并采用金屬軟編織線進行短接，以防止電流對軸承的燒損，平衡桿的作用是保證集電頭滑板面在受電弓整個工作高度范圍內，始終保持基本水平狀態。

3．集電頭部分

集電頭部分包括集電頭支撐和集電頭。集電頭是直接與接觸導線接觸受流的部分，其上裝有碳滑板。集電頭支撐垂懸在4個拉簧下方，兩個扭簧安裝在集電頭和上臂間，克服橫向偏移，這種結構使滑板在機車運行方向上移動靈活，而且能夠吸收橫向方向上的沖擊，達到保護滑板的目的。

動態接觸壓力(隨速度的變化增加或減少)可以通過安裝集電頭翼片來對不同速度等級的機車進行調節(如用戶需要)。

滑板中有氣腔，通有壓縮空氣，如果滑板出現磨損到極限或斷裂時，受電弓會迅速自動降下，更換滑板后，自動降弓裝置重新啟動。

4．升弓裝置和氣路組裝

升弓裝置傳遞、實現對受電弓升降運動的控制，升弓裝置包括氣囊組裝、矩形管、支架組焊、螺桿、四聯體等組成。升弓裝置一頭安裝在底架上，另一端通過鋼絲繩與螺栓固定在下臂桿的調整板上。

氣路組裝是由閥板和提供壓縮氣體的管路組成，閥板安裝于機車內，通過調節節流閥開口的大小來控制升降弓時間，管路一端和升弓裝置的氣囊連接，另一端與絕緣軟管連接，由機車供風斷風，從而實現升降弓控制。

（三）動作原理

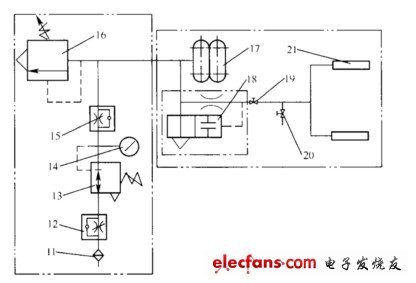

帶自動降弓裝置的氣囊驅動式受電弓的氣路原理如圖7－8所示，包括空氣過濾器11、單向調速閥(升弓)12、調壓閥13、氣壓表14、單向調速閥(降弓)15、穩壓閥16、氣囊17、氣控快排閥18、截止閥19、試驗閥20、帶有氣腔的碳滑板21及管路。

DSA－200型受電弓由空氣回路進行控制。升弓時電磁閥得電，氣路打開，壓縮空氣通過空氣過濾器11、單向調速閥(升弓)12、調壓閥13、氣壓表14、單向調速閥(降弓)15、穩壓閥16，進入氣囊17，同時壓縮空氣通過管路經氣控快排閥18向具有氣腔的受電弓碳滑板21供氣，從而由壓縮空氣管路及氣囊中的壓縮空氣驅動實現升弓。

當受電弓正常降弓時，啟動裝置在壓縮空氣輸入端前端的電控排氣閥進行排氣，受電弓靠自重落弓。

當受電弓滑板破裂、磨損到極限或管路發生泄漏時，則換向閥打開，氣囊17及管路中的壓縮空氣經過換向閥的排氣口排放到大氣中。同時，帶有觸點開關的空氣壓力繼電器將動作，通過電器信號通知機車在管路系統中出現壓力下降，在受電弓與接觸網脫離之前，主斷路器可以先切斷。從而保證受電弓不會在帶電負載的情況下從接觸網線脫開。

圖7－8　DSA200受電弓升弓裝置和氣路裝置原理圖

11－空氣過濾器；12－單向調速閥（升弓）；13－調壓閥；14－氣壓表；15－單向調速閥（降弓）；

16－穩壓閥；17－氣囊；18－氣控快排閥；19－截止閥；20－試驗閥；21－碳滑板（2件）。

四、靜特性

在靜止?fàn)顟B(tài)下，受電弓滑板在工作高度范圍內對接觸網導線的壓力稱為受電弓的靜態接觸壓力。該值的大小直接影響受電弓受流的質量。靜態接觸壓力偏小，則接觸電阻增大，功率損耗增加，機車運行時易產生離線和電弧，從而導致接觸導線和滑板的電磨損增加；壓力偏大，則機械磨損增加，甚至造成滑板局部拉槽，進而造成接觸導線彈跳拉弧，以致刮弓。因此，要求受電弓在其工作高度范圍內有一個較為合適的、基本不變的接觸壓力，這個接觸壓力由受電弓機械結構和各部分參數決定。適當?shù)撵o態接觸壓力可以使受電弓與接觸網導線正常接觸，減少離線，克服風和高速氣流及輪軌傳來的機械振動的影響，保證良好的受流特性。

受電弓的靜態接觸壓力與工作高度之間的關系稱為受電弓的靜特性，它可以用受電弓的靜態特性曲線來表示，如圖7－9所示。

由圖7－9可以看出以下三點：

1．在工作高度范圍內，受電弓的靜態接觸壓力變化不大。這是因?yàn)楫a(chǎn)生接觸壓力的升弓彈簧在升弓高度變化時變形不大和弧形調整板的作用所致。

2．受電弓上升過程與下降過程的靜態特性曲線不重合。其原因是受電弓活動關節存在著摩擦力。由于該摩擦力始終與運動方向相反，因此，在升、降弓過程的靜態特性曲線之間的接觸壓力差約為兩倍的摩擦力。當接觸網導線向下傾斜而要求弓頭滑板跟隨下降時，該摩擦力使接觸壓力增加；同理，當接觸網導線向上傾斜而要求弓頭滑板跟隨上升時，該摩擦力使接觸壓力減小。所以，為了減小摩擦力，在受電弓的各鉸接部分均裝有滾動軸承。

3．調整弧形調整板的傾角，可以改變受電弓靜態接觸壓力的大小。傾角減小，靜態特性曲線的下端左移，反之則右移。

圖7－9　受電弓的靜態特性曲線

1－正常壓力的靜態特性曲線；2－弧形調整板傾角小時的靜態特性曲線；

3－弧形調整板傾角大時的靜態特性曲線。

a－受電弓上升的靜態特性曲線；b－受電弓下降時的靜態特性曲線。

五、維護與調整

(一)維護

使用前，應檢查所有的緊固件狀態是否良好；軟編織導線是否完整，有斷股嚴重的應及時更換；絕緣子不允許有裂痕，并應保持其干凈清潔；弓頭滑板應保持平整，連接平滑，對已磨耗到限的滑板和潤滑劑應及時更換。

(二)調整

調試必須由兩個人來進行（一人在司機室，一人在車頂部）。在進行調試工作之前，受電弓應進行兩、三次升弓和降弓操作。使用專用的受電弓試驗臺或測量范圍在0～100N的彈簧秤進行測試。

1．靜態接觸壓力的調整

一般調整時，在受電弓弓頭上加掛一90N的重物，正常情況下，弓頭在任意工作高度上應能停留。若弓頭在工作高度的上限段不能停留，則應調整升弓彈簧調節螺釘，即改變升弓彈簧的變形量，加大或減小升弓力；然后檢查弓頭在工作高度的下限段，若弓頭在工作高度的下限段不能停留，則調整螺栓4，改變弧形調整板的傾角，也就是通過改變升弓彈簧組的工作高度之間的變形量來使其滿足要求。

這只是粗略進行調整，精細地對靜態接觸壓力的調整必須采用專用的實驗臺進行。

2．升、降弓時間的調整

升、降弓時間是指在額定工作氣壓下，以落弓位滑板的頂部為參考點，受電弓由0 mm升到1800mm或由1800mm降到0mm所需要的時間。

一般先調升弓時間，調整節流閥調節螺釘，通過改變節流閥口大小就可初步調整升弓時間。然后再調整快排閥調節螺釘，通過調節快排閥彈簧的壓縮量，改變快排的時間長短，從而調整降弓時間。這種調試過程要反復進行多次，相互兼顧，以便滿足受電弓的升、降弓時間和先快后慢的動作要求。

3．弓頭的調整

受電弓弓頭的調整包括弓頭平衡的調整和彈簧盒的調整。檢查弓頭在工作范圍內任一高度的前后擺動量，若不為水平對稱，則應調整平衡桿，通過改變平衡桿的長度，保持弓頭滑板面的水平。弓頭彈簧盒內裝有彈簧盒桿和弓頭彈簧。彈簧盒桿應上下活動自如，無阻滯現象，否則應對弓頭進行詳細的檢查，找出影響盒桿運動的原因。因?yàn)楣^受到來自于接觸網上硬點的沖擊，常伴隨有弓頭的變形，所以此項調整較為復雜。若為盒桿內彈簧的原因，則應更換彈簧。
