一、概述
電力機車兩端各有一個司機室，為便于雙端操作，在機車的I、Ⅱ端司機室各裝有一臺結構完全相同的主司機控制器；同時，為了便于調車作業，在I、Ⅱ端司機室靠近正司機座位側窗下各裝有一臺結構完全相同的輔助司機控制器，又名調車控制器(近年來，在標準化司機室內，逐漸取消了輔助司機控制器)。
SS4改型電力機車采用的是TKSl4A型主司機控制器(T－鐵路機車用；K－控制器；S－司機；14－設計系列號；A－設計序號)和TKSl5A型調車控制器；SS8型電力機車采用的是TKS14B型主司機控制器和TKS15B型調車控制器。兩種型號機車的控制器基本相似，本節在介紹SS8型電力機車司機控制器的基礎上，對SS9型電力機車標準化司機室內所采用的新型司機控制器也作一簡單介紹。
二、SS8型電力機車司機控制器
TKS14B型主司機控制器

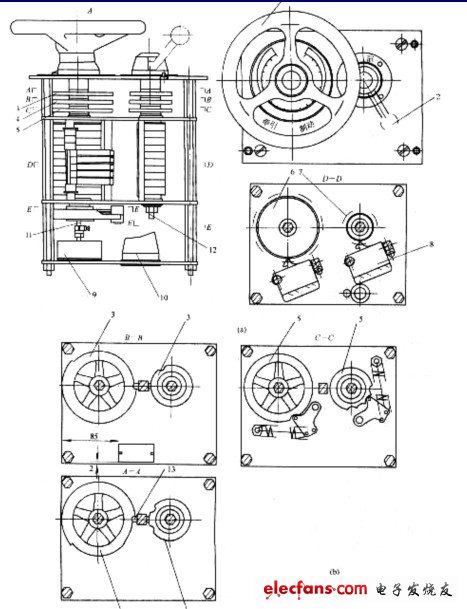

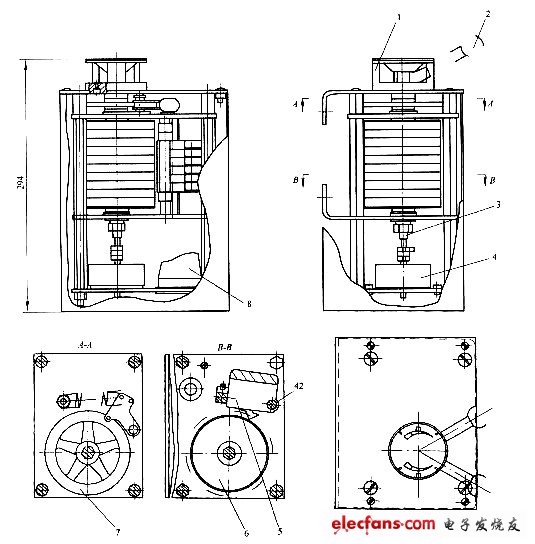

圖7－43 TKS14B型主司機控制器
1－手輪；2－手柄；3－凸輪；4－凸輪；5－定位凸輪；6－凸輪架；7－凸輪塊；
8－輔助觸頭盒；9－電位器；10－插座；11－主軸；12－轉換軸；13－鎖柱。
(一)主要技術參數
額定電壓………………………………………………………………………DCll0V
額定電流……………………………………………………………………………5A
觸頭開距 …………………………………………………………兩斷點之和≥4mm
觸頭超程 …………………………………………………………………0.5～1 mm
觸頭終壓力 …………………………………………………………………2×1.0N
手柄操作力 ……………………………………………………………………≯50N
(二)結構及主要部件作用
主司機控制器和調車控制器從結構來看都屬于凸輪控制器，與鼓形控制器不同的是，它的凸輪是由凸輪架和凸輪塊拼裝而成的，因而每一個凸輪的凸凹形狀可根據控制需要而改變。
TKS14B型司機控制器由上層、中上層、中下層和下層四部分構成，各層之間由鋼板隔開，并由6方支柱支撐：左右兩側裝有主軸11和轉換軸（也稱換向軸）12，主軸用于調節機車的速度，換向軸用于控制機車的運行狀態及方向，如圖7－43所示。
該控制器的上層為主司機控制器的面板，如圖7－43的A向圖，其上有手輪1，手柄2；中上層主要為機械聯鎖裝置，包括作為聯鎖用的凸輪組3(B－B剖面)、凸輪組4(A－A剖面)、定位用的凸輪組5(C－C剖面)及鎖柱13；中下層包括作為控制，用以實現電邏輯要求的凸輪架6和安裝在其上的凸輪塊7，以及輔助觸頭盒8(見圖7－43的D－D剖面)；下層主要有電位器9及接線插座10。
電位器9固定在主軸上，它為塑料導電膜電位器。輔助觸頭盒8由兩根檔棍固定，其接觸組件為雙斷點橋式常閉型結構，具有自潤滑功能。
根據觸頭閉合表的需要，手輪可在“牽引”區域或“制動”區域內操縱主軸轉動，與此同時，帶動電位器9隨主軸一起轉動，電位器“1”、“2”端輸出電壓的大小隨之改變，該電壓被作為機車電路的指令來決定電機的轉速，最終達到調節機車速度的目的。主軸轉動時，自“0”位開始可順時針方向或逆時針方向各轉動150°：順時針方向0°～15°區域?yàn)?ldquo;0”位區，在此區域內，司機控制器無輸出(即電位器1、2端電壓約為0 V)，15°～150°區域?yàn)?ldquo;牽引”區域；同理，逆時針方向0°～15°區域?yàn)?ldquo;0”位區，司機控制器無輸出，15°～150°區域?yàn)?ldquo;制動”區域。（見圖7－47、7－48）
主軸上裝有10層凸輪架，其中7層為備用層，另3層根據主軸觸頭閉合表的要求，在凸輪架上安裝相應的凸輪塊。凸輪架上，裝有凸輪塊的地方形成凸緣，無凸輪塊的地方形成凹槽。
主軸下方對應安裝有輔助觸頭盒，當主軸轉動到凸緣對準輔助觸頭盒的杠桿時，該輔助觸頭盒的觸點斷開，當主軸轉動到凹槽對準輔助觸頭盒的杠桿時，輔助觸頭盒的觸點閉合。轉換軸與主軸的結構及控制方式相似，其備用層只有5層，凸輪塊的位置和形狀根據轉換軸觸頭閉合表的要求設計和布置。
換向軸共有“后”、“0”、“制”、“前”四個位置，這四個位置由機械聯鎖裝置中定位凸輪來定位。

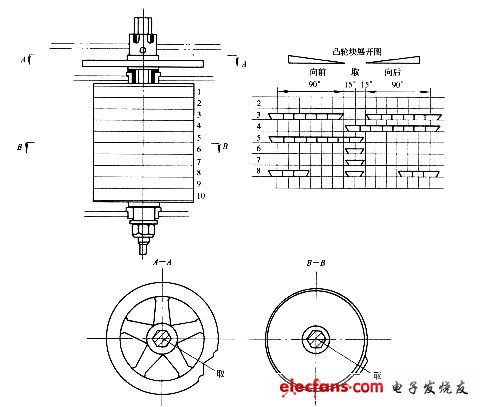

圖7－44 主軸組裝

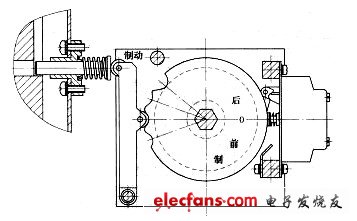

圖7－45 轉換軸組裝
(三)控制原理
1．機械聯鎖關系
司機借助手輪1及手柄2實現對司機控制器的操作。手輪1固定在面板上，手柄為可取式(鑰匙式)，利用面板上限位器的缺口，保證只有當轉換軸處于“0”位時才能將手柄插入或取出。手柄同時又是調車控制器(TKS15B型)的手柄。同樣，利用調車控制器面板上限位器的缺口，保證只有當調車控制器的主軸處于“取”位時，手柄才能插入或取出。這樣，整臺機車的主司機控制器和調車控制器共享一個活動手柄，從而保證了機車在運行中，司機只能操作一臺司機控制器，其余3臺均被鎖在“0”位或“取”位，不致引起電路指令發生混亂。
為了防止司機可能產生的誤操作，確保機車設備及機車運行安全，司機控制器的手輪與手柄之間設有機械聯鎖裝置，它們之間的聯鎖要求如下：
(1)手柄在“0”位時，手輪被鎖在“0”位不能動作；
(2)手柄在“前”或“后”位時，手輪可在“牽引”區域轉動；
(3)手柄在“制”位時，手輪可在“制動”區域轉動；
(4)手輪在“0”位時，手柄可在“0”、“前”、“后”、“制”各位間任意轉動；
(5)手輪在“牽引”區域時，手柄被鎖在“前”位或“后”位；
(6)手輪在“制動”區域時，手柄被鎖在“制”位。
上述機械聯鎖要求是由機械聯鎖裝置來實現的。機械聯鎖裝置主要由凸輪3、4及鎖柱構成(見圖7－43中B一B、A－A視圖)。
圖7－46 輔助觸頭盒
1－觸頭盒體和蓋；2－觸頭彈簧；3－恢復彈簧；4－杠桿；
5－動觸頭；6－靜觸頭；7－接線片；8－軟連接。
2．觸頭閉合表要求的實現
電邏輯即閉合表的要求是由主軸、轉換軸、輔助觸頭盒及電連接來實現的，它們的結構分別如圖7－44、圖7－45、圖7－46所示。

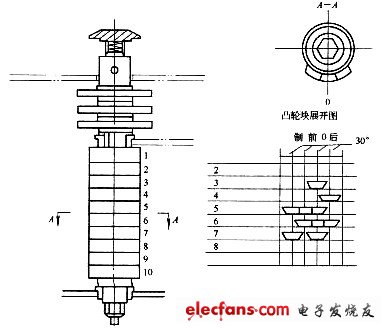

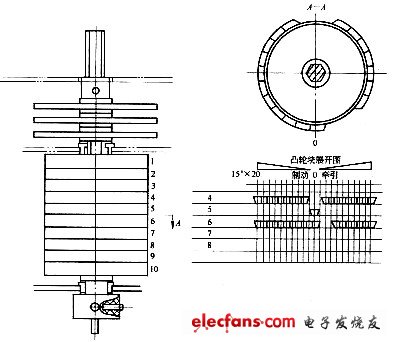

圖7－43的D－D視圖中的凸輪架上裝有凸輪塊。當轉動手輪時，主軸、凸輪架隨之轉動，當凸輪塊的位置轉動到輔助觸頭盒的杠桿位置時，杠桿受到凸輪塊的擠壓而將與其連動的動觸頭頂開，此時，與該輔助觸頭盒相連的控制線失電；當主軸轉動到輔助觸頭盒杠桿處的凸輪架上無凸輪塊時，由于輔助觸頭盒恢復彈簧的作用，輔助觸頭盒的觸點閉合，這樣，與該輔助觸頭盒相連的控制線得電。利用此原理，可根據電路原理圖上司機控制器各控制線得、失電情況，在主軸、轉換軸的凸輪架上布置相應的凸輪塊(見圖7－44中主軸凸輪塊展開圖、圖7－45中轉換軸凸輪塊展開圖)以滿足要求。
這種結構非常靈活、方便。對于不同型號的機車，可能有不同的閉合表要求，但使用這種系列司機控制器，不需要重新設計新的凸輪來滿足不同閉合表的要求，只需要將凸輪塊的位置按照各種閉合表的要求重新拼裝即可。所以，這種結構是司機控制器系列化、通用化較理想的結構。
3．電位器的調節
手輪調速主要是通過調節電位器輸出電阻的大小來實現的。
該型司機控制器采用塑料導電膜，其電阻分配如圖7－47所示。圖中，135°區域?yàn)橛行щ姎饨嵌龋?0°區域的出線端子為“3”端，60°區域的出線端子為“1”端，135°區域?yàn)?ldquo;2”端。在135°區域內有一個固定電阻與一個均勻分布的同樣大小的可調電阻。電氣原理圖如圖7－48所示。

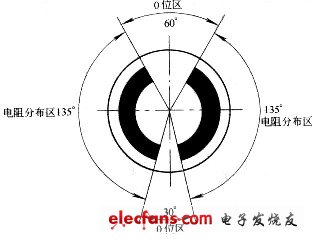

圖7－47 電位器電阻分布示意圖
圖7－48中的電阻代表的是“牽引”區域或“制動”區域的單邊電阻，兩邊的結構以“0”位為中心對稱。電位器安裝到主軸上時，應保證其30°“0”位區與司機控制器面板上標牌所標明的“牽引”、“制動”之間的“0”位區一致。調節步驟如下：
(1)電位器“3”端接地，“1”端加15V直流電壓，然后測量“1”、“2”端電壓。
(2)調整電位器軸，使“1”、“2”端電壓在手輪處于“牽引”“0”位和“制動”“18”位時，均不超過0.1 V。
(3)擰緊緊固螺釘，并涂上紅油漆防止松動。
圖7－48 電位器電氣原理圖
圖7－49 TKS15B型調車控制器總裝
1－限位器；2－手柄；3－主軸；4－電位器；
5－輔助觸頭盒；6－凸輪架；7－定位凸輪；8－插座。
TKS15B型調車控制器
TKS15B型調車控制器總裝如圖7－49所示。
TKS15B型調車控制器在結構及原理上與TKS14B型司機控制器基本相似。所不同的是，TKS15B型調車控制器只有一根軸，手柄有“取”、“向后”、“取”、“向前”四個位置。
1-電位器；2-分壓電阻

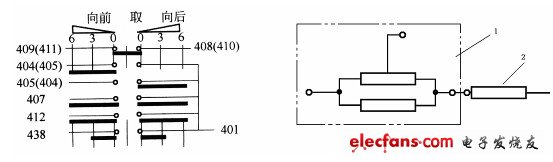

圖7－50 輔助觸頭組及閉合表 圖7－51 電位器與分壓電阻連接原理圖
圖7－52 調車控制器主軸組裝
“取”位即為調車控制器的機械“0”位。手柄只能從“取”位插入或取出。它的電位器同TKSl4B型主司機控制器。但其限位器限制了手柄在“向前”或“向后”轉動的最大范圍為75°，加上分壓電阻(見圖7－51)的作用，限制了司機操作控制器最大只能到6級。輔助觸頭閉合表要求如圖7－50所示，它通過主軸(見圖7－52)上的凸輪塊的相應配置來達到要求。電位器的調節同TKS14B型主司機控制器。
三、SS9型電力機車司機控制器
司機控制器是司機用來操縱機車運行的主令控制電器，司機通過它來控制電路中的低壓電器，從而控制主電路中的電氣設備。SS9型電力機車上每端司機室都安裝有一臺主司機控制器（位于操縱臺臺面主司機的右側）、一臺輔助司機控制器（位于靠近主司機的側墻上的輔助司機控制器組裝盒上）、一臺電空制動控制器（位于操縱臺臺面主司機的左側）。

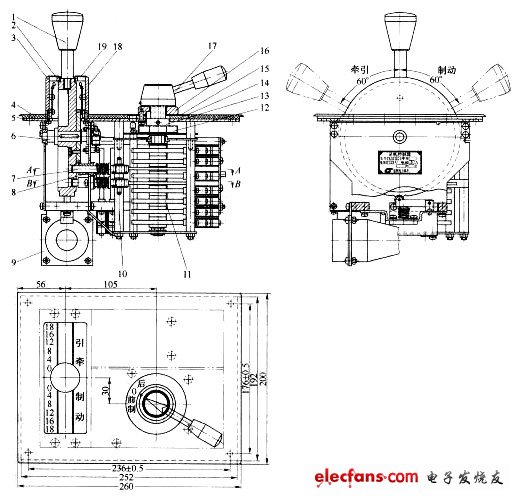

圖7－53 主司機控制器結構示意圖
1－調速手柄；2－左標牌；3－左上罩；4－上面板組成；5－面板；6－軸；7－連鎖桿；
8－連鎖座；9－插座板；10－定位杠桿組裝；11－換向軸組裝；12－遮光罩；13－軸套；
14－限位器座；15－換向標牌；16－限位器；17－換向手柄；18－右上罩；19－右標牌。
SS9型電力機車在0001～0042號機車上采用的司機控制器是通過旋轉手輪方式實現調速的主司控器(見圖7-57)，從0043號機車開始，采用推拉式手柄方式實現調速的司機控制器，其結構型式與0001～0042號機車不同，采用推拉式手柄的司控器在其結構型式和安裝方式上都按照鐵道部標準化司機室的要求執行的，具體情況介紹如下：
主司機控制器
（一）結構特點
司機控制器由上、中、下三層組成（見圖7－53），上層（面板上）有推拉式調速手柄1；換向手柄17；限位器16；左上罩3；右上罩18；左標牌2；右標牌19；換向標牌15組成。中層有上面板組成4和面板5。下層主要為機械傳動聯鎖裝置、調速部分和換向部分的輔助觸頭組、調速電位器和接線插座等，有軸6；連鎖桿7；連鎖座8；插座板9；定位杠桿組裝10；換向軸組裝11；遮光罩12；軸套13；限位器座14。
該控制器左側為調速手柄，通過傳動齒輪連接調速主軸，再通過連軸器連接調速電位器。調速手柄有牽引區、0位、制動區三個區域，用于調節機車的速度。右側為換向手柄，連接換向軸，用于控制機車的運行狀態及方向，共有后、0、前、制等四個位置，這四個位置有機械聯鎖裝置定位。
（二）原理
1．機械聯鎖關系
司機通過調速手柄和換向手柄來實現對司控器的操作。調速手柄為推拉式，是固定的，司機通過推動它到不同的角度來實現機車的不同速度。換向手柄采用可取式（鑰匙式），利用面板上限位器的缺口來保證換向手柄只有在處于0位時，才能插入和取出。同時，手柄也是輔助司控器的手柄，利用輔助司控器上的限位器的缺口可保證：只有當主軸處于“取”位時，手柄才能插入或取出。這樣，整臺機車的主司機控制器和輔助司機控制器公用一個活動手柄，從而保證了機車在運行中，司機只能操作一臺司機控制器，其余三臺均被鎖在“0”位或“取”位，不會引起電路指令的混亂。
為了防止可能產生的誤操作，確保機車設備及機車運行安全，調速手柄和換向手柄之間設有機械聯鎖裝置，主司控器的調速手柄和換向手柄之間的聯鎖關系要求如下：
（1）換向手柄在“0”位時，才能插入和取出手柄。
（2）換向手柄在“0”位時，調速手柄被鎖?。?ldquo;0”位區）而不能推動。
（3）換向手柄在“前”或“后”位時，調速手柄只可推向“牽引”區域。
（4）換向手柄在“制”位時，調速手柄只可推向“制動”區域。
（5）調速手柄在“0”位時，換向手柄可在“后”“0”“前”“制”位之間轉換。
（6）調速手柄在“牽引”區域時，換向手柄被鎖在“前”或“后”位。
（7）調速手柄在“制動”區域時，換向手柄被鎖在“制”位。
以上機械聯鎖要求是通過機械聯鎖裝置來實現的。
2．閉合表要求的實現
電邏輯即閉合表的要求是由主軸、換向軸、輔助觸頭盒及電連接來實現的。其結構參見圖7－54。
當推動調速手柄時，通過齒輪傳動帶動調速軸轉動，軸上的凸輪隨之轉動，當凸輪的凸起位置轉動到輔助觸頭盒的杠桿位置時，杠桿受到凸輪塊的擠壓而將與其連接的動觸頭頂開，此時使該觸頭盒的常開或常閉狀態發生變化，從而使與該輔助觸頭盒相連接的控制線路得失電的狀態發生變化；反之，當凸輪塊轉到無凸起的地方時，由于觸頭盒自身恢復彈簧的作用，輔助觸頭盒的觸點復原，從而使與該輔助觸頭盒相連接的控制線路得失電的狀態恢復原樣。基于此原理，可根據電路原理圖上司機控制器各控制線路得失電情況，在調速軸和換向軸上布置相應的凸輪塊，這種結構非常靈活、方便。對應不同的機車，可能有不同的閉合表要求，但使用這種系列司控器，只需改變凸輪塊方位或凸輪即可滿足要求，因此這種結構是司機控制器系列化、簡統化的理想結構。
圖7－54 輔助觸頭盒實現閉合的結構示意圖
為了保證夜間行車時司機也能看清標牌，司機控制器帶有夜光照明功能，在夜間行車時，當打開扳鍵開關中的儀表燈開關，調速手柄和換向手柄的指示標牌會發出柔和的綠光，方便司機看清手柄級位和換向手柄的位置等。夜光照明是采用DC24V電源作為工作電源。
司機控制器的對外電氣接口是通過一個20芯接插件實現與機車控制電路布線的連接。圖7－55為司機控制器的電氣接口圖，其中括號內為Ⅱ端司機室的線號。
3．電位器的調節
調速手柄的調速主要是通過調節電位器的電阻的大小來實現的。
其工作原理與前述司控器相同，見圖7－48，其中的電阻代表的是“牽引”區域或“制動”區域的單邊電阻，兩邊的結構以“0”位為中心對稱。電位器安裝在調速軸上時，應保證其30°“0”位區與司機控制器面板上的標牌所標明的“牽引”、“制動”之間的“0”位區域一致。調節步驟如下：
（1）電位器3端接地，1端加15V直流電壓，然后測量2、3端之間的電壓U23。
（2）調速手柄在“牽引”0位和“制動”0位時，U23的電壓不大于0.2V。
（3）調速手柄在“牽引”和“制動”最大位時，U23的電壓不小于14.6V。
（4）擰緊緊定螺釘，并涂上紅油漆防止松動。

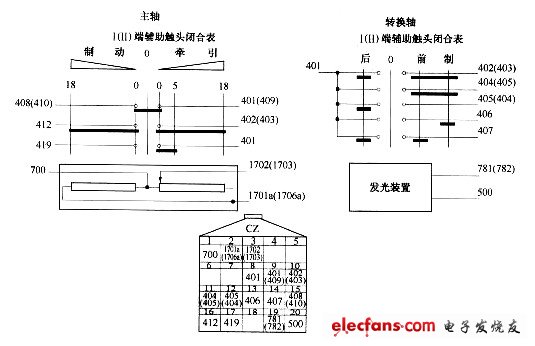

圖7－55 主司機控制器電氣接口圖
輔助司機控制器
輔助司機控制器在結構及原理上與主司機控制器基本相似。所不同的是輔助司機控制器只有一根軸，手柄共有“取”、“向前”、“取”、“向后”四個位置，“取”位為輔助司機控制器的機械“0”位。手柄只能從“取”位插入或取出。它的電位器原理同主司機控制器，但其限位器限制了手柄在“向前”或“向后”轉動的最大范圍，加上分壓電阻的作用，司機操縱此控制器最大只能到6級。輔助司機控制器的閉合表的要求是通過主軸上的凸輪塊的相應配置達到要求的。
輔助司機控制器結構見圖7－56。
輔助司機控制器的對外電氣接口是通過一個20芯接插件實現與機車控制電路布線的連接。輔助司機控制器的電位器的調節同主司機控制器，與主司機控制器相比增加了分壓電阻，參見圖7－51。
為了保證夜間行車時司機也能看清標牌，輔助司機控制器也帶有夜光照明功能，在夜間行車時，當打開扳鍵開關中的儀表燈開關，指示標牌會發出柔和的綠光，方便司機看清手柄級位等。夜光照明是采用DC24V電源作為工作電源（說明：從2004年下半年開始生產的干線機車，按鐵道部的統一規定取消了輔助司機控制器）。

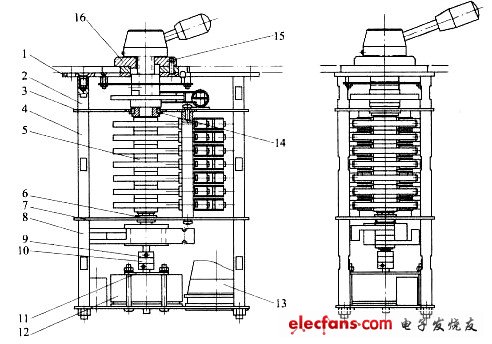

圖7－56 輔助司機控制器結構示意圖
1－面板；2、4、8－定距支柱；3－中上鋼板組裝；5－主軸；6、14－軸套；7－中下鋼板組裝；
9、10－聯接件；11－夾板；12－電位器；13－插座；15－限位器；16－限位器座。

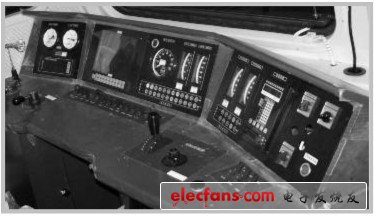

圖7－57 標準化司機室內的司機控制器
