一、自動開關的定義和分類

自動開關又稱自動空氣斷路器，是一種結構較為復雜，動作性能較為完善的配電保護電器。它能自動切斷短路、嚴重過載、電壓過低等故障電路，有效地保護接在它后面的電氣設備；同時亦可用它來手動非頻繁地接通和分?jǐn)嗾ｋ娐贰?/p>

與其它開關電器相比較，自動開關具有以下特點：

1．能開斷較大的短路電流，分?jǐn)嗄芰^高；

2．具有對電路過載、短路的雙重保護功能；

3．允許操作頻率低；

4．動作值可調，動作后一般不需要更換零部件。

自動開關種類繁多，可按以下方式分類：

1．按用途分：有保護配電線路用自動開關、保護電動機用自動開關、保護照明電路用自動開關和漏電保護用自動開關等。

2．按結構形式分：有框架式(亦稱萬能式)自動開關和塑料外殼式(亦稱裝置式)自動開關。

框架式自動開關為敞開式結構，一般自動快速開關，特別是大容量自動開關多為此種結構。它主要用作配電網絡的保護開關。

塑料外殼式自動開關的結構緊湊、體積小、重量輕，且具有安全保護的塑料外殼，使用安全可靠，適于單獨安裝，它除了可用作配電網絡的保護開關外，還可用作電動機、照明電路以及電熱器電路等的控制開關。

3．按極數分：有單極自動開關、兩極自動開關、三極自動開關和四極自動開關。

4．按限流性能分：有一般不限流型自動開關和快速限流型自動開關。

5．按操作方式分：有直接手柄操作式自動開關、杠桿操作式自動開關、電磁鐵操作式自動開關和電動機操作式自動開關。

二、自動開關的基本結構

根據各類自動開關的共同功能，它們在結構上必然具備以下幾個基本部分：

1．觸頭系統

觸頭系統是自動開關的重要部件，主要承擔電路的接通、分?jǐn)嗳蝿?wù)。

對觸頭系統的一般要求是：能可靠接通和分?jǐn)嘁欢ù螖?shù)的極限短路電流及額定電流以下的任何電流；具有一定的電壽命，不需要經常更換觸頭；有足夠的熱穩定性和電動穩定性，不會因長期使用后觸頭接觸不良導致溫升過高，或不能經受極限短路電流的沖擊而自動彈開。

因此，自動開關比接觸器的觸頭結構和觸頭材料要求都要高得多。

2．滅弧系統

主要有縱窄縫滅弧裝置和去離子?xùn)艤缁⊙b置兩種。

各類滅弧裝置的滅弧方法可概括為長弧熄弧法(將電弧冷卻、拉長)和短弧熄弧法(將電弧分割成串聯短弧，利用直流電弧的極旁壓降或交流電弧的近陰極效應來熄弧)等。

對滅弧系統而言，一般應具備下列功能：短時間內應可靠熄弧，并保持良好的絕緣性能；噴出的電弧火花距離小，以免造成相間飛?。挥凶銐虻臒崛萘?，使之在電弧高溫作用下不致產生變形、碎裂或滅弧室及柵片嚴重?zé)齻?；有足夠的機械強度，保證在受高溫、合閘或沖擊振動及運輸情況下不會碎裂、缺損。

3．傳動機構

用于操縱觸頭的閉合和斷開。傳動機構有手操縱直接傳動式、手操縱彈簧傳動式、電磁鐵傳動、電動機傳動、壓縮空氣傳動等幾種。

4．自由脫扣機構

它是與觸頭系統和保護裝置相聯系的，通過自由脫扣機構的作用可使觸頭自動斷開。“自由脫扣”是指人為操縱手柄處于閉合位置，當手還未離開手柄就發生短路、過載和欠電壓等故障時，保護裝置作用于自由脫扣機構，自動開關也能自動斷開，起保護作用。

5．脫扣器

用于檢測故障并作用于操作機構，使其脫扣，帶動自動開關的觸頭斷開。

自動開關通常采用電磁脫扣器和熱脫扣器兩種。

電磁脫扣器分為過電流脫扣器和欠電壓脫扣器，它們實際上是一個小型電磁機構：裝電壓線圈的欠電壓脫扣器，裝電流線圈的過電流脫扣器。

現以過電流脫扣器為例說明其動作原理。當被保護電路發生過載或短路故障，電流增加并達到整定值時，銜鐵吸合，使脫扣桿鉤子與主杠桿脫扣，自動開關斷開，切除過載或短路故障，保護電氣設備不受損壞。電磁脫扣器的動作電流值可根據需要調整反力彈簧來整定，它具有動作電流大，調節范圍寬，動作時間短(一般為10～40ms)的特點，可用作短路保護。

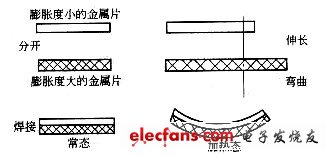

熱脫扣器是由熱組件和雙金屬片等組成。電流通過熱組件產生電阻損耗而發熱，其溫度升高，加熱雙金屬片。雙金屬片是一個將熱能轉換為機械能的組件，如圖8－2所示。它由兩種不同膨脹系數的金屬片焊接而成，其中，膨脹系數較大的金屬片貼近熱元件。雙金屬片一端固定，另一端處于自由狀態。當熱組件由于間接加熱或直接通電流加熱時，即將熱能傳遞給雙金屬片，雙金屬片受熱后溫度升高。由于兩種金屬片膨脹系數不同，結合面的伸長要相同，迫使雙金屬片向著膨脹系數較小的一側彎曲。雙金屬片彎曲時產生作用力，作用于脫扣桿的鉤子上，使之脫扣，自動開關斷開，即可保護電氣設備不因過載而損壞。由于雙金屬片是因受熱而彎曲，所以雙金屬片彎曲時作用于脫扣機構的動作時間與過載電流大小有關：電流大，動作時間短，電流小，動作時間長，即動作時間與電流大小近似成反比。

圖8－2　雙金屬片工作原理

三、自動開關的工作原理

自動開關的主觸頭靠操作機構(手動或電動)合閘，自由脫扣機構是一套連桿機構，當主觸頭閉合以后，將主觸頭鎖在合閘位置，其工作原理如圖8－3所示。

圖8－3　自動開關工作原理圖

1－過電流脫扣器；2－失壓脫扣器；3－自由脫扣機構的鎖鉤；4－主觸頭；5－開斷彈簧。

在正常工作情況下，自由脫扣機構的鎖鉤3扣住觸頭桿，使主觸頭4保持在合閘位置。

1為過電流脫扣器，它的電磁線圈與被保護電路串聯，在正常電流下，脫扣器的彈簧力使銜鐵釋放；當過載或短路時，強大的電磁吸力使銜鐵吸合，帶動銜鐵另一端的頂桿向上運動，頂開自由脫扣機構中的鎖鉤3，在開斷彈簧5的作用下，主觸頭4迅速開斷，將故障電路分?jǐn)唷?/p>

2為失壓脫扣器，它的電磁線圈與被保護電路并聯。在正常電壓下，銜鐵吸合，鎖鉤3不脫扣；當失壓時，電磁吸力很小，在失壓脫扣器彈簧力的作用下，銜鐵釋放，其頂桿頂開鎖鉤3，主觸頭4在開斷彈簧5的作用下迅速開斷，切斷電路。

在電力機車上，為便于維修和檢查故障，自動開關用于手動非頻繁地切換正常電路，同時，也可對輔助電路和控制電路進行過載、短路保護。SS4G型和SS8型電力機車使用的自動開關分別見表8－1、表8－2。現將SS4G型和SS8型電力機車使用的TH－5SB型自動開關和TO系列自動開關介紹如下。

表8－1　SS4G型電力機車使用的自動開關一覽表



序號	電路代號	型號	脫扣器額定電流（A）	保護對象	數量	電路
1	229QA	TH－5SB	AC220 V，10	電爐	1	輔助電路
2	230QA	TH－5SB	AC220 V，20	空調	1	輔助電路
3	231QA	TH－5SB	AC220 V，20	備用	1	輔助電路
4	232QA	TH－5SB	AC380 V，10	窗加熱	1	輔助電路
5	233QA	TH－5SB	AC380 V，20	取暖	1	輔助電路
6	623QA	TH－5SB	AC380 V，30	備用	1	輔助電路
7	600QA	TH－5SB	AC380 V，50	交流電源	1	輔助電路
8	601QA	TH－5SB	DCll0 V，50	蓄電池	1	控制電路
9	602QA	TH－5SB	DCll0 V，10	受電弓	1	控制電路
10	603QA	TH－5SB	DCll0 V，10	主斷路器	1	控制電路
11	604QA	TH－5SB	DCll0 V，10	控制器	1	控制電路
12	605QA	TH－5SB	DCll0 V，20	輔機控制	1	控制電路
13	606QA	TH－5SB	DCll0 V，20	前照燈	1	控制電路
14	607QA	TH－5SB	DCll0 V，10	副前照燈	1	控制電路
15	608QA	TH－5SB	DCll0 V，10	車內照明	1	控制電路
16	609QA	TH－5SB	DCll0 V，10	電子控制	1	控制電路
17	610QA	TH－5SB	DCll0 V，10	電扇	1	控制電路
18	611QA	TH－5SB	DCll0 V，10	自動信號	1	控制電路
19	612QA	TH－5SB	DCll0 V，10	自動停車	1	控制電路
20	613QA	TH－5SB	DCll0 V，10	無線電臺	1	控制電路
21	614QA	TH－5SB	DCll0 V，10	逆變電源	1	控制電路
22	615QA	TH－5SB	DCll0 V，10	電空制動	1	控制電路
23	616QA	TH－5SB	DCll0 V，6	接地保護	1	控制電路
24	617QA	TH－5SB	DCll0 V，50	重聯	1	控制電路
25	102QA	TH－5SB	125 V，10	高壓互感器	1	主電路
表8－2　SS8型電力機車使用的自動開關一覽表
序號	電路代號	型號	脫扣器額定電流（A）	保護對象	數量	電路
1	1、2QA	TO－100BA	50 A	壓縮機電動機	2	輔助電路
2	3、4QA	TO－100BA	75 A	牽引通風機電動機	2	輔助電路
3	5、6QA	TO－100BA	50 A	制動風機電動機	2	輔助電路
4	7、9、11QA	TO－100BA	10 A	硅風機電動機	3	輔助電路
5	8QA	TO－100BA	30 A	變壓器風機電動機	l	輔助電路
6	10QA	TO－100BA	30 A	變壓器油泵	1	輔助電路
7	12QA	TH－5SB	10 A		1	輔助電路
8	13QA	TH－5SB	20 A		1	輔助電路
9	15QA	TO－225BA	175 A	劈相機	1	輔助電路
10	16QA	TH－5SB	10 A		1	輔助電路
11	17QA	TH－5SB	20 A		1	輔助電路
12	20QA	TH－5SB	DCll0 V，10	控制器	1	控制電路
13	21QA	TH－5SB	DCll0 V，10	受電弓	1	控制電路
14	22QA	TH－5SB	DCll0 V，20	主斷路器	1	控制電路
15	23QA	TH－5SB	DCll0 V，20	輔機控制	1	控制電路
16	24QA	TH－5SB	DCll0 V，6	速度監控	1	控齲電路
17	25QA	TH－5SB	DCllO V，10	車內照明	1	控制電路
18	26QA	TH－5SB	DCll0 V，20	前照燈	1	控制電路
19	27QA	TH－5SB	DCll0 V，20	電扇	1	控制電路
20	28QA	TH－5SB	DCll0 V，20	副前照燈	1	控制電路
21	29QA	TH－5SB	DCll0 V，10	逆變電源	1	控制電路
22	30QA	TH－5SB	DCll0 V，10	自動信號	1	控制電路
23	31QA	TH－5SB	DCll0 V，10	自動停車	1	控制電路
24	32QA	TH－5SB	DCll0 V，10	無線電臺	1	控制電路
25	33QA	TH－5SB	DCll0 V，10	接地保護	1	控制電路
26	35QA	TH－5SB	DCll0 V，20	電子控制	1	控制電路
27	36QA	TH－5SB	DCll0 V，20	車列電空	1	控制電路
28	37QA	TH－5SB	DCll0 V，10	電空制動	1	控制電路
29	50QA	TH－5SB	DCll0 V，50	蓄電池	1	控制電路
30	51QA	TH－5SB	DCll0 V，50	交流電源	1	控制電路
31	QA	TH－5SB	125 V，10 A		1	主電路

四、TH－5SB型自動開關

SS4G型電力機車采用TH－5SB型自動開關作為輔助電路單相負載的過載和短路保護，SS8型電力機車采用TH－5SB型自動開關作為控制電源各輸出負載電路的過載和短路保護。

TH－5SB型塑殼式單極自動開關由手柄、操作機構、脫扣裝置、滅弧裝置及觸頭系統等組成。全部結構除接線處外均裝于塑料外殼內，外殼上僅露出作為“分”、“合”閘的操作手柄。接觸系統采用銀鎘觸頭，裝有帶滅弧鐵柵片的滅弧室。操作機構采用四連桿機構，正常分閘和脫扣器跳閘時，其反作用力不作用在同一零件上，故能提高開關壽命。自動開關采用熱雙金屬片式脫扣器，作為過載和短路保護執行機構。

TH－5SB型單極自動開關主要技術參數

額定電壓 …………………………………………………………………DC110V／AC380V

脫扣器類別 …………………………………………………………………熱雙金屬片式

脫扣器額定電流………………………………………………10，15，20，30，40，50A

短路通斷電流 ……………………………………………………………DC125V，1 000A

                                                                                                                       AC240V，3 000A

五、TO系列自動開關

SS8型電力機車采用TO－100BA型和TO－225BA型三相自動開關作為各輔助電路單相、堵轉、短路等故障保護。

TO系列自動開關由操作機構、脫扣裝置、滅弧裝置及觸頭系統等組成。三個動觸頭通過支架固裝于同一個絕緣方軸上，三個動觸頭同時開斷。每相都有一獨立滅弧室，滅弧罩采用鐵柵片式。采用熱動電磁式脫扣器作為過載和短路保護的執行機構。

例如，TO－100BA型自動開關在SS8型電力機車輔助電路作輔助機組過電流保護時，自動開關的三相觸頭依次串接在電機的三相繞組中，當電機中出現相間短路或繞組匝間短路時，故障引起電機電流上升，延時數秒以后，自動開關中的熱敏元件動作，使熱動－電磁式脫扣器脫扣，其觸頭切斷電機電源，達到保護電機、防止故障惡化的目的。

TO系列三相自動開關主要技術參數見表8－3。

表8－3　TO系列三相自動開關主要技術參數



型    號	TO－100BA	TO－225BA
額定電壓(V)	AC600 V以下，DC250V以下	AC600V以下，DC250V以下
額定殼架電流(A)	100	225
額定頻率(Hz)	50/60	50/60
脫扣器額定電流(A)	15，20，30，40，50，60，75，100	125，150，175，200，225
脫扣器型式	熱動－電磁式	熱動－電磁式
短路分?jǐn)嗄芰?/p>	AC380 V，50 Hz；18 kA COSφ＝0.3	AC380 V，50 Hz；25 kA COSφ＝0.25
