一、概述
避雷器是一種限制過電壓的保護裝置，通常由火花間隙和非線性電阻組成，其基本工作原理如圖8－4所示。它與被保護物并聯，當出現的過電壓危及被保護物時，避雷器放電，使高壓沖擊電流泄入大地，爾后，它仍能恢復原工作狀態，截止伴隨而來的正常工頻電流，使電路與大地絕緣。過電壓越高，火花間隙擊穿越快，從而限制了加于被保護物上的過電壓。

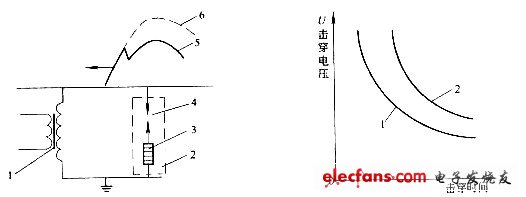

圖8－4 避雷器的工作原理 圖8－5 避雷器的伏－秒特性
1－被保護變壓器；2－避雷器； 1－避雷器的伏秒特性；
3－非線性電阻；4－火花間隙； 2－被保護物絕緣的伏秒特性。
5－被限制的過電壓波；6－未被限制的過電壓波
擊穿電壓的幅值同擊穿時間的關系稱為伏一秒特性。為了使避雷器能可靠地保護被保護物，避雷器的伏一秒特性至少應比被保護物絕緣的伏一秒特性低20％～25％，如圖8－5所示；另外，避雷器在放電時，應能承受耐熱以及機械應力等變化，而本身結構不致?lián)p壞。
避雷器的主要類型有保護間隙、管形避雷器、閥形避雷器和氧化避雷器等。在SS1型、SS3型和SS4型電力機車采用保護火花間隙，SS3B型、SS4G型、SS7型、SS8型電力機車采用Y10W－42/105TD型氧化鋅避雷器(又稱無間隙金屬氧化物避雷器)，本節只介紹Y10W－42/105TD型氧化鋅避雷器。
二、氧化鋅避雷器
SS3B型、SS4G型、SS7型、SS8型電力機車采用的Y10W－42/105TD型氧化鋅避雷器安裝于機車頂部，是專用的過電壓防護裝置，主要用于機車一次側高壓電氣設備的絕緣，使之免受大氣過電壓和操作過電壓的損害。
1．工作原理
氧化鋅避雷器的主要元件是氧化鋅閥片，它以氧化鋅為主要成份，并附以多種精選過的、能產生非線性特性的金屬氧化物添加劑，用高溫?zé)Y(jié)而成。它具有相當理想的伏一安特性(相當于穩壓二極管的反向特性)，其非線性系數約為0.025左右。
該避雷器優異的伏一安特性可使其在正常工作電壓下呈現高電阻，流過的電流非常小，可視為絕緣體，從而實現無間隙。而當系統上出現超過某一電壓動作值的電壓時，則呈低電阻，電流急劇增加，使避雷器殘壓被限制在允許值下，并將沖擊電流迅速泄入大地，從而保護了與其并聯的電力機車電氣設備的絕緣。待電壓恢復到正常工作范圍時，電流又非常小，避雷器又呈絕緣狀態。因此該避雷器不存在工頻續流，也不影響系統的正常工作。無間隙、無續流正是其技術先進性的體現。
2．產品結構及特點

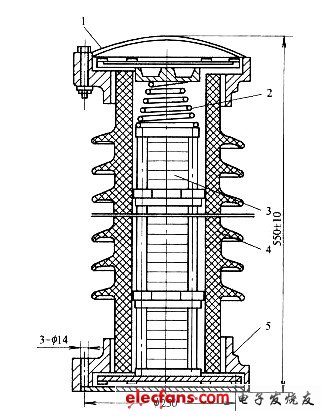

圖8－6 Y10W－42/105TD型氧化鋅避雷器結構簡圖
1－蓋板組裝（包括密封件等）；2－彈簧體；
3－心體（包括ZnO等）；4－瓷套；5－底板組裝。
Y10W－42／150TD型氧化鋅避雷器結構如圖 8－6所示，它主要由蓋板組裝、避雷器心體、瓷套及底板等組成，具有以下特點：
(1)是理想的全天候避雷器。與放電間隙相比，不存在間隙放電電壓隨氣候變化而變化的問題。
(2)防污性能好，適用范圍廣。因?yàn)樵O(shè)計了防污型瓷套，保證了足夠的爬電距離，故污穢不影響間隙電壓，所以，在重污穢地區比傳統避雷器有很大的優越性。
(3)防震性能好。對心體采取了防震及加固措施，減少了各部件之間的相對位移，使心體牢固地固定在瓷套內，適應了機車運行中振動頻繁的要求。
(4)防爆性能好。使用了壓力釋放裝置，在法蘭側面開一缺口，使氣體定向釋放。當避雷器在超負載動作或意外損壞時，瓷套內部壓力劇增，使得壓力釋放裝置動作，排出氣體，從而保護瓷套不致爆炸，確保即使出現意外情況，車頂設備仍然完好，并能可靠運行。
(5)非線性系數好，閥片電荷率高，保護性能優越，它不但能抑制雷電過電壓，而且對操作過電壓也有良好的抑制作用。
(6)無續流，不存在滅弧問題，使地面變電站因機車引起的不明跳閘故障大為減少。
(7)體積小，重量輕，通流容量大，抗老化能力強，運行壽命長。
3．安裝
避雷器的安裝應自下而上進行，在安裝過程中，首先安裝連接過渡板，要確保氣體釋放方向朝向機車外側未安裝電氣設備的空曠區。高壓端用軟連接帶與車頂母線連接，地線接在接地連接片上。避雷器退出運行時，其拆卸方向與安裝方向逆向進行。
4．維護與保養
(1)在使用氧化鋅避雷器的過程中，要始終保持瓷套表面干燥、光潔、無裂紋。每次回庫定修時，需用干凈軟布擦拭瓷套，清除污垢。如瓷套表面污物無法清除干凈，則用集流環屏蔽。
(2)每次回庫定修時需檢查噴口，不允許有開裂或缺口。
(3)每次回庫定修時需檢查導線和編織線，導線需連接緊固，編織線折損面積不得超過原截面的10％。
(4)運行過程中，原有刷漆部分每隔1～2年補漆一次。
5．預防性試驗
因氧化鋅閥片在長期運行電壓作用下存在老化問題，裝配時或運行中因密封不良可能受潮，因此在運行中需加強對避雷器的監測，并應定期對其進行預防性試驗。另外，在每年的雷雨季節前，也應有選擇性地進行試驗。
預防性試驗一般分為測量直流參考電壓、測量直流泄漏電流、測量絕緣電阻、測量交流參考電壓和測量持續運行電流等五類試驗。直流參考電壓和直流泄漏電流的測量是必做的試驗，對有條件的用戶，建議進行絕緣電阻測量、交流參考電壓測量和持續運行電流測量這三項試驗。
6．主要技術參數
額定電壓……………………………………………………………………………42kV
標稱放電電流………………………………………………………………………10kA
系統標稱電壓……………………………………………………………………27.5kV
系統最大持續運行電壓……………………………………………………………30kV
直流參考電壓(1mA下) …………………………………………………………≥58kV
工頻參考電壓(阻性1mA下)……………………………………………………≥56kV
持續運行電流(阻性)…………………………………………………………≤300μA
殘壓(10 kA，8/20μs) ………………………………………………………≤105kV
總高 ………………………………………………………………………(550±10)mm
質量…………………………………………………………………………………42kg
