一、萬能轉換開關
韶山系列電力機車采用LW5系列萬能轉換開關作為故障隔離、電氣聯鎖、電源控制之用。
該系列轉換開關是一種組合式凸輪轉換開關，適用于交、直流電壓500V以下的電路。它的型號意義為：
LW5－15系列
L－主令電器
W－萬能轉換開關
5－設計序號
15－額定發熱電流
LW5系列萬能轉換開關由接觸系統、定位和限位機構、凸輪、轉軸、手柄、面板等主要部件組成，用長螺栓組裝成開關整體。
圖8－20 LW5系列接觸系統結構簡圖
1－靜觸頭；2－動觸頭桿；3－動觸橋；4－反力彈簧；
5－超程彈簧；6－凸輪；7－底座；8－限弧罩。
每一檔(層)接觸系統有一個獨立的接觸元件，每個接觸元件有一個膠木接線座，內裝兩對橋式雙斷點觸頭。通過凸輪的操作可以帶動觸頭支架動作，進而控制觸頭的開閉，如圖8－20所示。每檔的兩對觸頭可以分別控制兩條獨立的電路。尼龍操作凸輪的Ⅲ形腳部可根據電路控制的需要切除，以做成不同形式的凸輪而構成相應的開關接線圖。弧室口安裝了透明、耐弧、可拆的尼龍限弧罩，除防塵作用外，它還可以提高觸頭的接觸可靠性，限制電弧擴散范圍。由于采用了雙斷點觸頭，故分?jǐn)嗄芰^高；若將觸頭接成四斷點形式，分?jǐn)嗄芰€可提高。
開關的定位特性是由操作機構(或稱定位機構)來決定的，如圖8－21所示。開關的方形轉軸從手柄一直貫穿到操作機構及接觸系統，起傳動作用。棘輪保證了每45°位置的定位作用，依靠輻射狀安裝的滾子來卡住棘輪。因?yàn)槭菨L動摩擦，故操作輕便、定位可靠、機械壽命長。開關的操作手柄在兩向極限位置的限位采用限制凸輪和限位片來實現，圖8－21(b)所示的是兩向極限為90°位置的限制。

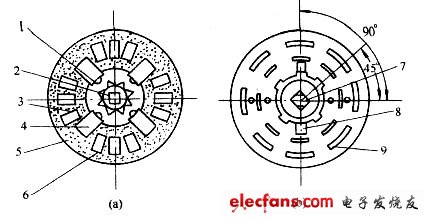

圖8－21 LW5系列操作機構簡圖
1－轉軸；2－棘輪；3－滾子；4－滑塊；5－反力彈簧；
6－底座；7－限制凸輪；8－限制片；9－端蓋。
LW5系列轉換開關的零件廣泛采用熱塑性塑料，產品結構為積木式組合，通用性強，維修方便，外表美觀。
LW5系列萬能轉換開關主要技術參數
額定電壓……………………………………………………………………………500V
額定電流 ……………………………………………………………………………15A
操作頻率 ………………………………………………………………………120次/h
電壽命……………………………………………………………………………20萬次
機械壽命 ………………………………………………………………………100萬次
二、按鍵開關
SS4G型電力機車的正司機臺和副司機臺上裝有TKZlA型按鍵開關，SS8型電力機車的正司機臺和副司機臺上分別裝有TKZ1A－10/110型主按鍵開關組和TKZ2B－10/110型副按鍵開關組，用于控制各控制電路的得電或斷電。它們都是由相同的插銷插座式的琴鍵式開關單件在鋁制的開關盒內組裝而成。其中，主按鍵開關組除主斷路器的“斷”與“合”兩個按鍵開關單件是自復式的以外，其余各鍵均為非自復式的；副按鍵開關組全部由非自復式按鍵開關單件組成。它們的型號意義為：
TKZ2B－15/110
T－鐵路機車用；
K－開關；
Z－裝置室（組件）；
2－設計序號；
B－設計序號派生號；
15－額定電流；
110－額定電壓。
主按鍵開關組上裝有電氣聯鎖開關裝置(又稱輔助開關)，它是機車控制電路的電源開關，如圖8－22所示。主按鍵開關鑰匙只有在輔助開關處于斷開位時才能插入或取出。當主按鍵開關鑰匙未扳動時，輔助開關處于斷開位置，控制電路失電，并通過扇形齒輪及鎖桿將靠近鑰匙的幾個主按鍵開關鎖住(前照燈和后副前照燈兩按鍵除外)。當司機將主按鍵開關鑰匙插入鎖孔，向前扳動時，三個扇形齒輪帶動輔助開關旋轉45°，使輔助開關處于接通位置，機車的控制電路得電。與此同時，中間齒輪的軸(即連桿)轉動，帶動鎖桿后移，各按鍵便能脫離鎖桿的約束而進行操作。每臺機車只配有1把主按鍵開關鑰匙，司機離開機車時只要將鑰匙帶走，就可以防止他人違紀操作。

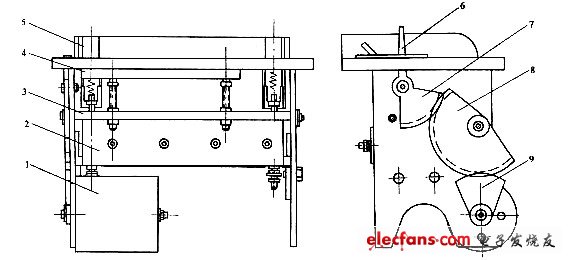

圖8－22 主按鍵開關組
1－輔助開關；2－緊固板；3－連桿；4－鎖桿；
5－按鍵開關單件；6－鑰匙；7、8、9－齒輪。
按鍵開關單件結構如圖8－23所示。它用絕緣墊10和絕緣套管11將支板9與觸頭支架8絕緣，保證了短靜觸頭5和動觸頭4分開后電路能完全斷開。自復式的按鍵開關還帶有自復彈簧6。按鍵開關動觸頭的運動是速動式的，與操作速度無關。按鍵開關在閉合時，動、靜觸頭間首先有一段研磨過程，當彈簧7過死點后，動觸頭4迅速奔向長靜觸頭14。插銷15與插座17間的接觸壓力一方面來自插座17的彈性，更主要的是由彈簧箍16來保證。

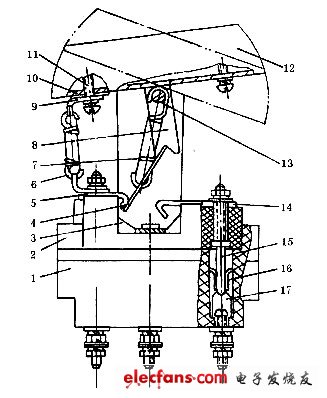

圖8－23 按鍵開關單件（自復式）
1－底座；2－插銷座；3－支架；4－動觸頭；5－短靜觸頭；6－自復彈簧；
7－觸頭彈簧；8－觸頭支架；9－支板；10－絕緣墊；11－絕緣套管；
12－按鍵；13－軸；14－長靜觸頭；15－插銷；16－彈簧箍；17－插座。
此種琴鍵式按鍵開關結構緊湊，外表美觀大方，由于采用了插銷插座式單件結構，插銷及其上部各零部件可以隨插銷一起取出而無需拆線，檢修更換時非常方便。
按鍵開關單件主要技術參數
額定電壓 ………………………………………………………………………DCllOV
額定電流……………………………………………………………………………15A
觸頭數量 ……………………………………………………………一常開，一常閉
觸頭開距…………………………………………………………………………≮6mm
觸頭壓力 …………………………………………………………………………≮8N
操作力……………………………………………………………………自復式≯35N
非自復式≯25N
三、扳鍵開關
隨著電力機車制造業的發展，機車采用標準化司機室的制作，采用了符合鐵道部標準化司機室要求的扳鍵開關組，進而取代按鍵開關（也稱琴鍵開關）。
在機車每端司機室的操縱臺上安裝有兩組扳鍵開關組，分別是扳鍵開關組1（位于主司機的前方）和扳鍵開關組2（位于主司機的右前方）。
（一）扳鍵開關組1
扳鍵開關組1由12個單體扳鍵開關組成，包括的開關有啟動類和照明類兩大類開關（參見圖8－24），其中啟動類由7種開關組成，分別是：主斷、受電弓、劈相機、壓縮機、通風機、制動風機和備用壓縮機開關；照明類由5種開關組成，分別是：前照燈、輔照燈、標志燈、儀表燈和司機室燈開關；另外還有一個司機鑰匙開關，該開關是司機選擇操縱端的依據，同時為啟動類控制線路提供電源的總開關，司機鑰匙與啟動類開關還具有機械聯鎖的功能，能將開關組中的啟動類開關的操作手柄鎖住，這樣，在沒有操縱權時，這些開關就不能任意地進行開關動作，能有效地防止因誤操作帶來的安全隱患。

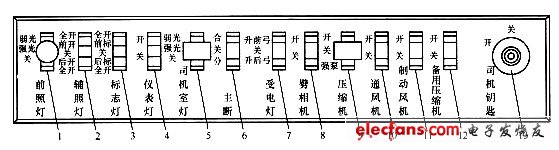

圖8－24 扳鍵開關組1
1－前照燈開關；2－輔照燈開關；3－標志燈開關；4－儀表燈開關；5－司機室燈開關；
6－主斷開關；7－受電弓開關；8－劈相機開關；9－壓縮機開關；10－通風機開關；
11－制動風機開關；12－備用壓縮機開關；13－司機鑰匙開關。
各開關的位數根據需要設置有兩位置（如儀表燈、劈相機、通風機、制動風機和備用壓縮機開關）、三位置（前照燈、司機室燈、主斷、受電弓和壓縮機）和五位置（輔照燈、標志燈）三種。開關的型式有自復式的（主斷和壓縮機的強泵位開關）和自鎖式（其余各開關）。
（二）扳鍵開關組2

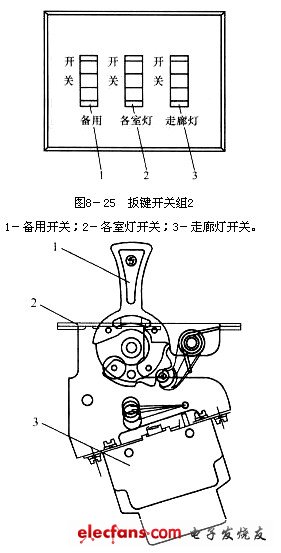

扳鍵開關組2由三個照明類單體扳鍵開關組成（參見圖8－25），分別是：各室燈開關、走廊燈開關和備用開關。該三種開關均為兩位置的，且均為自鎖式的。
（三）單體扳鍵開關
組成扳鍵開關組的各單體扳鍵開關的結構見圖8－26，其位數設置有三種，分別是兩位、三位和五位。其中兩位置的在扳鍵開關組1中有儀表燈、劈相機、通風機、制動風機和備用壓縮機開關，在扳鍵開關組2中有備用、各室燈和走廊燈開關；三位置的在扳鍵開關組1中有前照燈、司機室燈、主斷、受電弓和壓縮機開關；五位置的在扳鍵開關組1中有輔照燈、標志燈開關。
圖8－26 單體扳鍵開關構成
1－手柄；2－安裝骨架；3－微動開關。
各單體扳鍵開關的形式分為自復式和自鎖式兩種，其中自復式的有主斷開關和壓縮機的強泵位開關；扳鍵開關組1中其余單體開關及扳鍵開關組2中的均為自鎖式的。
單體扳鍵開關分別由手柄、安裝骨架和微動開關組成。其中手柄共有四種，分別是T形手柄、球手柄、直手柄和標準手柄。其中前照燈開關的手柄為球手柄；司機室燈和壓縮機開關的手柄為T形手柄；標志燈、輔照燈和儀表燈開關的手柄為直手柄；其余的開關手柄為標準手柄。
