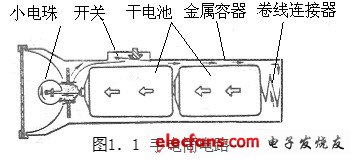

案例1．１手電筒電路是大家所熟悉的一種用來照明的最簡單的用電器具，如圖1.1所示。

它由四部分組成：

(1)干電池，它將化學能轉換為電能；

(2)小電珠，它將電能轉換為光能；

(3)開關，通過它的閉合與斷開，能夠控制小電珠的發光情況；

(4)金屬容器、卷線連接器，它相當于傳輸電能的金屬導線，提供了手電筒中其它元件之間的連接。

1．1．1電路

電路是由若干電氣設備或元器件按一定方式用導線聯接而成的電流通路。通常由電源、負載及中間環節等三部分組成。

電源是將其它形式的能量轉換為電能的裝置，如發電機、干電池、蓄電池等。

負載是取用電能的裝置，通常也稱為用電器，如白熾燈、電爐、電視機、電動機等。

中間環節是傳輸、控制電能的裝置，如連接導線、變壓器、開關、保護電器等。

實際電路的結構形式多種多樣，但就其功能而言，可以劃分為電力電路（強電電路）、電子電路（弱電電路）兩大類。電力電路主要是實現電能的傳輸和轉換。電子電路主要是實現信號的傳遞和處理。

1．1．2電路模型

1．電路模型

由電路元件構成的電路，稱為電路模型。電路元件一般用理想電路元件代替，并用國標規定的圖形符號及文字符號表示。今后本書中未加特殊說明時，我們所研究的電路均為電路模型。圖1．1所示的手電筒電路，其電路模型如圖1．2所示。

2．電路元件

實際電路中的元器件品種繁多，有的元器件主要是消耗電能，如各種電阻器、電燈、電烙鐵等；有的元器件主要是儲存磁場能量，如各種電感線圈；有的元器件主要是儲存電場能量，如各種類型電容器；有的元器件主要是提供電能，如電池、發電機等。

對某一個元器件而言，其電磁性能卻并不是單一的。例如，實驗室用的滑線電阻器，它由導線繞制而成，主要具有消耗電能的性質，即具有電阻的性質；其次由于電壓和電流會產生電場和磁場，它又具有儲存電場能量和磁場能量的性質，即具有電容和電感的性質。上述性質總是交織在一起的，當電壓、電流的性質不同時，其表現程度也不一樣。

為了便于對電路進行分析和計算，將實際元器件近似化、理想化，使每一種元器件只集中表現一種主要的電或磁的性能，這種理想化元器件就是實際元器件的模型。理想化元器件簡稱電路元件。

實際元器件可用一種或幾種電路元件的組合來近似地表示。例如，上面提到的滑線電阻器可用電阻元件來表示；若考慮磁場的作用，則可用電阻元件和電感元件的組合來表示。同時，對電磁性能相近的元器件，也可用同一種電路元件近似地表示。例如，各種電阻器、電燈、電烙鐵、電熨斗等，都可用電阻元件來近似表示。
