在電路分析中，有時只要研究某一條支路的電壓、電流或功率，因此，對所研究的支路而言，電路的其余部分就構成一個有源二端網絡。戴維寧定理和諾頓定理說明的就是如何將一個線性有源二端網絡等效為一個電源的重要定理。如果將線性有源二端網絡等效為電壓源的形式，應用的則是戴維寧定理，如果將線性有源二端網絡等效為電流源的形式，應用的則是諾頓定理。
2.3.1戴維寧定理

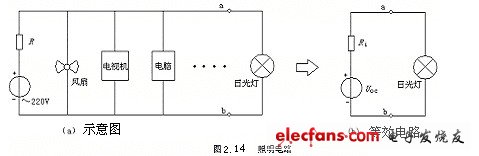

案例2．３ 一個單相照明電路，要提供電能給熒光燈、風扇、電視機、電腦等許多家用電器，如圖2.14（a）所示。對其中任一電器來說，都是接在電源的兩個接線端子上。如要計算通過其中一盞熒光燈的電流等參數，對熒光燈而言，接熒光燈的兩個端子a、b的左邊可以看作是熒光燈的電源，此時電路中的其它電器設備均為這一電源的一部分。如圖2.14（b）所示。顯然電路簡單多了。

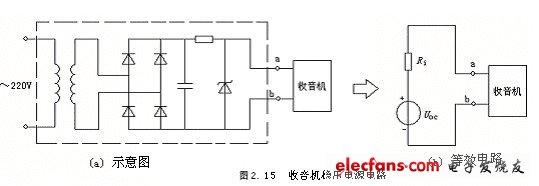

案例２．４ 一臺收音機，采用由圖2.15（a）所示的穩壓電源電路供電。顯然其穩壓電源電路很復雜。但不管多復雜，對收音機而言，提供的就是6V直流電源。我們都可以將其看成是具有兩個端子的電源。如圖2.15（b）所示。這樣一來，一個復雜的電路變換成一個簡單電路了。
以上兩種變換就是戴維寧定律。

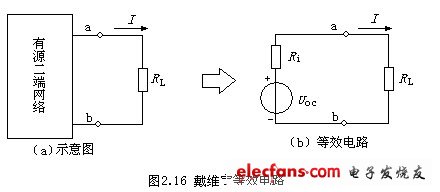

戴維寧定律指出：任何一個線性有源二端網絡，對于外電路而言，可以用一電壓源和內電阻相串聯的電路模型來代替，如圖2.16所示。并且理想電壓源的電壓就是有源二端網絡的開路電壓UOC，即將負載斷開后a、b兩端之間的電壓。內電阻等于有源二端網絡中所有電源電壓源短路（即其電壓為零）、電流源開路（即其電流為零）時的等效電阻Ri。
因此對一個復雜的線性有源二端網絡的計算，關鍵是求戴維寧等效電路。
求戴維寧等效電路的步驟如下：
（1）求出有源二端網絡的開路電壓UOC；
（2）將有源二端網絡的所電壓源短路，電流源開路，求出無源二端網絡的等效電阻Ri；
（3）畫出戴維寧等效電路圖。

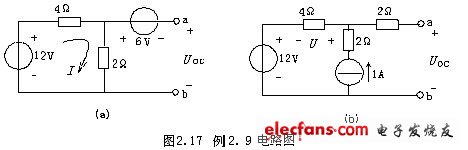

例2．9：求如圖2.17（a）、（b）所示電路的戴維寧等效電路
解：圖2.17（a）：（1）求有源二端網絡的開路電壓UOC。
設回路繞行方向是順時針方向，則
4Ω電阻的電壓U為：

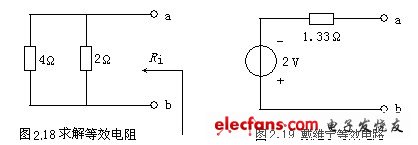

（2）求內電阻Ri，將電壓源短路，得圖2.18所示電路。
戴維寧等效電路如圖2.19所示，注意電壓源的方向。
圖2.17（b）：（1）求有源二端網絡的開路電壓UOC。
由于回路中含有電流源，所以回路的電流為1A，方向?yàn)槟鏁r(shí)針方向。
4Ω電阻的電壓為：
開路電壓UOC為：
（2）求內電阻Ri，將電壓源短路，電流源開路，得如圖2.20所示電路。
戴維寧等效電路如圖2.21所示。

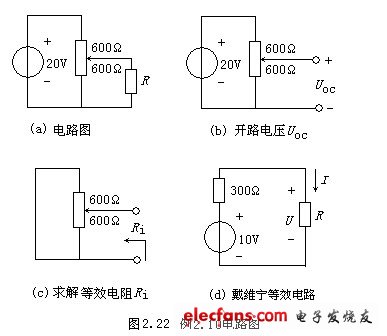

例2．10：試用戴維寧定理求圖2.22（a）所示分壓器電路中負載電阻R分別為100
、200的電壓和電流。
解：將負載電阻R斷開，余下的電路是一個線性有源二端網絡，如圖2.22（b）所示。
（1）求該二端網絡的開路電壓UOC。
（2）求等效電源的內電阻Ri。將電壓源短路，得如圖2.22（c）所示電路。
（3）畫出戴維寧等效電路，如圖2.22（d）所示。
當時，
當時，
2．3．2諾頓定理
電壓源與電阻的串聯組合可以等效變換為電流源與電阻的并聯組合。因此，一個線性有源電阻性二端網絡既然可以用一電壓源與電阻串聯組合替代，不難想象，也可以用一電流源與電阻并聯組合等效替代。
諾頓定理指出：任何一個線性有源電阻性二端網絡，對外電路而言，總可以用一個電流源和一個電阻等效替代，這個電流源的電流等于該網絡的短路電流，并聯的電阻等于該網絡內部的獨立電源置零后的等效電阻。這一電流源與電阻的并聯電路稱為諾頓等效電路。

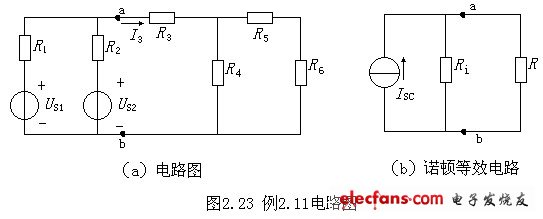

例2．11 如圖2．23（a）所示電路，已知電阻R1=4Ω，R2=R3=2Ω，R3=5Ω，R4=R5=R6=1Ω，電壓US1=US2=40V，試用諾頓定律求電流I3。
解：首先求出圖2．28（a）中a、b左側電路的諾頓等效電路，如圖2．28（b）中a、b左側電路所示。其中
再求圖2．28（a）中a、b右側電路的等效電阻R，則：
最后作出總的等效電路如圖2．28（b）所示，計算電流I3，則：

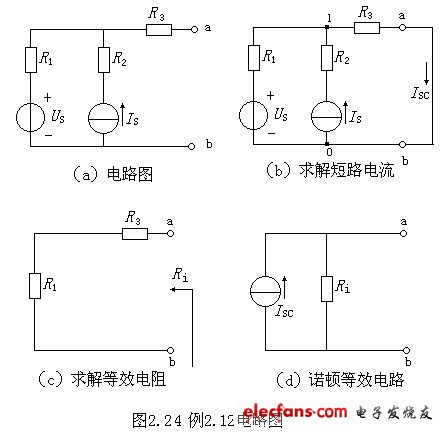

例2．12如圖2．24（a）所示電路，已知電阻R1=R2=1Ω，R3=5Ω，電壓US=10V，IS=2A，求諾頓等效電路。
解：首先求短路電流ISC，見圖2．24（b）。
利用疊加定理求節點電壓U10：
短路電流ISC為：
再求等效電阻Ri。將電壓源用短路、電流源用開路替代，見圖2．24（c），則：
最后求得諾頓等效電路，見圖2．24（d）。此時ISC=2A，方向向上。
