本章小結

本章主要介紹了三個方面的內容。

1．無源網絡的等效變換

（1）電阻串并聯等效變換

1）電阻的串聯及其分壓

R_i=R₁+R₂+…+R_n，

U₁：U₂：…：U_n=R₁：R₂：…：R_n

2）電阻的并聯及其分流

3）兩個電阻的并聯及其分流

（2）電阻星形聯接與三角形聯接的等效變換

1）Y→△變換公式

2）△→Y變換公式

2．電路基本定理

（1）疊加定理

疊加定理適用于線性電路的電壓、電流的計算。即各支路的電壓、電流可看作由各個電源單獨作用（其它電壓源用短路代替，電流源用開路代替）時在該支路所產生的電壓、電流的代數和。

疊加定理反映了線性電路的基本性質，它也是推導某些定理和電路分析方法的依據。

（2）戴維寧定理

戴維寧定理是等效電路概念的具體運用。它指出：任何一個線性有源電阻性二端網絡，對外電路來說，可以用一個電壓源與一個電阻串聯的支路等效代替。電壓源的電壓等于該網絡的開路電壓，電阻等于該網絡中所有電壓源短路、電流源開路時的等效電阻。

戴維寧定理特別適用于求解線性有源電阻性二端網絡的某支路電流或電壓。解題過程可分為如下三個步驟進行。

1）求開路電壓；

2）求等效電阻；

3）作出戴維南等效電路，計算所求支路的電流或電壓。

（3）諾頓定理

諾頓定理也是等效電路概念的具體運用，同時它也是戴維寧定理的推論。

習題

2．1電阻R₁、R₂串聯，已知總電壓U=10V，總電阻R₁+R₂=100Ω，測出R₁上電壓為2V，求R₁和R₂的阻值。

2．2兩電阻R₁、R₂并聯，已知R₁=10Ω，R₂=30Ω，總電流I=12A，試求等效電阻及流過每個電阻的電流。

2．3在圖2．25所示電路中，已知電阻R₁=R₂=R₃=R₄=9Ω，R₅=3Ω，電壓U_S=21V，求電壓U₅。

2．4在圖2．26所示電路中，利用一只內阻R_g=1600Ω，I_g=100μA的表頭，如要求擴大量程為1mA、10mA、1A三檔，求電阻R₁、R₂、R₃。

2．5在圖2．27所示電路中，已知電阻R₁=600Ω，R₂=R₃=300Ω，R₄=R₅=200Ω，R₆=400Ω，R₇=800Ω，電壓U_S=34V，求電流I₇。

2．6在圖2．28所示電路中，一個電壓表量程為1V，內阻為1KΩ，若欲將電壓表量程擴大為50V及250V，所須串聯的電阻的阻值為多少。

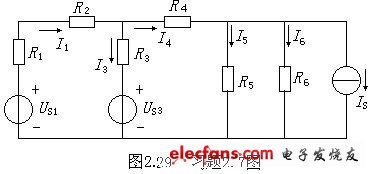

2．7在圖2．29所示電路中，已知電阻R₁=2Ω，R₂=3Ω，R₃=0.1Ω，R₄=5Ω，R₅=10Ω，R₆=4Ω，電壓U_S1=20V，U_S3=10V，電流I_S=40A，求電路中各支路電流。

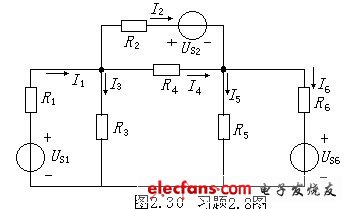

2．8在圖2．３0所示電路中，已知電阻R₁=5Ω，R₂=4Ω，R₃=R₅=20Ω，R₄=2Ω，R₆=10Ω，電壓U_S1=15V，U_S2=10V，U_S6=4V，求電路中各支路電流。

2．9在圖2．３1所示電路中，已知電阻R₁=R₃=R₅=20Ω，R₂= R₄= R₆=180Ω，電壓U_S1=U_S2=U_S3=110V，當開關S斷開和閉合時，分別求電路中各支路電流。

2．10在圖2．３2所示電路中，已知電阻R₁=4Ω，R₂=8Ω，R₃=6Ω，R₄=12Ω，電壓U_S1=1.2V，U_S2=3V，用疊加定理求電流I。

2．11在圖2．３3所示電路中，已知電阻R₁=R₃=1Ω，R₂=2Ω，R₄=R₅=3Ω，電壓U_S4=3V，I_S1=9A，用疊加定理求電壓U₅。

2.12在圖2．３4所示電路中，已知電阻R₁=40Ω，R₂=36Ω，R₃=R₄=60Ω，電壓U_S1=100V，U_S2=90V，用疊加定理求電流I₂。

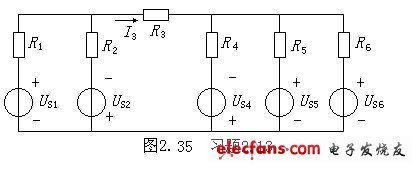

2．13在圖2．35所示電路中，已知電阻R₁=3kΩ，R₂=6kΩ，R₃=1kΩ，R₄=R₆=2kΩ，R₅=1kΩ，電壓U_S1=15V，U_S2=12V，U_S4=8V，U_S5=7V，U_S6=11V，試用戴維寧定律求電流I₃。

2．14在圖2．36所示電路中，已知電阻R₁= R₂=2Ω，R₃=50Ω，R₄=5Ω，電壓U_S1=6V，U_S3=10V，I_S4=1A，求戴維寧等效電路。

2．15在圖2．37所示電路中，已知電阻R₁=3Ω，R₂=6Ω，R₃=1Ω，R₄=2Ω，電壓U_S=3V，I_S=3A，試用戴維寧定律求電壓U₁。

2．16在圖2．38所示電路中，已知電阻R₁= R₂=4Ω，R₃=6Ω，電壓U_S1=10V，U_S2=20V，求諾頓等效電路。

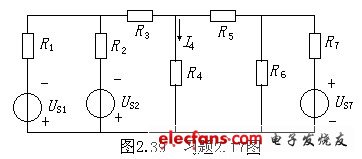

2．17在圖2．39所示電路中，已知電阻R₁=R₆=4Ω，R₂=R₇=2Ω，R₃=5Ω，R₄=9Ω，R₅=8Ω，電壓U_S1=40V，U_S2=20V，U_S7=10V，試用諾頓定律求電流I₄。

2．18在圖2．４0所示電路中，已知電阻R₁=R₂=R₅=R₆=6Ω，R₃= R₄=3Ω，電壓U_S=24V，I_S=1A，試用諾頓定律求電壓U。
