4．1．1交流電路概述
在生產和生活中使用的電能，幾乎都是交流電能，即使是電解、電鍍、電訊等行業需要直流供電，大多數也是將交流電能通過整流裝置變成直流電能。在日常生產和生活中所用的交流電，一般都是指正弦交流電。因?yàn)榻涣麟娔軌蚍奖愕赜米儔浩鞲淖冸妷?，用高壓輸電，可將電能輸送很遠，而且損耗??；交流電機比直流電機構造簡單，造價便宜，運行可靠。所以，現在發電廠所發的都是交流電，工農業生產和日常生活中廣泛應用的也是交流電。

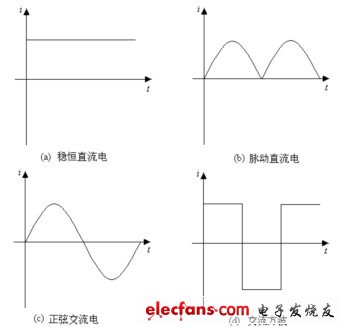

交流電與直流電的區別在于：直流電的方向、大小不隨時間變化；而交流電的方向、大小都隨時間作周期性的變化，并且在一周期內的平均值為零。圖4.1所示為直流電和交流電的電波波形。
圖4.1 直流電和交流電的電波波形圖
正弦電壓和電流等物理量，常統稱為正弦量。正弦量的特征表現在變化的快慢、大小及初始值三個方面，而它們分別由頻率（或周期）、幅值（或有效值）和初相位來確定。所以頻率、幅值和初相位就稱為確定正弦量的三要素。
4．1．2正弦交流電的基本特征和三要素
下面以電流為例介紹正弦量的基本特征。依據正弦量的概念，設某支路中正弦電流i在選定參考方向下的瞬時值表達式為
(4.1)
波形如圖4.2所示。
1．瞬時值、最大值和有效值
正弦交流電隨時間按正弦規律變化，某時刻的數值不一定和其它時刻的數值相同。我們把任意時刻正弦交流電的數值稱為瞬時值，用小寫字母表示，如i、u及e表示電流、電壓及電動勢的瞬時值。瞬時值有正、有負，也可能為零。
最大的瞬時值稱為最大值（也叫幅值、峰值）。用帶下標的小寫字母表示。如Im、Um及Em分別表示電流、電壓及電動勢的最大值。最大值雖然有正有負，但習慣上最大值都以絕對值表示。

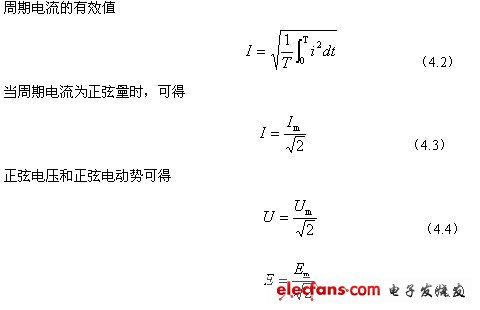

正弦電流、電壓和電動勢的大小往往不是用它們的幅值，而是常用有效值來計量的。某一個周期電流i通過電阻R在一個周期T內產生的熱量，和另一個直流電流通過同樣大小的電阻在相等的時間內產生的熱量相等，那么這個周期性變化的電流i的有效值在數值上就等于這個直流I 。規定，有效值都用大寫字母表示，和表示直流的字母一樣。
一般所講的正弦電壓或電流的大小，例如交流電壓380V或者220V，都是指它的有效值。一般交流電流表和電壓表的刻度也是根據有效值來定的。
例4.1 已知某交流電壓為
V，這個交流電壓的最大值和有效值分別為多少？
2．頻率與周期
正弦量變化一次所需的時間（秒）稱為周期T，如圖4.2所示。每秒內變化的次數稱為頻率f，它的單位是赫茲（Hz）。
圖4.2 正弦電流波形圖
頻率是周期的倒數，即
（4 .6）
在我國和大多數國家都采用50Hz作為電力標準頻率，有些國家（如美國、日本等）采用60Hz。這種頻率在工業上應用廣泛，習慣上稱為工頻。通常的交流電動機和照明負載都用這種頻率。
正弦量變化的快慢除用周期和頻率表示外，還可用角頻率ω來表示，它的單位是弧度/秒（rad/s）。角頻率是指交流電在1秒鐘內變化的電角度。如果交流電在1秒鐘內變化了1次，則電角度正好變化了2π弧度，也就是說該交流電的角頻率ω=2π弧度/秒。若交流電1秒鐘內變化了f次，則可得角頻率與頻率的關系式為
?。?.7）
上式表示T，f，ω三個物理量之間的關系，只要知道其中之一，則其余均可求出。
例4.2 求出我國工頻50Hz交流電的周期T和角頻率ω。
解：由式（4.7）可得
例4.3 已知某正弦交流電壓為
，求該電壓的最大值、頻率、角頻率和周期各為多少？
解：由公式（4.1）與對比可知：
3．初相
式（4.1）中的
稱為正弦量的相位角或相位，它反映出正弦量變化的進程。當相位角隨時間連續變化時，正弦量的瞬時值隨之作連續變化。
t=0時的相位角稱為初相位角或初相位。式（4.1）中的
就是這個電流的初相。規定初相的絕對值不能超過π。
在一個正弦交流電路中，電壓u和電流i的頻率是相同的，但初相不一定相同，如圖4.3所示。圖中u和i的波形可用下式表示
它們的初相位分別為
。
圖4.3 u和i的相位不相等
兩個同頻率正弦量的相位角之差或初相位角之差，稱為相位差，用表示。圖4.3中電壓u和電流i的相位差為
（4.8）
當兩個同頻率同正弦量的計時起點改變時，它們的相位和初相位即跟著改變，但是兩者之間的相位差仍保持不變。
由圖4.3的正弦波形可見，因?yàn)?em>u和i的初相位不同，所以它們的變化步調是不一致的，即不是同時到達正的幅值或零值。圖中，
，所以u較i先到達正的幅值。這時我們說，在相位上u比i超前角，或者說i比u滯后角。
初相相等的兩個正弦量，它們的相位差為零，這樣的兩個正弦量叫做同相。同相的兩個正弦量同時到達零值，同時到達最大值，步調一致。如圖4.4中的i1和i2。
相位差為180度的兩個正弦量叫做反相。如圖4.4中的i1和i3。
圖4.4 正弦量的同相與反相
由式（4.1）及波形圖可以看出，正弦量的最大值（有效值）反映正弦量的大小，角頻率（頻率、周期）反映正弦量變化的快慢，初相角反映分析正弦量的初始位置。因此，當正弦交流電的最大值（有效值）、角頻率（頻率、周期）和初相角確定時，正弦交流電才能被確定。也就是說這三個量是正弦交流電必不可少的要素，所以我們稱其為正弦交流電的三要素。只有這三個要素確定之后，才能確定正弦量。

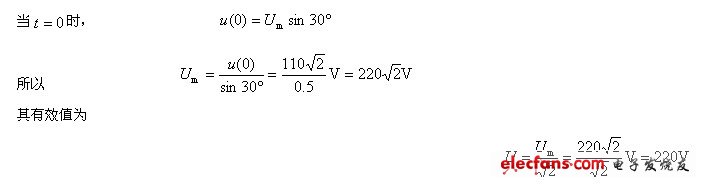

例4.4 已知某正弦電壓在
，初相角為30度，求其有效值。
解：此正弦電壓表達式為
