1．基爾霍夫電流定律的相量形式

基爾霍夫定律適用于電路的任一瞬間，與元件性質無關。在交流電路中的任一瞬間，連接在電路任一節點（或閉合面）的各支路電流瞬時值的代數和為零。

正弦交流電路中，各電流、電壓都是與電流同頻率的正弦量，把這些正弦量用相量表示，便有：連接在電路任一節點的各支路電流的相量的代數和為零，即

                                     （4.21）

這就是適用于正弦交流電路中的相量形式的KCL。應用KCL時，一般對參考方向背離節點的電流的相量取正號，反之取負號。

由相量形式的KCL可知，正弦交流電路中連接在一個節點的各支路電流的相量組成一個閉合多邊形。例如圖4.10，節點O的KCL相量表達式為

其相量圖為一封閉的四邊形。

圖4.10   KCL的相量形式

2．基爾霍夫電壓定律的相量形式

基爾霍夫電壓定律（KVL）也適用于電路的任一瞬間，與元件性質無關。在交流電路的任一瞬間，任一回路的各支路電壓瞬時值的代數和為零。

在正弦交流電路中，任一回路的各支路電壓的相量的代數和為零，即

              　　　　　　　　　                     （4.22）

這就是適用于正弦交流電路中的相量形式的KVL。應用KVL時，也是先對回路選一繞行方向，對參考方向與繞行方向一致的電壓的相量取正號，反之取負號。

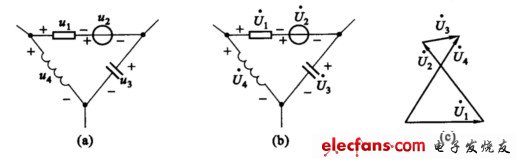

由相量形式的KVL可知，正弦交流電路中，一個回路的各支路電壓的相量組成一個閉合多邊形。例如圖4.11，回路的電壓方程為

其KVL相量表達式為

在相量圖上為一封閉的多邊形。

圖4.11  KVL的相量形式
