5．1．1 三相交流電的產生
1．三相交流電路的定義
電能是現代化生產、管理及生活的主要能源，電能的生產、傳輸、分配和使用等許多環節構成一個完整的系統，這個系統叫做電力系統。電力系統目前普遍采用三相交流電源供電，由三相交流電源供電的電路稱為三相交流電路。所謂三相交流電路是指由三個頻率相同、最大值（或有效值）相等、在相位上互差120°電角的單相交流電動勢組成的電路，這三個電動勢稱為三相對稱電動勢。
2．三相交流電的特點
三相交流電與單相交流電相比具有如下優點：
（1）三相交流發電機比功率相同的單相交流發電機體積小、重量輕、成本低；
（2）電能輸送，當輸送功率相等、電壓相同、輸電距離一樣，線路損耗也相同時，用三相制輸電比單相制輸電可大大節省輸電線有色金屬的消耗量，即輸電成本較低，三相輸電的用銅量?jī)H為單相輸電用銅量的75%；
（3）目前獲得廣泛應用的三相異步電動機，是以三相交流電作為電源，它與單相電動機或其它電動機相比，具有結構簡單、價格低廉、性能良好和使用維護方便等優點。
因此在現代電力系統中，三相交流電路獲得廣泛應用。
3．三相交流電的產生
三相交流電的產生就是指三相交流電動勢的產生。三相交流電動勢由三相交流發電機產生，它是在單相交流發電機的基礎上發展而來的，如圖5.1所示，在發電機定子（固定不動的部分）上嵌放了三相結構完全相同的線圈U1U2、V1V2、W1W2（通稱繞組），這三相繞組在空間位置上各相差120°電角度，分別稱為U相、V相和W相。U1、V1、W1三端稱為首端，U2、V2、W2則稱為末端。工廠或企業配電站或廠房?jī)?nèi)的三相電源線（用裸銅排時）一般用黃、綠、紅分別代表U、V、W三相。
磁極放在轉子上，一般均由直流電通過勵磁繞組產生一個很強的恒定磁場。當轉子由原動機拖動作勻速轉動時，三相定子繞組即切割轉子磁場而感應出三相交流電動勢。由于三相繞組在空間各相差120°電角度，因此三相繞組中感應出的三個交流電動勢在時間上也相差三分之一周期（也就是120°角）。這三個電動勢的三角函數表達式為
（5．1）
三相交流電動勢在任一瞬間其三個電動勢的代數和為零。我們用上面的三個式子也可以證明出這一結論。即
（5．2）
在圖5-2（b）中還可看出三相正弦交流電動勢的相量和也等于零，即
（5．3）
我們把它們稱做三相對稱電動勢，規定每相電動勢的正方向是從線圈的末端指向首端(或由低電位指向高電位)。
5．1．2三相電源與負載的連接
我們知道，三相交流發電機實際有三個繞組，六個接線端，如果這三相電源分別用輸電線向負載供電，則需六根輸電線（每相用兩根輸電線），這樣很不經濟，我們目前采用的是將這三相交流電按照一定的方式，連接成一個整體向外送電的。連接的方法通常為星形和三角形。
電力系統的負載，從它們的使用方法來看，可以分成兩類。一類是象電燈這樣有兩根出線的，叫做單相負載，電風扇、收音機、電烙鐵、單相電動機等都是單相負載。另一類是象三相電動機的這樣的有三個接線端的負載，叫做三相負載。
在三相負載中，如每相負載的電阻均相等，電抗也相等（且均為容抗或均為感抗），則稱為三相對稱負載。如果各相負載不同，就是不對稱的三相負載，如三相照明電路中的負載。
任何電氣設備都設計在某一規定的電壓下使用（稱額定電壓），若加在電氣設備上的電壓高于此額定電壓，則設備的使用壽命就會降低；若低于額定電壓，則不能正常工作。因此，使用任何電氣設備時都要注意負載本身的額定電壓與電源電壓一致。負載也和電源一樣可以采用兩種不同的連接方法，即星形聯結和三角形聯結。
1．三相電源的星形聯結（Y接）
（1）基本概念
1）星形聯結：將電源的三相繞組末端U2、V2、W2連在一起，首端U1、V1、W1分別與負載相連，這種方式就叫做星形聯結。
2）中點、中性線、相線：三相繞組末端相連的一點稱中點或零點，一般用“N”表示。從中點引出的線叫中性線（簡稱中線），由于中線一般與大地相連，通常又稱為地線（或零線）。從首端U1、V1、W1引出的三根導線稱相線（或端線）。由于它與大地之間有一定的電位差，一般通稱火線。
3）輸電方式：由三根火線和一根地線所組成的輸電方式稱三相四線制（通常在低壓配電系統中采用）。只由三根火線所組成的輸電方式稱三相三線制（在高壓輸電時采用較多）。
（2）三相電源星形聯結時的電壓關系
三相繞組聯結成星形時，可以得到兩種電壓：
-
相電壓
即每個繞組的首端與末端之間的電壓。相電壓的有效值用
表示； -
線電壓
即各繞組首端與首端之間的電壓，即任意兩根相線之間的電壓叫做線電壓，其有效值分別用
表示。
相電壓與線電壓的參考方向是這樣規定的：相電壓的正方向是由首端指向中點N，例如電壓
是由首端U1指向中點N；線電壓的方向，如電壓
是由首端U1指向首端V1。如圖5.3所示。
（3）線電壓UL與相電壓UP的關系 根據以上定義，可以畫出三相電源Y形聯結時的電壓相量圖，如圖5．4所示。三個相電壓大小相等，在空間各相差120°電角度。由于U相繞組的末端U2并不是和V相繞組的首端V1相連，而是和V相繞組的末端V2相連，故兩端線U和V之間的線電壓應該是兩個相應的相電壓之差，即
(5．4)
線電壓大小利用幾何關系可求得為：
同理可得：
所以我們可得出結論：三相電路中線電壓的大小是相電壓的
倍，其公式為
因此平常講的電源電壓為220V，即是指相電壓（亦即火線與地線之間的電壓）；講電源電壓為380V，即是指線電壓（兩根火線之間的電壓）。由此可見：三相四線制的供電方式可以給負載提供兩種電壓，即線電壓380V和相電壓220V，因而在實際中獲得了廣泛的應用。
2．三相電源的三角形聯結（Δ接）
（1）基本概念
三角形聯結：如圖5．5所示，將電源一相繞組的末端與另一相繞組的首端依次相連（接成一個三角形），再?gòu)氖锥薝1、V1、W1分別引出端線，這種連接方式就叫三角形聯結。
（2）三相電源三角形聯結時的電壓關系
(5．6)
所以我們知道，三相電源三角形聯結時，電路中線電壓的大小與相電壓的大小相等，即：
(5．7)
相量圖如圖5．6所示，由相量圖可看出，三個線電壓之和為零，即：
(5．8)
同理可得，在電源的三相繞組內部三個電動勢的相量和也為零，即
(5．9)
因此當電源的三相繞組采用三角形聯結時在繞組內部是不會產生環路電流（環流）的。但如果不慎將某一相繞組接反（例如圖5．5中的W相接反）則三個電動勢之和為
由于電源內阻很小，因此在電源內部會產生很大的環流，導致電源的繞組燒毀。所以在采用三角形聯結時，必須首先判斷出每相繞組的首末端，再按正確的方法接線，絕對不允許接反。
3．三相負載的星形聯結
（1）接線特點
三相負載星形聯結電路圖，它的接線原則與電源的星形聯結相似，即將每相負載末端連成一點N（中性點N），首端U、V、W分別接到電源線上。
（2）電壓、電流關系
為討論問題方便，先作如下說明：
線電壓
：三相負載的線電壓就是電源的線電壓，也就是兩根相線（火線）之間的電壓；
相電壓
：每相負載兩端的電壓稱作負載的相電壓，在忽略輸電線上的電壓降時，負載的相電壓就等于電源的相電壓，因此
；
線電流
：流過每根相線上的電流叫線電流；
相電流
：流過每相負載的電流叫相電流；
中線電流
：流過中線的電流叫中線電流。
對于三相電路中的每一相而言，可以看成一個單相電路，所以各相電流與電壓間的相位關系及數量關系都可用討論單相電路的方法來討論。

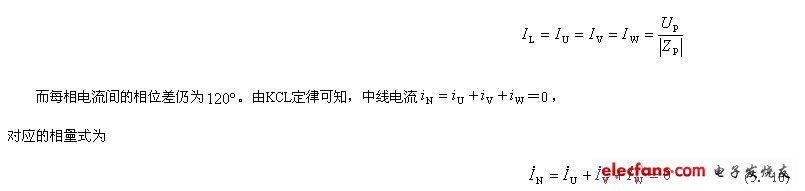

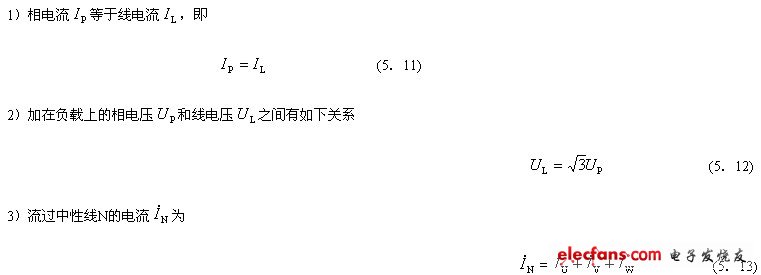

若三相負載對稱， 則在三相對稱電壓的作用下，流過三相對稱負載中每相負載的電流應相等，即
接線方式只有三根相線，而沒有中性線的電路，即三相三線制，三相四線制除供電給三相負載外，還可供電給單相負載，故凡有照明、單相電動機、電扇、各種家用電器的場合，也就是說一般低壓用電場所，大多采用三相四線制。
（3）三相四線制的特點是：
當三相電路中的負載完全對稱時，在任意一個瞬間，三個相電流中，總有一相電流與其余兩相電流之和大小相等，方向相反，正好互相抵消。所以，流過中性線的電流等于零。從圖5．9中的三相電流變化的曲線中也可清楚地看出。
因此，在三相對稱電路中，當負載采用星形聯結時，由于流過中性線的電流為零，取消中性線也不會影響到各相負載的正常工作，這樣三相四線制就可以變成三相三線制供電，如三相異步電動機及三相電爐等負載，當采用星形聯結時，電源對該類負載就不需接中性線。通常在高壓輸電時，由于三相負載都是對稱的三相變壓器，所以都采用三相三線制供電。
若三相負載不對稱，則中性線電流
，中性線不能省略。因?yàn)楫?dāng)有中性線存在時，它能使星形聯結的各相負載，即使在不對稱的情況下，也均有對稱的電源相電壓，從而保證了各相負載能正常工作。如果中性線斷開變成三相三線制供電，則將導致各相負載的相電壓分配不均勻，有時會出現很大的差別，造成有的相電壓超過額定相電壓而使用電設備不能正常工作。故三相四線制供電時中性線決不允許斷開。因此在中性線上不能安裝開關、熔斷器，而且中性線本身強度要好，接頭處應連接牢固。
另外，接在三相四線制電網上的單相負載，例如照明電路、單相電動機、小型電熱設備、各種家用電器、電焊機等，在設計安裝供電線路時也盡量做到把各單相負載均勻地分配給三相電源，以保證供電電壓的對稱和減少流過中性線的電流。
4．三相負載的三角形聯結
（1）接線特點
將三相負載分別接在三相電源的每?jī)筛嗑€之間的接法，稱為三相負載的三角形聯結。
（2）電壓、電流關系
對于三角形聯結的每相負載來說，也是單相交流電路，所以各相電流、電壓和阻抗三者的關系仍與單相電路相同。由于三角形聯結的各相負載是接在兩根相線之間，因此負載的相電壓就是線電壓。

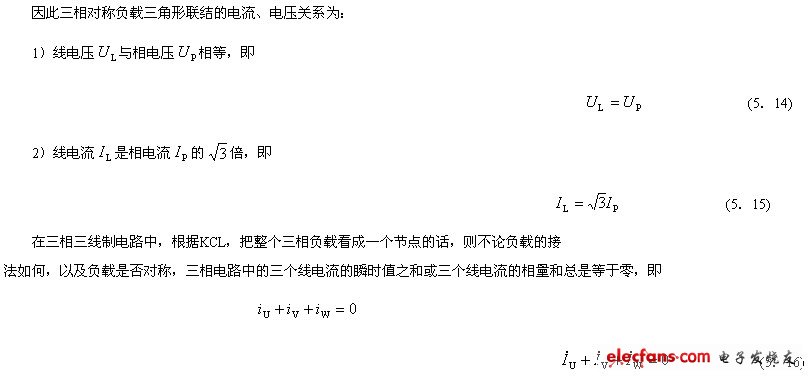

假設三相電源及負載均對稱，則三相電流大小均相等，為
通過幾何關系不難證明
。即當三相對稱負載采用三角形聯結時，線
