第1節 瞬態過程

1.瞬態過程的概念

（1）穩定狀態

所謂穩定狀態就是指電路中的電壓、電流已經達到某一穩定值，即電壓和電流為恒定不變的直流或者是最大值與頻率固定的正弦交流。

（2）瞬態過程

電路從一種穩定狀態向另一種穩定狀態的轉變，這個過程稱為瞬態過程，也稱為過渡過程。電路在瞬態過程中的狀態稱為瞬態。

為了了解電路產生瞬態過程的原因，我們觀察一個實驗現象。圖7.1所示電路，三個并聯支路分別為電阻、電感、電容與燈泡串聯，S為電源開關。

當閉合開關S時我們發現電阻支路的燈泡EL1立即發光，且亮度不再變化，說明這一支路沒有經歷瞬態過程，立即進入了新的穩態；電感支路的燈泡EL2由暗漸漸變亮，最后達到穩定，說明電感支路經歷了瞬態過程；電容支路的燈泡EL3由亮變暗直到熄滅,說

圖7.1瞬態過程演示實驗

明電容支路也經歷了瞬態過程。當然若開關S狀態保持不變（斷開或閉合），我們就觀察不到這些現象。由此可知，產生瞬態過程的外因是接通了開關，但接通開關并非都會引起瞬態過程，如電阻支路。產生瞬態過程的兩條支路都存在有儲能元件（電感或電容），這是產生瞬態過程的內因。

（3）換路

通常把電路狀態的改變（如通電、斷電、短路、電信號突變、電路參數的變化等），統稱為換路，并認為換路是立即完成的。

綜上所述，產生瞬態過程的原因有兩個方面，即外因和內因。換路是外因，電路中有儲能元件（也叫動態元件）是內因。所以瞬態過程的物理實質，在于換路迫使電路中的儲能元件要進行能量的轉移或重新再分配，而能量的變化又不能從一種狀態跳躍式地直接變到另一種狀態，必須經歷一個逐漸變化過程。

2.換路定律

分析電路的瞬態過程時，除應用基爾霍夫定律和元件伏安關系外還應了解和利用電路在換路時所遵循的規律（即換路定律）。

為便于電路分析，特作如下設定：t＝0為換路瞬間，而以t=0_－表示換路前的終了時間，t=0_＋表示換路后的初始瞬間。0_－和0_＋在數值上都等于0，但前者是指t從負值趨進于零，后者是指t從正值趨進于零。

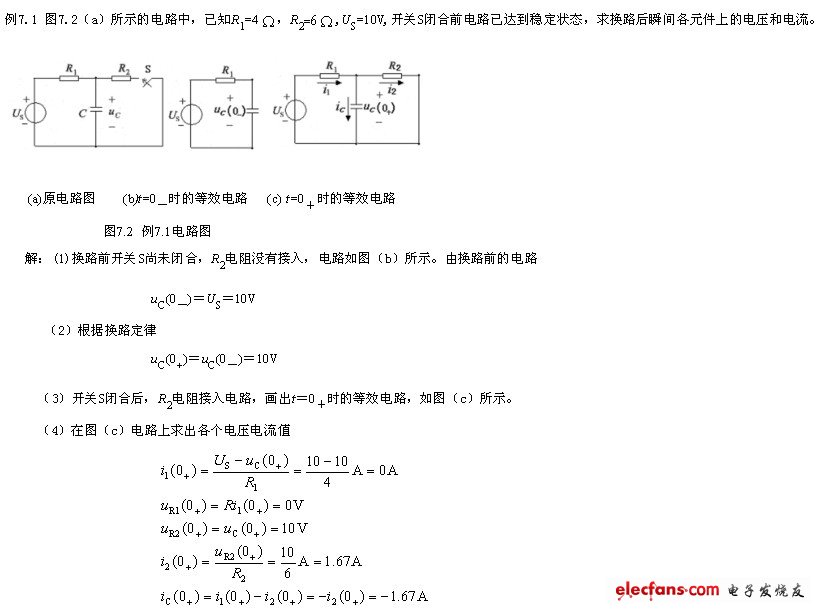

（1）電感元件由于它所儲存的磁場能量在換路的瞬間保持不變，因此可得
