1.RC電路的零輸入響應
所謂RC電路的零輸入，是指無電源激勵，輸入信號為零。在此條件下，由電容元件的初始狀態uC(0+)所產生的電路的響應，稱為零輸入響應。
（1）電壓、電流的變化規律
分析RC電路的零輸入響應，實際上就是分析它的放電過程。圖7.4是一RC串聯電路。在換路前，開關S是合在位置2上的，電源對電容元件充電。在t=0時將開關從位置2合到位置1，使電路脫離電源，輸入信號為零。此時，電容元件已儲有能量，其上電壓的初始值uC(0+)=U0；于是電容元件經過電阻R開始放電。

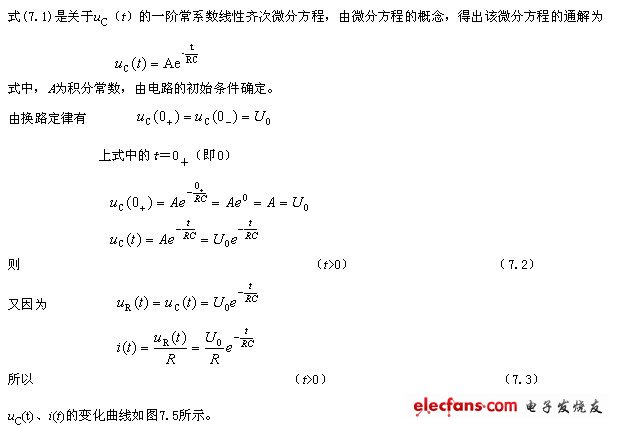

由上面的討論可知，RC電路的零輸入響應
都是隨時間按指數規律衰減的變化曲線，其衰減速率取決于RC的值。
（2）時間常數
線性電路確定后，電阻R和電容C是確定值，二者的乘積也是一個確定的常數，用τ來表示，即
τ＝RC （7.4）
式中，τ是表示時間的物理量，其量綱為時間秒，故稱為電路的時間常數。因此式（7.2）和式（7.3）可表示為

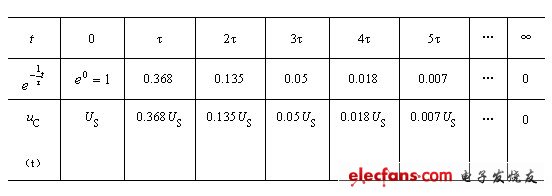

表7.1
由表7.1可以看出，τ是電容電壓(或電路電流)衰減到原來的36.8%所需要的時間。當t=5τ時，電容電壓只有初始值的0.7%，一般認為到此過渡過程基本結束，電路已進入新的穩定狀態。所以5τ是衡量過渡過程時間的標志。
時間常數τ僅由電路參數R和C決定。R越大，電路中放電電流越小，放電時間越長；C越大，電容所儲存的電荷量越多，放電時間越長。所以τ只與R和C的乘積有關，與電路的初始狀態和外加激勵無關。
時間常數可用三種方法求取：
方法一：直接按時間常數的定義計算。電阻R是從電容連接端口看進去的等效電阻。

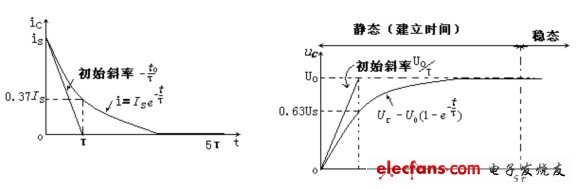

方法二：根據電容電壓充電曲線，找出電容電壓由初始值變化到總變化量的63.2%或36.8%時所對應的時間，如圖7.6(a)所示。
方法三：如圖7.6(b)所示，根據電容電壓放電曲線，如果電容電壓保持初始速度不變，達到終止時對應的時間。
2.RC電路的零狀態響應
所謂零狀態響應，是指電路在零初始條件下，即電路中的儲能元件L、C未儲能，僅由外施激勵產生的電路響應。
圖7.7是RC串聯電路，S斷開時，電容C上沒有儲能。t=0時刻將開關S閉合，RC串聯電路與外激勵US接通，電容C充電。RC串聯電路的零狀態響應實質上就是電容C的充電過程。
圖7.7 RC電路的零狀態響應

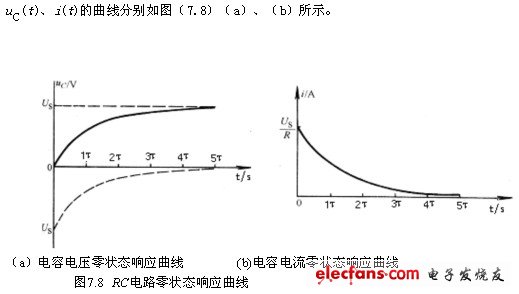

下面討論電壓、電流的變化規律。

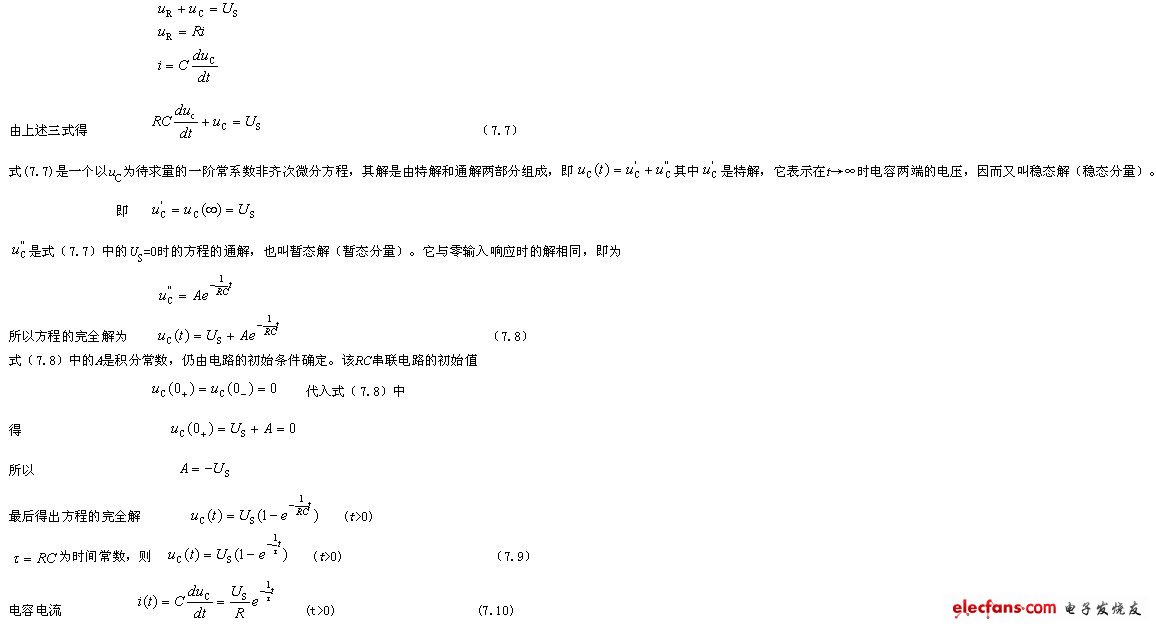

按圖示電路中電壓、電流的正方向S接通后，由KVL及各元件的伏安關系，得
