日光燈電路實際上就相當于一個RL電路，它是由電阻元件和電感元件組成，這類電路在實際中應用也比較廣泛。討論和分析這類電路時，注意電感的伏安關系與電容的伏安關系的區別，按分析RC電路響應的方法，很容易地得出RL電路的各種響應。

1.RL電路的零輸入響應

如圖（7.9）所示電路，開關S接1時電路已處于穩態。在t＝0時將開關S由1接向2。換路后，RL電路與電源脫離，電感L將通過電阻R釋放磁場能并轉換為熱能消耗掉。上述過程是RL電路的零輸入響應，下面討論電路中電壓、電流的變化規律。

圖7.9  RL電路的零輸入響應

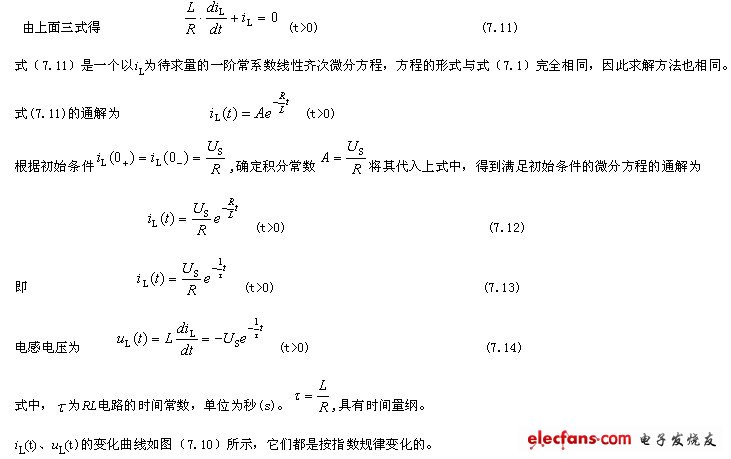

根據換路后的電路，由KVL及元件的伏安關系得

圖7.10  RL電路零輸入響應曲線              圖7.11  RL電路的零狀態響應

2.RL電路的零狀態響應

圖（7.11）所示電路為RL串聯電路，開關S斷開時電路處于穩態，且L中無儲能。在t=0時將S閉合，此時RL串聯電路與外激勵接通，電感L將不斷從電源吸取電能轉換為磁場能儲存在線圈內部。下面分析在此過程中電壓、電流的變化規律。

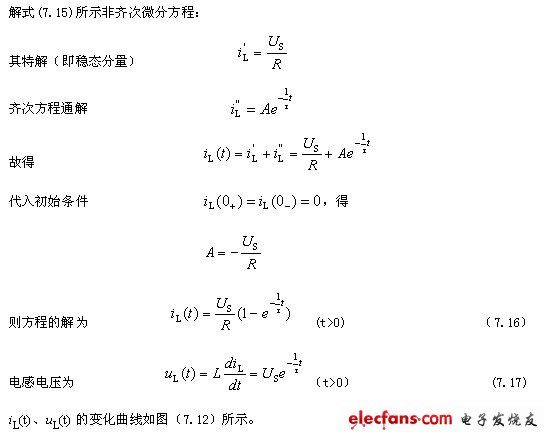

當S閉合后，由KVL及元件的伏安關系得

圖7.12  RL電路零狀態響應曲線
