當前位置:電子發燒友網 > 圖書頻道 > 電氣 > 《電工基礎入門》 > 第7章 線性電路的瞬態過程

第5節 RC電路的應用

電路的瞬態過程雖然短暫,但在工程上的應用卻相當普遍。

1.微分電路和積分電路

在電子技術中常利用RC電路實現多種不同的功能,RC微分電路和RC積分電路就是RC電路的兩個重要應用。下面分別介紹這兩種電路的工作原理。

(1)微分電路

 如圖(7.15)所示RC電路中,輸入電壓ui為周期性     矩形脈沖,如圖(7.16)(a)所示,矩形脈沖的幅值為Um,脈沖寬度為tw,脈沖周期為T,且電路的時間常數τ很小,



圖7.15  RC微分電路

首先分析uc的波形。在t=0瞬間,RC電路輸入矩形波電壓,由于τ很小,電容迅速被充電至Um值。當tw<t<T時,ui=0,相當于RC電路的輸入端短接,電容器開始放電。同樣,由于τ很小,放電過程很快結束,uC下降至零。接著在t=T瞬間,電容又被迅速充電……,如此反復循環,得到如圖(7.16)(b)所示波形。

根據KVL,有  ui=uR+uC=u0+uC ,由于τ=RC很小,使得輸入信號ui幾乎全部降落在電容上,即ui=u0+uCuC,因而輸出電壓為

 (7.20)

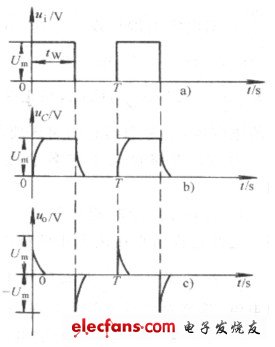

圖7.16  微分波形

式(7.20)表明,電路的輸出電壓u0近似與輸入電壓ui的導數成正比,因而稱該電路為微分電路。利用微分電路可以改變信號的波形,由于時間常數τ與脈沖寬度tw的關系變化,輸出電壓u0也將發生變化。

(2)積分電路

如圖(7.17)所示電路,輸入電壓ui仍為周期性矩形脈沖,如圖(7.18)(a)所示,且電路的時間常數τ>>tw。輸出電壓u0取自電容兩端,即u0=uC,則此RC電路稱為積分電路。

圖7.17  RC積分電路



t=0瞬間,RC電路輸入矩形波電壓。由于τ>>tw,電容充電很慢,到t=tw時,uC僅由零微升至UC1值。當tw<t<T時,ui=0,電容C開始經電阻R放電。由于τ>>tw,放電同樣進行的很慢,uCUC1緩慢下降。到t=T時,uC尚未下降至零,而下一個脈沖已經到來,電容C又開始進入充電過程……,

如此反復循環,得到圖(7.18)(b)所示波形。

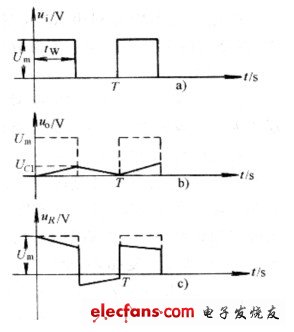

圖7.18  積分電路

在積分電路中,由于τ>>tw,由于電容的充、放電過程進展很緩慢,電容電壓u0變化也很緩慢,輸入信號ui幾乎全部降落在電阻R兩端,uR的波形如圖(7.18)(c)所示,因此

                                  ui=u0+uRuR

所以                                (7.21)

式(7.21)說明,電路的輸出電壓u0近似與輸入電壓ui成積分關系,因此,這種電路叫積分電路。

2.避雷器的測試電路

(1)避雷器的作用

避雷器是與電器設備并接的一種過電壓保護設備,當出現危及電器設備絕緣的過電壓(一般指大氣過電壓)時,它就放電,將雷電流泄入大地,從而限制電器設備絕緣上的過電壓,保護其絕緣免受損傷或擊穿。

(2)避雷器的電路組成

避雷器使用前要進行測試,檢驗其各種性能指標。圖(7.19)是測量避雷器電導電流的接線圖,其中T為高壓試驗變壓器;V為高壓整流硅堆;

圖7.19  測量避雷器電導電流電路

R為保護電阻;C為穩壓電容;VC為靜電電壓表;FA為避雷器;微安表串聯在FA下端測量其電導電流。

(3)工作原理

避雷器本身的電容很小,對整流電壓的平波作用甚微。因此,在測量電導電流時,應并聯不小于0.1μF的穩壓電容C。變壓器T的高壓側經整流硅堆輸出的電壓是半波整流電壓,其正半周時,經電阻R對

電容C充電。負半周時電容C經R放電,但由于C較大,電荷逸出很少。下一個正半周時,C又通過R充電,使兩端的電壓維持原來的數值,這樣就保證避雷器兩端的電壓波動很小。如果沒有穩壓電容C,由于避雷器本身電容很小,加在其兩端的電壓將是脈動電壓,這對于避雷器是絕對不允許的。

3. 晶閘管的過電壓保護

(1)晶閘管的作用

晶閘管又稱可控硅,是一種大功率半導體器件,主要用于大功率的交流電能與直流電能的相互轉換和交、直流電路的開關控制與調壓。

晶閘管承受過電流、過電壓的能力較弱,因此,使用晶閘管的電路必須設置過電流、過電壓的保護裝置。

(2)工作原理

引起晶閘管上出現過電壓的原因很多,如系統的通斷。電網浪涌電壓或晶閘管本身的通斷,都可能導致晶閘管承受瞬時過電壓而擊穿。最常使用的保護措施是采用阻容吸收裝置。如圖(7.20)所示電路為單相橋式可控整流電路,在晶閘管及交流電源側,整流輸出的負載側均并聯一個RC串聯支路。電路產生過時,由于電容電壓不能突變,電容充電,使其兩端電壓逐漸升高。當晶閘管觸發導通后,電容放電,使晶閘管避免了過電壓的襲擊。如電容器充電電壓較高,放電時,會有很大的電流通過晶閘管,可能使該元件燒壞,為此必須與電容串聯一個電阻R,以限制放電電流和增加放電時間。

圖7.20晶閘管過電壓吸收保護電路

?
