從《電力電子技術》課程中我們知道，變流器的作用是進行電能形式的變換，電力機車上采用晶閘管整流電路是把電網的交流電變換成電機可用的直流電，同樣，利用晶閘管也可以把直流電變換成交流電，這種電路稱之為逆變電路。電力機車的再生制動就是將制動時電機所產生的直流電能回送到交流電網中，因此再生制動的關鍵問題就是有源逆變問題。有源逆變電路與整流電路有許多共同之處，同一電路既可做整流電路，亦可作有源逆變電路，只是工作條件不同而已。

　　本節就以機車上應用的單相全控橋式整流電路為例具體分析有源逆變電路的工作原理、參數計算及逆變顛覆等問題。

　　一、理想逆變電路

　　有源逆變電路的交流側已由電網建立起了正弦交流電，因此逆變電路只是把直流電源的能量饋送到交流電網中去。圖3-13是單相全控橋式整流器電路。為了便于分析，第二章中關于理想整流電路的各種假設條件在逆變狀態時仍然成立。

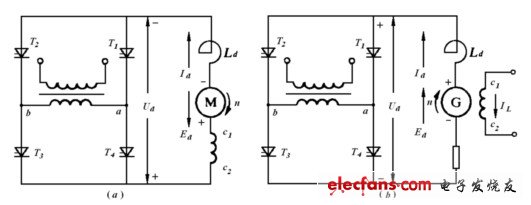

　　圖3-13　單相全控橋式變流器整流-逆變原理

　　從第二章的分析中我們知道，若設變壓器二次側的交流電壓為u2= U2cosωt，則在晶閘管移相角為α時，整流電壓平均值Udα為：

　　(3-14)

　　即全控橋整流電路的平均電壓是空載整流電壓和移相角α的余弦的乘積。

　　控制角α在0～π/2進行調節，當觸發晶閘管導通時，整流輸出電壓平均值Udα>0，整流電流從電機正端流入，電機吸收能量，此時電機工作在電動機狀態，即機車工作在牽引工況。

　　當α=π/2時，整流電壓的波形中正負兩部分面積相等，故其平均值Udα=0，這時電機即不從電網吸收能量也不向電網輸出能量，這種狀態為從整流狀態向逆變狀態過渡的中間狀態。

　　在控制角α>π/2時觸發晶閘管，從電路的工作原理、整流電壓波形圖和整流輸出電壓平均值Udα的表達式(3-14)都不難看出，整流電路將有負的電壓輸出，即Udα<0，極性發生了改變，從而有可能工作于有源逆變狀態。橋式電路在不同控制角α下的整流電壓、電流、變壓器電流的波形如圖3-14所示。

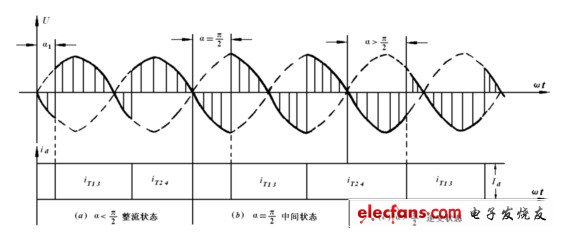

　　圖3-14　單相全控橋式電路整流和逆變波形

　　整流電路在逆變工作狀態下，若使電機電勢的極性發生改變(上正下負)，且電機電勢Ed略高于整流電壓平均值Udα，則回路電流的方向不變，但電流是從電機電勢正極端流出，電機輸出能量，即電機此時工作在發電機狀態;而對變壓器繞組而言，當α>π/2觸發晶閘管，電流流過變壓器繞組的方向總是與電勢實際方向相反，即變壓器電勢在逆變電路中起一反電勢作用，故發電機通過變壓器二次側繞組向電網輸送電能，電網吸收能量，實現了逆變。

　　由上述分析可見，整流與逆變的轉換對變流器而言，只是控制角α的改變，即有負電壓輸出。對直流側電源而言，電壓的極性必須隨著改變。而半控橋整流電路，由于任一導通的晶閘管橋臂在電源電壓反向時，晶閘管截止，與負載電路串聯的整流二極管橋臂自然轉入續流狀態 (此時負載電壓為零)，不會輸出負的電壓，這一點從表達式亦可明顯看出。所以，單相半控橋式整流電路不可能實現有源逆變。

　　二、實際逆變電路

　　實際的逆變流電路由于變壓器漏抗XC存在，使全控橋元件的換相不是瞬時完成，而是有一過程，即存在一個換相重疊角γ。因此逆變電路晶閘管觸發導通的時刻至少應比交流電源電壓過零時刻引前一個相角，稱為逆變角β。其值為

　　(3-15)

　　式中 β--逆變角β=π-α;

　　γ--換向重疊角;

　　δ0--晶閘管恢復阻斷角。

　　保證逆變角β有一定的值是必須的，這是為了防止短路。具體分析如下：仍以圖3-13(b)為例，變壓器電勢b正a負時晶閘管T2T4導通，若整流元件自然換相，就必須在變壓器電勢過零變?yōu)閍正b負之前，讓T1T3導通，使T2T4可靠關斷。這時β必須滿足的第一個條件是β=γ，否則若β=0(或β<γ)即在變壓器電勢過零時觸發T1T3，由于γ的存在，在此期間變壓器電勢進入a正b負，電勢方向就與發電機電勢同向，交直流側電勢相加，并通過T2T4形成交直流電勢迭加短路，短路電流使T2T4中的電流增大而無法關斷;這時T1T3承受反壓而不能導通，這樣逆變狀態就遭到破壞。因此必須在變壓器電勢過零時刻引前β使T2T4T1 T3同時導通進行換相后，T2T4受反向電壓，可靠關斷。關斷T1T3時道理亦是如此。

　　另外，我們知道晶閘管元件關斷后，其內部載流子復位需要一定時間，即恢復正向阻斷能力需要一定時間，該時間用角度δ0表示，稱為晶閘管恢復阻斷角，約為數十微秒至數百微秒，即δ0<5°，它與關斷前負載電流的大小、電流下降速度、結溫和再次施加正向電壓的上升速度等因素有關。故逆變角β必須滿足的第二個條件是β≥δ0，否則電路的換相雖然結束，但結束導電的晶閘管正向阻斷能力尚未恢復時，此時若陽極出現正向電壓，結束導電的晶閘管又將繼續導通，也會形成交直流側迭加短路。

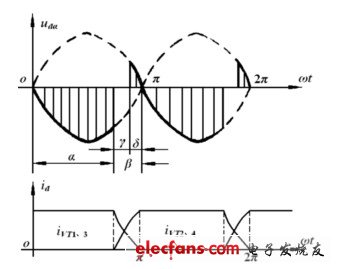

　　圖3-15　逆變角為β時的電壓、電流波形

　　綜上所述，對于實際的晶閘管逆變電路，考慮一定裕度，恢復阻斷角不是δ0，而是取較大的δ值，稱為裕度角。因此為了保證可靠換相，逆變角β應滿足的條件為：

　　可參照圖3-15，便于理解。一般換向重迭角γ為15°，裕度角取5°～10°，則逆變角β整定在20°～25°左右。

　　三、逆變顛覆

　　在整流電路中，如果晶閘管觸發電路出現故障，使觸發脈沖消失或者移相超出允許的移相范圍，其后果是沒有輸出電壓。而在逆變電路中若晶閘管觸發脈沖丟失或移相角(逆變角)超出允許范圍，發電機電勢就與變壓器電勢串聯迭加而造成嚴重的短路，這種現象稱之為逆變顛覆，逆變顛覆將產生非常大的短路電流。

　　此外，電力機車實施再生制動時，若受電弓脫離接觸網導線，交流電壓消失，此時發電機電勢將經變壓器二次側繞組及導通的晶閘管元件而發生失壓短路。

　　無論是迭加短路還是失壓短路，其結果都將引起逆變顛覆(再生顛覆)，短路電流將燒損電氣設備，因此再生制動必須對晶閘管及其觸發電路提出很高的要求。同時為防止失壓短路，要求機車雙弓運行。
