SS4G型電力機車主電路(見附圖一)是以SS4、SS5和SS6型機車主電路為基礎，并消化、吸收了8K和6K型機車的一些先進技術而設計的。具有如下主要特點：
1.機車采用加饋電阻制動，每節車四臺牽引電機主極繞組串聯，由一臺勵磁半控橋式整流器供電。每臺轉向架上的二臺牽引電機電樞與各自的制動電阻串聯后，并聯在一起，并與主整流器相串聯。
2.機車全部采用了霍耳傳感器檢測直流電流、電壓信號，以利司機安全，并可提高系統的控制精度。
3.為提高機車功率因數和改善通訊干擾，機車增加了PFC裝置。
一、網側高壓電路
網側高壓電路包括兩部分：變壓器原邊的牽引電流電路及低壓測量電路。如下圖所示。

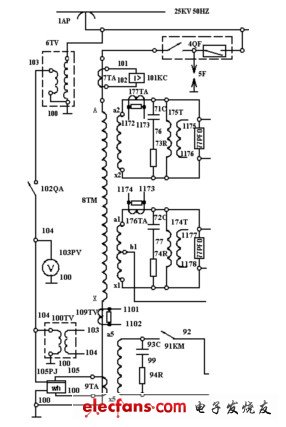

圖4-1 網側高壓電路
由受電弓1AP引入接觸網高壓電，經主斷路器4QF、高壓電壓互感器6TV、高壓電流互感器7TA引入機車內部，原邊電流經主變壓器8TM的高壓(原邊)繞組AX，由機車接地裝置向牽引變電所回流。二節車之間的25kV母線用高壓聯接器2AP進行連接。
低壓部分有自動開關102QA、網壓表103PV、電度表105PJ、PFC用電壓互感器100TV，以及接地電刷110E、120E、130E和140E。這些電器設備所組成的電路主要用于檢測機車網壓和提供電度表用的電壓信號。
二、整流調壓電路
采用轉向架獨立供電方式，由二套獨立的整流調壓電路，分別向相應的轉向架供電。牽引繞組a1-b1-x1和a2-x2供電給主整流器70V，組成前轉向架供電單元;牽引繞組a3-b3-x3和a4-x4供電給主整流器80V組成后轉向架供電單元。
下圖所示為前轉向架單元的三段不等分半控橋式整流調壓電路。其中各段繞組的電壓為Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V

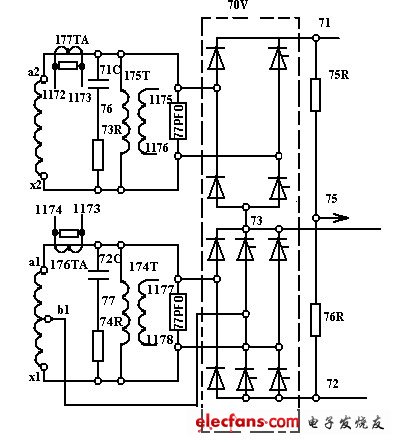

圖4-2 前轉向架單元整流調壓電路
三段不等分整流橋的工作順序簡述如下：
首先投入四臂橋。即觸發四臂橋的晶閘管，投入a2-x2繞組。整流電壓由零逐漸升至1/2Ud(Ud為總整流電壓)，六臂橋的整流元件續流。當四臂橋滿開放后，六臂橋投入。先投入繞組a1-b1，整流電壓在1/2~3/4Ud之間調節。待滿開放后，b1-x1繞組再投入，整流電壓在3/4Ud~Ud之間調節。
在整流器的輸出端還分別并聯了兩個電阻75R和76R，其電阻的作用有兩個：一是機車高壓空載做限壓試驗時，作整流器的負載，起續流作用;二是正常運行時，能夠吸收部分過電壓。
三、牽引電路
機車的牽引電路，即機車主電路的直流電路部分，部分電路如下圖所示。

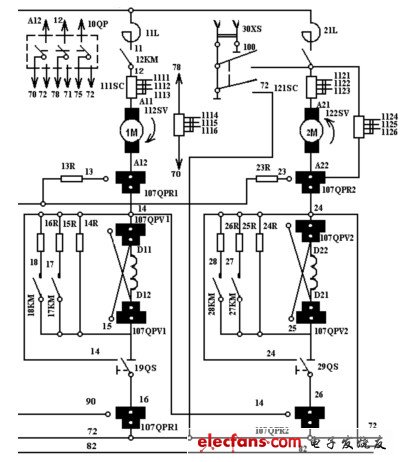

圖4-3 牽引電路示意圖
機車牽引電路，采用轉向架獨立供電方式。第一轉向架的第一臺牽引電機1M與第二臺牽引電機2M并聯，由主整流器70V供電;第二轉向架的第三臺牽引電機3M與第四臺牽引電機4M并聯，由主整流器80V供電。兩組供電電路完全相同且完全獨立。
牽引電機支路的電流路徑基本相同，現以第一牽引電機支路為例加以說明：其電流路徑為正極母線71→平波電抗器11L→線路接觸器12KM→電流傳感器111SC→電機電樞→位置轉換開關的“牽”-“制”鼓107QPR1→位置轉換開關的“前”一“后”鼓107QPV1→主極磁場繞組→107QPV1→牽引電機隔離開關19QS→107QPR1→負極母線72。
與主極繞組并聯的有固定分路電阻14R、一級磁削電阻15R和接觸器17KM、二級磁削電阻16R和接觸器18KM。14R與主極繞組并聯后，實現機車的固定磁削級，其磁削系數為0.96。15R通過接觸器17KM的閉合投入，實現機車的I級磁削級，其磁削系數為0.70。16R通過接觸器18KM投入，實現機車的Ⅱ級磁削級，其磁削系數為0.54。當17KM和18KM同時閉合時，15R和16R同時投入，實現機車的Ⅲ級磁削級，其磁削系數為0.45。
牽引電機故障隔離開關19QS、29QS、39QS和49QS均為單刀雙投開關，有上、中、下三個位置。上為運行位，中為牽引工況故障位，下為制動工況故障位。
庫用開關20QP和50QP為雙刀雙投開關。在正常運行位時，其主刀與主電路隔離，其相應輔助接點接通受電弓升弓電磁閥，方可升弓;在庫用位時，其主刀將庫用插座30XS或40XS的庫用電源分別與2M電機或3M電機的電樞正極引線22或32及總負極72或82連接，其輔助接點斷開受電弓升弓電磁閥的電源線，使其在庫用位時不能升弓。只要20QP或50QP之一在庫用位，即可在庫內動車。同時，通過相應的聯鎖接點可分別接通12KM和22KM或32KM和42KM，從而使1M或4M通電，以便于工廠或機務段出廠試驗時試電機轉向、出入庫及旋輪。
空載試驗轉換開關10QP和60QP為叁刀雙投開關。當機車處于正常運行位時，10QP和60QP將1位和4位電壓傳感器112SV和142SV分別與1M和4M的電樞相連，其相應輔助接點接通12KM、22KM、32KM和42KM的電空閥;當機車處于空載試驗位時，10QP和60QP將112SV和142SV分別與主整流器70V和80V的輸出端相連，同時短接76R和86R，其相應輔助接點斷開線路接觸器12KM、22KM、32KM和42KM的電空閥電源線，使I0QP或60QP置于試驗位時電機與整流器脫開，確?？蛰d試驗時的安全性。
四、加饋電阻制動電路
SS4G型電力機車采用加饋電阻制動電路，主要優點是能夠獲得較好的制動特性，特別是低速制動特性。下圖為機車加饋制動工況時的簡化電路圖。

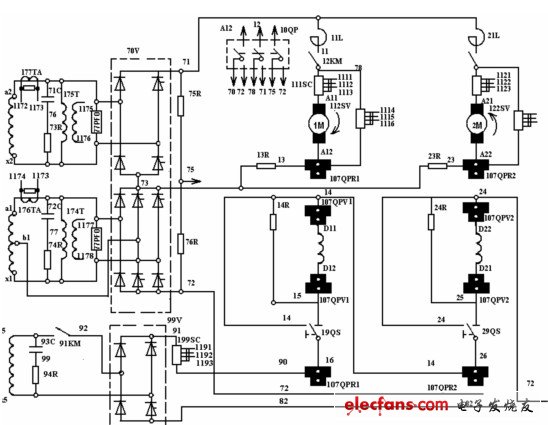

圖4-4 加饋電阻制動簡化圖
加饋電阻制動是在常規電阻制動的基礎上發展的一種能耗制動技術。在常規的電阻制動中，IZ隨著機車速度的減小而減小。因此，機車輪周制動力也隨著機車速度的變化而變化。為了克服機車輪周制動力在機車低速區域減小的狀況，加饋電阻制動從電網中吸收電能，并將該電能補足到IZ中去，以此獲得理想的輪周制動力。
根據理論分析可知，機車輪周制動力為
B=CφIZ (N)
式中C——機車結構常數;
φ——電機主極磁通(Wb);
IZ——電機電樞電流(A)。
機車處于加饋電阻制動時，經位置轉換開關轉換到制動位，牽引電機電樞與主極繞組脫離與制動電阻串聯，且同一轉向架的二臺電機電樞支路并聯之后，與主整流器串聯構成回路。此時，每節車四臺電機的主極繞組串聯連接，經勵磁接觸器、勵磁整流器構成回路，由主變壓器勵磁繞組供電。
為了能在靜止?fàn)顩r下檢查加饋制動系統是否正常，機車在靜止時，系統仍能給出50A的加饋制動電流(此時勵磁電流達到最大值930A)。
五、功率因數補償電路(PFC電路)
SS4G型電力機車主電路設置有四組完全相同的PFC裝置。其電路結構見下圖。
該裝置是通過濾波電容和濾波電抗的串聯諧振，以降低機車的三次諧波含量，提高機車的功率因數。它主要由真空接觸器(電磁式)、無觸點晶閘管開關、濾波電容、濾波電抗和故障隔離開關等電器組成。
在PFC電路中設置有故障隔離開關，在PFC電路出現接地時做隔離處理用。當故障隔離開關處于故障位時，一方面使PFC電路與機車主變壓器的牽引繞組完全隔離;另一方面，通過其輔助聯鎖控制真空接觸器主觸頭分?jǐn)唷Ｍ瑫r，其主閘刀還將對電容器進行放電。
為確保人身安全，當司機取出司機鑰匙時，因在每組PFC電路中的濾波電容和濾波電抗上并聯了一個低阻(800Ω)，使得濾波電容上的電壓能夠快速放電。該電阻的投入是靠一高壓繼電器(116KM、126 KM、156 KM和166KM)來實現的。
六、保護電路
SS4G型電力機車主電路保護包括：短路、過流、過電壓及主接地保護等四個方面。
1、短路保護
當網側出現短路時，通過網側電流互感器7TA→原邊過流繼電器101KC，使主斷路器4QF動作，實現保護。其整定值為320A。
當次邊出現短路時，經次邊電流互感器176TA、177TA、186TA及187TA→電子柜過流保護環節，使主斷路器4QF動作，實現保護。其整定值為3000A±5%。
在整流器的每一晶閘管上各串聯一個快速熔斷器，實現元件擊穿短路保護。
2、過流保護
考慮到牽引工況和制動工況時，牽引電機的狀況不同，牽引電機過流保護的整定值和保護方式設置不同。
在牽引工況時，牽引電機的過流保護通過直流電流傳感器111SC、121SC、131SC和141SC→電子柜→主斷路器來實現，其整定值為1300A±5%。
在制動工況時，牽引電機的過流保護通過直流電流傳感器111SC、121SC、131SC和141SC→電子柜→勵磁過流中間繼電器559KA→勵磁接觸器91KM來實現。其整定值為1000A±5%。
在制動工況時，設有勵磁繞組的過流保護，通過直流電流傳感器199SC→電子柜→勵磁過流中間繼電器559KA→勵磁接觸器91KM來實現。其整定值為1150A±5%。
3、過電壓保護
機車的過電壓包括：大氣過電壓、操作過電壓、整流器換向過電壓和調整過電壓等。大氣過電壓的保護主要采用兩種方式：一是在網側設置新型金屬氧化物避雷器5F;二是在主變壓器的各次邊繞組上設置RC吸收器。
當機車主斷路器4QF打開或接通主變壓器空載電流時，機車會產生操作過電壓，通過網側避雷器5F和牽引繞組上的RC吸收器能夠?qū)Υ瞬僮鬟^電壓進行限制。
機車的主整流器70V和80V、勵磁整流器99V的每一晶閘管及二極管上均并聯有RC吸收器，以抑制整流器的換向過電壓。
另外，牽引電機的電壓由主整流器進行限壓控制，其限制值為1020V±5%。
4、接地保護
牽引工況下，每“轉向架供電單元”設一套接地保護系統，除網側電路外，主電路任一點接地時，接地繼電器均動作。接地繼電器動作之后，通過其聯鎖使主斷路器動作，實現保護。
制動工況下，具有兩套獨立回路，勵磁回路屬于第二回路。當制動工況發生接地故障時，接地繼電器動作，通過其聯鎖使主斷路器動作，實現保護。
