SS4G型電力機車輔助電路(原理圖見附圖二)采用傳統的單-三相供電系統，輔機均采用三相異步電動機拖動。電源來自主變壓器的輔助繞組a6-b6-x6，其中a6-x6的額定電壓為399.86V，b6-x6的額定電壓為226V。單相交流電源從a6-x6經庫用轉換刀開關235QS至導線201、202給各輔機及窗加熱、取暖設備供電。機車在庫內可通過輔助電路庫用插座294XS引入380V單相或三相電源，將235QS投向庫用位，輔助電路設備即可由庫內電源供電。
一、分相設備
1、劈相機
劈相機是單相電動機與三相發電機的組合，提供輔助電路的三相電源。見下圖：

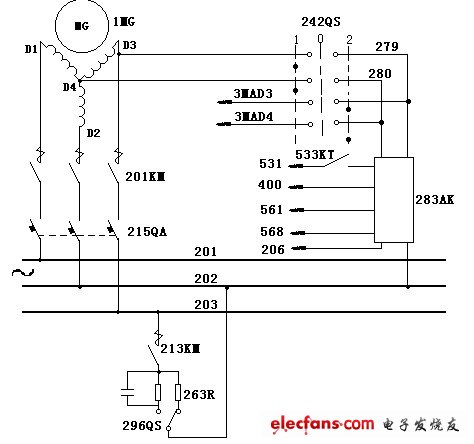

圖5-1 劈相機起動示意圖
劈相機的運轉與停止通過接觸器201KM控制。劈相機起動時在第二電動相繞組與發電相繞組間接入起動電阻263R進行分相起動，起動電阻的接通與開斷由接觸器213KM來執行。劈相機起動繼電器283AK監測起動過程并控制起動電阻回路的開斷，其工作電源(DC110V)從導線531經533KT常開聯鎖由導線281引入。當按下劈相機按鍵開關后，接觸器213KM閉合，起動電阻投入，201KM閉合，劈相機開始起動，這時劈相機起動繼電器監測劈相機發電相電壓(由導線279、280引入，間接反映劈相機的轉速)，當劈相機轉速達到約0.9nh，也即283AK測得其發電相電壓接近于比較電壓(額定網壓下，該電壓值為220V，由導線202、206引入)時，283AK動作，其常開聯鎖閉合，導線561、568連通，則劈相機起動中間繼電器566KA得電，使213KM及劈相機起動延時時間繼電器533KT失電，213KM主觸頭打開，開斷了起動電阻回路，劈相機起動完成。同時，533KT常開聯鎖開斷了導線531與281通路，使283AK失去工作電源處于閉置狀態。
劈相機起動電阻有三個抽頭，即備有兩組，當一組燒損可換另一組使用，此時只需把導線232換接至另一抽頭即可。
2、通風機電動機
第一臺牽引通風機電機3MA的電容分相起動電路是為劈相機發生故障而特設的電路。在機車運行中，劈相機一旦發生故障，為保證其它輔機繼續工作，即可切除劈相機，而以起動電容253C對風機電機3MA直接進行分相起動。這時，要把劈相機故障轉換開關242QS打向2QS位，即把283AK監測劈相機發電相電壓的引入線轉接到3MA的第三相上，同時必須把閘刀開關296QS倒向起動電容位。起動過程由起動繼電器283AK控制，起動完成后283AK常開聯鎖閉合，使213KM線圈失電，其主觸頭打開，切除起動電容。
在運用3MA替代劈相機作電容分相起動時，司機操縱與使用劈相機時相同，由于兩節車的輔助電路未重聯，因此可以一節車做劈相機電阻分相起動，另一節車(劈相機故障)做3MA電容分相起動。必須強調的是采用電容分相起動通風機電動機時，網壓不得低于22kV，且必須是在劈相機故障狀態下進行。
二、負載電路
1、三相負載電路
當劈相機起動完畢后，輔助回路導線201、202、203即可提供三相不對稱電源，這時，各輔機可依次投入工作。
SS4G型電力機車三相負載有：壓縮機電動機2MA一臺，牽引通風機電機3、4MA二臺，制動風機電動機5、6MA二臺，變壓器風機電動機7MA一臺，變壓器油泵8MA一臺。各輔助電動機均通過其相應的交流接觸器進行分合控制。
為了改善劈相機供電系統的三相電源對稱性，在3～5MA電動機的D2、D3之間接入移相電容247～252C，隨電動機作負載投入而投入。
235QS為庫用轉換刀開關，機車在電網下，235QS倒向“運行”位，則主變壓器輔助繞組a6-x6通過導線204、205經235QS與導線201、202連接，從而給輔助電路提供380V單相電源。若機車處在庫內時，235QS須倒向“庫用”位，此時可使用的庫內電源有兩種：
庫內三相電源
使用庫內三相電源時，一般不起劈相機。把庫內三相電源接到庫用插座294XS的207、208、209三點上，通過235QS及導線203與209之間的連接母線直接為輔助電路提供三相電源。
庫內單相電源
單相電源送至庫用插座294XS的207、208兩點上，經235QS給輔助電路提供單相電源，此時須使用劈相機實現單-三相電源的轉換。
若只使用庫內單相電源，也可拆開導線203與209之間的連接母線，這樣做有兩個目的：一是從安全角度考慮，使庫用插座上的第三點(209點)不帶電;二是若電源線誤接至接點208、209上時，避免劈相機不能正常起動而受損。
2、單相負載電路
380V單相負載電路
包括窗加熱玻璃、壁爐及腳爐電路，采用380V單相交流電源。由自動開關作電路的過載保護用。
220V單相負載電路
220V單相負載電路主要有司機室熱飯電爐。該220V電源取自導線202、206，由自動開關作支路的過載保護。
三、保護電路
SS4G型電力機車輔助電路設置有以下幾種保護：過電壓保護、輔過流保護、輔接地保護、輔機過載保護及零壓保護等。
1、過電壓保護
采用跨接在輔助繞組a6-x6兩端間的R-C過電壓保護電路，由電阻260R、電容255C組成，吸收過電壓。
2、輔過流保護
在輔助繞組短路或其它原因造成輔助電路短路，其電流超過2800A時，進行輔助電路過電流保護，電流繼電器282KC吸合動作使機車主斷路器分閘，并顯示輔助過流信號。
3、輔接地保護
在變壓器輔助繞組的x6端與地之間設有輔助電路接地保護電路，如下圖所示。輔接地保護屬有源保護裝置，支路經110V控制電源后接地。當輔助電路某點接地時，輔接地保護系統形成回路，285KE動作吸合，其輔助聯鎖使主斷路器分閘線圈得電跳閘，司機臺輔接地信號顯示。

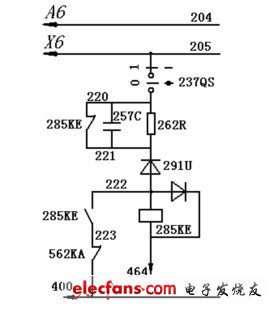

圖5-2 輔接地保護電路圖
此時285KE常閉聯鎖開斷，回路串入電阻262R以免出現大電流而燒損接地繼電器。同時經由285KE自身聯鎖和恢復中間繼電器562KA聯鎖接通“自鎖”回路，保持信號記憶。故障解除后，借助主斷路器合閘操作，562KA常閉聯鎖斷開使285KE恢復。
237QS是輔接地保護故障隔離開關，若確定輔助電路有一點接地且不能排除時，可切斷保護電路，使機車作故障運行，此時要嚴密監視各輔機工作狀態，以確保行車安全。
4、輔機過載保護
SS4G型電力機車的輔機保護采用了兩種保護形式：一種是電子式輔機過流保護裝置;另一種為自動開關過流保護。
電子式輔機過流保護裝置的特點是：保護裝置設有一次保護跳接觸器，二次保護跳主斷路器的執行功能，因此在輔機發生故障過流時，能可靠動作，具備阻止輔機故障擴大的能力。其不足之處在于本身只是控制裝置而非執行器械，保護功能則需接觸器或主斷路器來完成，因此當輔機發生短路或單相堵轉故障時，接觸器將開斷故障電流，而這種大電流的開斷可能使接觸器主觸頭燒損，甚至造成觸頭燒焊，極易影響接觸器的壽命。此外，該裝置還存在人為隔離的因素亦使輔機保護的可靠性打了折扣。
自動開關保護具有兩種保護功能，即瞬時電磁脫扣的短路保護功能和熱脫扣動作的過載保護功能。該保護的特點是：分?jǐn)嗄芰^高，當回路發生過載、短路等故障時，能自動切斷故障電路，有效地保護串接在它后面的輔機，過載保護具有反時限特性。不足之處在于自動開關是系列產品，其保護特性與輔機特性的匹配問題給選型增加了難度，且其保護特性具有分散性，因此其保護特性的整定和校核是關鍵。
5、零壓保護
零壓保護是接觸網供電的失壓保護，由接在主變壓器繞組a6-x6兩端的零壓變壓器281TC、電阻261R、整流裝置290U、電容256C及零壓時間繼電器286KT組成。其電路圖見下圖。

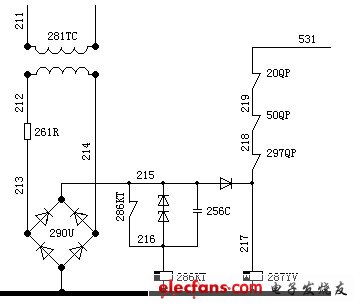

圖5-3 零壓保護電路圖
當電網正常供電時，286KT吸合;當電網失壓時286KT失電動作，其常閉聯鎖閉合，經563KA零壓中間繼電器接通主斷路器的分閘電路，并顯示信號。
因電網失壓后，變壓器輔助繞組兩端電壓不是突變至零，而是隨時間衰減的，所以在此電路中串有兩個穩壓管，截壓50V，主要作用是使零壓時間繼電器286KT在電網失壓后能在2s的時間內動作，以達到保護的準確性及必要性(供電網故障重合閘為2s)，排除電網失電后重合閘時劈相機處于單相堵轉合閘及短暫脫弓亂跳閘。在穩壓管兩端并接有電容256c，其作用主要是在零壓時間繼電器286KT吸合過程中，在286KT常閉聯鎖打開的瞬間，利用電容的反突變特性，使加在286KT線圈上的電壓有一衰減過程(使286KT吸合的電流不是突然變小，而是隨時間衰減)。所以并接電容256c的目的就是為了幫助零壓時間繼電器能可靠吸合，避免在此過程中出現“銜鐵振蕩”現象。
零壓保護電路同時還起到保護閥287YV的交流保護作用，即保護閥287YV由二路送電：一路從控制電路電源線53I經主電路入庫轉換開關20QP、50QP聯鎖，車頂門行程開關297QP聯鎖送至287YV線圈;另一路由零壓保護電路給287YV供電，由此構成保護閥的雙電源送電狀態。即使出現控制電路切斷而機車高壓供電依然存在的情況，287YV仍得電，門聯鎖鎖閉，各室門打不開，達到確保人身安全的目的。
