概述
SS4G機車控制電路是由司機控制器、低壓電器、主電路與輔助電路中的各電器電磁線圈及各電器的觸頭聯鎖等組成的有接點控制電路及電子電路。通過間接控制的方式對機車主、輔電路實現控制，使主、輔電路完成相應的功能。
有接點控制電路的控制作用主要是通過操縱司機控制器及主按鍵開關箱進行控制主令送出的。本設計主要針對部分有接點控制電路進行分析，并進行LCU電路改造及改進。
一、SS4G機車控制電路組成
SS4G機車控制電路根據各環節作用的不同，可分為以下幾個環節：
1、控制電源;
2、整備控制電路;(原理圖見附圖三)
3、調速控制電路;(原理圖見附圖四)
4、保護控制電路;(原理圖見附圖五)
5、信號控制電路;
6、照明控制電路。
二、各環節作用概述
SS4G機車控制電源電路為機車控制電路提供直流110V穩壓電源，具有后備電源;
整備控制電路完成機車動車前的各項準備性操作，主要由司機控制器的換向控制器及按鍵開關送出控制主令;
調速控制電路完成機車的動車及調速控制，主要由司機控制器的調速控制器送出控制主令;
保護控制電路完成與主電路、輔助電路有關的保護的執行控制，根據機車的使用情況和可能產生故障的嚴重程度，其保護結果有兩種：一是跳主斷路器，二是跳接觸器;
信號控制電路完成機車整車或某些部件的工作狀態的顯示;
照明控制電路完成機車的內外照明及標志顯示。
整備控制電路
一、受電弓的控制
受電弓控制電路分析
受電弓的升起是由壓縮空氣進入升弓氣缸，推動氣缸內的活塞而產生的。因此，受電弓受氣路和電路兩方面的控制(見下圖)。
圖6-1 受電弓氣路控制示意圖

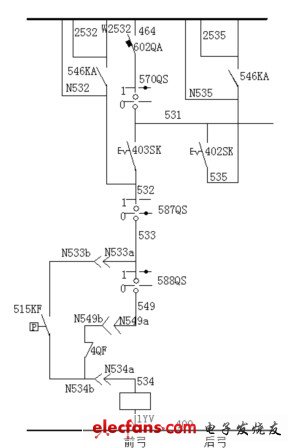

圖6-2 受電弓控制電路原理圖
壓縮空氣的開通與關閉受電磁閥控制，具體控制過程如下：
(1)電源由602QA自動開關提供，經主臺按鍵開關的電聯鎖接點570QS，使導線531有電。一路使保護閥287YV得電動作，開通了通向高壓室門聯鎖閥的氣路。若此時，門聯鎖已正常關閉，則門聯鎖閥動作，使高壓室門閉鎖，并開通通向受電弓升弓電磁閥的氣路，為升弓作好準備;另一路經“前受電弓”按鍵開關403SK及受電弓隔離開關587QS，使導線533有電，若此時588QS在“單機”(“1”)位，導線533經588QS使導線549有電，再由導線549送入B節車，經B節車主斷路器的輔助聯鎖4QF，使導線N534b有電，然后返送到A節車，A節車的1YV得電，受電弓升起。
如果此時588QS在“重聯”(“0”)位，導線533經內重聯插頭后，使另一節車的N533b有電，再經另一節車的受電弓風壓繼電器515KF和內重聯插頭，使本車的534導線有電，受電弓升起。從而實現了只有當重聯的兩節車的高壓室門都關好后，受電弓才能升起的設想，達到了保證人身安全的目的。
增加另一節機車主斷路器的常閉聯鎖可以起如下作用：當B節車的515KF失效或因其它原因，只需A節車工作時，可以通過操作588QS，使其工作在單機位。同時588QS的另一組接點打開，切斷控制B節車主斷路器的合閘回路，使下一步合閘操作時，B節車的主斷路器合不上，即B節車內無高壓，以確保安全。若B節車的主斷路器本身就處于閉合位，則主斷路器的輔助聯鎖4QF常閉處于打開位，導線534無電，受電弓升不起，可確保安全。
(2)兩臺車重聯時，導線532經重聯中間繼電器546KA，使導線W2532有電，經外重聯電纜后，使另一臺車的W2532有電，另一臺車的受電弓升起。
(3)升后弓時，閉合“后受電弓”按鍵開關402SK，導線531經402SK使導線535有電，經內重聯線的交叉重聯，使另一節車的N532導線有電，促使另一車的受電弓升起。交叉重聯線的聯接方式見下圖。

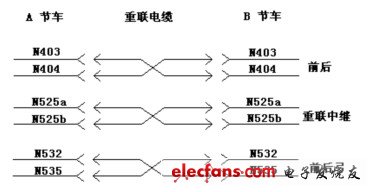

圖6-3 受電弓重聯環節
二、主斷路器的控制
主斷路器控制電路分析
主斷路器控制電路圖見下圖

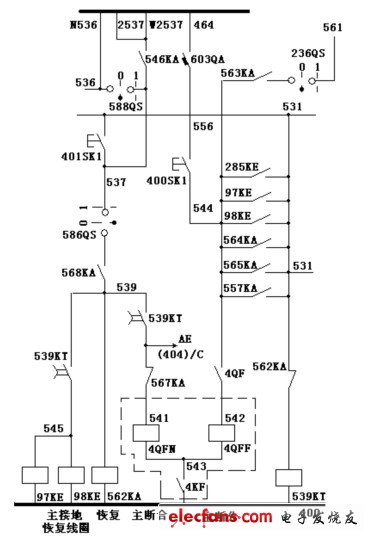

圖6-4 主斷路器控制電路原理圖
1、主斷路器的合閘控制
539KT是主斷控制延時繼電器，操作主斷路器合閘前，導線531經562KA的常閉點，使539KT得電動作，其常開點閉合;
586QS是主斷路器的隔離開關，正常操作時置“正常”位;
568KA是零位中間繼電器，當全車所有司機控制器處于零位時，568KA得電動作，其常開點閉合;
567KA是劈相機中間繼電器，操作起動劈相機前567KA處于失電狀態，其常閉點閉合;
4KF為壓力開關，當主斷路器的風缸風壓大于450kPa時其接點閉合。
前述條件都具備的情況下，主斷路器合閘線路構成。
當按下“主斷合”按鍵開關401SK后，110V控制電源由導線531經401SK、586QS、568KA、539KT、567KA、4KF使主斷路器的合閘線圈4QFN得電動作，主斷路器的動作機構在壓縮空氣推力的作用下合閘，從而完成主斷路器的合閘操作。
主斷路器合閘動作執行后，由于轉動瓷瓶的動作，使聯鎖開關的狀態變化，接在分閘控制回路中的4QF聯鎖閉合，為主斷路器分閘作好準備。
在主斷路器控制電路中，567KA常閉聯鎖的設置是為了避免過無電區后，由于不關閉“劈相機”按鍵，使劈相機處于單相合閘而堵轉;539KT在合閘操作時，由562KA得電動作控制其常閉點打開，539KT失電，延時1s后，其常開點打開，切除合閘供電回路，避免主斷路器合閘線圈4QFN及主接地繼電器97、98KER恢復線圈長時間通電燒損，同時還可避免由于機車故障而可能產生的主斷路器重合閘現象。
2、主斷路器的分閘控制
人工分?jǐn)?/p>
當按下“主斷分”按鍵開關400SK時，導線556經400SK、4QF常開接點，使導線542有電，主斷路器分閘線圈4QFF得電動作，促使主斷路器分?jǐn)唷?/p>
故障自動分?jǐn)?/p>
主斷路器除具有人工分?jǐn)喙δ芡?，還具有當機車某些部件或系統發生故障后，自動使主斷路器分?jǐn)嗟墓δ?。工作原理?jiàn)后圖。
造成主斷路器自動分?jǐn)嘤幸韵聨追N情況：原邊過流(網側過流)、次邊過流、牽引電機過流、輔助系統過流、主電路接地、輔助回路接地、零電壓及緊急制動。
(1)原邊過流
當原邊過流繼電器101KC檢測到原邊過流而動作時，導線531經101KC常開聯鎖使導線552有電，原邊過流中間繼電器565KA得電動作，其常開點閉合并自鎖，導線53I經565KA的常開點，使導線544有電，促使主斷路器分?jǐn)唷?/p>
(2)次邊過流
變壓器次邊電流的檢測信號送到電子柜，當電子柜判斷出次邊過流時，送出+110V的電壓信號，這一信號直接作用于565KA，使565KA得電動作并自鎖，最后使主斷路器分?jǐn)唷?/p>

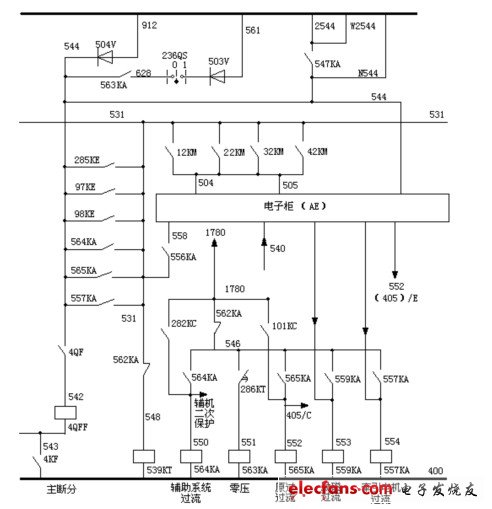

圖6-5 主斷路器自動分閘控制
(3)牽引電機過流
牽引電機的電樞電流檢測信號，直接送入電子柜，由電子柜來判斷電機是否過流及哪一臺過流。若一旦判斷出某臺電機過流，則電子柜送出+110V的電壓信號，作用于牽引電機過流中間繼電器557KA，使557KA得電動作。557KA得電后一方面自鎖，另一方面使導線544有電，促使主斷路器分?jǐn)唷?/p>
(4)主回路接地
SS4G型機車每一轉向架的主回路上設有一個接地繼電器。當某一接地繼電器動作時，其接點接通了531與544之間的回路，使導線544有電，主斷路器分?jǐn)唷?/p>
(5)輔助系統過流
輔助系統過流是通過輔助系統過流繼電器282KC來檢測。當282KC檢測到輔助系統過流時動作，其常開點閉合，接通了輔助系統過流中間繼電器564KA的供電回路，導線550得電，564KA得電動作并自鎖，導線531經564KA的常開點，使導線544有電，促使主斷路器分?jǐn)唷?/p>
(6)輔助回路接地
當輔助回路接地時，輔助回路接地繼電器285KE得電動作，導線531經285KE，使導線544有電，促使主斷路器分?jǐn)唷?/p>
(7)零電壓
檢測機車是否處于零電壓狀態，是通過零電壓繼電器286KT來檢測的。當機車處于零電壓或機車失壓超過2s以上時，286KT失電，其常閉點恢復到閉合位，導線546經286KT的常閉點，使導線551有電，零壓中間繼電器563KA得電動作，其常開點閉合;導線561經隔離二極管503V、零壓隔離開關236QS及563KA的常開點,使導線544有電，促使主斷路器分?jǐn)?。其中?dǎo)線561受劈相機中間繼電器567KA的控制，所以，零壓保護只有當劈相機投入工作時才起作用。
(8)緊急制動
緊急制動的控制信號來自信號柜和緊急制動按鈕，由導線912送入。導線912經隔離二級管504V，使導線544有電，促使主斷路器分?jǐn)唷?/p>
故障保護的恢復控制
上述各種故障保護，其自鎖的中間繼電器，由恢復中間繼電器562KA的常閉接點維持。故障消除后，閉合主斷路器的同時，562KA線圈得電后又失電，所有保護中間繼電器失電打開，故障及相應信號恢復。
三、劈相機的控制
劈相機控制電路分析
劈相機的控制是完成其它輔機控制的先決條件。通過方式選擇開關591QS可以選擇手動起動和自動起動兩種方式“0”位為手動位，“1”位為自動位。
其控制電路見下圖。

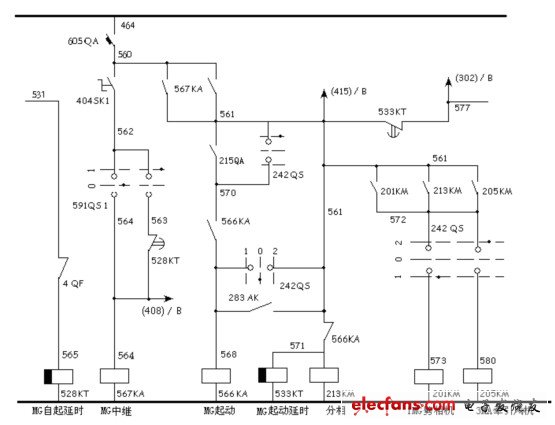

圖6-6 劈相機控制電路圖
1、手動控制
按下“劈相機”按鍵開關404SK，導線560經404SK與591QS，使導線564有電，劈相機中間繼電器567KA得電動作，其常開點閉合。導線560經567KA的常開點，使導線561有電。
導線561經劈相機起動中間繼電器566KA的常閉接點，使分相接觸器213KM和劈相機起動延時繼電器533KT得電動作，為劈相機的接觸器201KM閉合作好了準備;
導線561經213KM的輔助接點，使導線572有電，經劈相機故障隔離開關242QS使201KM得電動作，劈相機的主回路構通，開始起動;
若起動正常，則劈相機的起動繼電器283AK動作，其常開點閉合;
導線561經283AK，使導線568有電，劈相機起動中間繼電器566KA得電動作，其常閉點打開，切斷213KM和533KT的供電回路，甩掉劈相機起動電阻，使劈相機進入正常工作狀態，同時，566KA的常開點閉合;
導線561經566KA的常開點，使566KA繼續得電自鎖;
導線561經533KT的常閉點，使導線577有電，為其它輔機正常工作作好準備。
至此，劈相機的控制順利完成。當兩節車重聯時，通過重聯線N564使另一節車的567KA得電動作。起動另一節車的劈相機。
2、自動控制
所謂自動控制是指司機操作主斷路器合閘后，劈相機自動起動，無需人為操作劈相機以及其它輔機的按鍵開關。這一功能主要用于機車過分相區時，減少司機的操作步驟。
當主斷路器閉合后，其輔助聯鎖的常閉點打開，導線565失電，劈相機自起延時繼電器528KT失電，延時1s后其常閉點閉合，導線562經591QS和528KT的常閉點，使567KA得電動作，劈相機開始起動。以后的過程與手動控制完全一樣。
3、劈相機故障時的控制
若劈相機故障，則將242QS打到“2”位，也就是用通風機1代替劈相機，此時，通風機1通過分相電容起動后代替劈相機的功能，使其它輔機依舊能正常工作。具體控制過程如下：
將242QS打到“2”位，將296QS打到電容位，隨后的操作過程與起動劈相機相似。
4、“低壓試驗”控制及庫內輔助電路三相電源試驗
機車“低壓試驗”時，將242QS打在“0” (“試驗”)位，閉合按鍵404SK，則567KA、566KA得電閉合，533KT失電打開，其常閉聯鎖接點閉合，577有電，即可進行其它輔機接觸器操作試驗。此時劈相機接觸器201KM被切斷，因此，可將輔助電路庫用插座接上三相380V電壓，直接起動壓縮機和各通風機，而無需起動劈相機。
四、主壓縮機的控制
主壓縮機控制電路分析
SS4G型機車的主壓縮機，供應全車所需的高壓風。其控制電路如下圖。

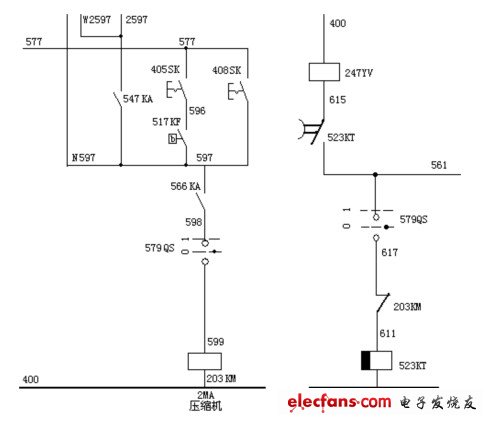

圖6-7 主壓縮機控制電路圖
導線561當劈相機起動時有電，其經過壓縮機故障隔離開關579QS及壓縮機接觸器203KM的常閉聯鎖使523KT線圈得電。523KT常開聯鎖閉合，導線供電給壓縮機起動電空閥247YV，使壓縮機做好無負荷起動的準備。
按下“壓縮機”按鍵開關405SK，導線577經405SK、517KF(壓力調節器，風壓低于750kPa時閉合，風壓高于900kPa時斷開)、566KA、579QS，使壓縮機接觸器203KM得電動作，壓縮機開始起動。
此時，203KM的常閉聯鎖切斷523KT線圈的供電，使壓縮機起動電空閥247YV失電，壓縮機開始打風。機車運行過程中，壓縮機自動接通電源進行打風。
若不想經風壓調節器調節，則可按下 “強泵”按鍵開關408SK，導線577直接經408SK，使導線597得電，壓縮機一直處于工作狀態。這時，操作人員必須注意監聽安全閥在1000kPa整定動作的冒氣聲，以便及時停止強泵工作。
如果壓縮機故障，只要把579QS打到故障位即可。
當兩節車重聯時，另一節車的壓縮機就通過重聯線N597進行控制，此時，起作用的調節器是操縱車上的調節器，非操縱車上的調節器不再起作用。
當兩臺車重聯時，通過外重聯線W2597對另一臺車上的壓縮機進行控制，以實現四臺壓縮機同時工作。
五、牽引通風機的控制
牽引通風機控制電路分析
SS4G型機車的通風機控制除了正常的手動控制外，還有自動起動的控制環節。其控制原理圖見后圖。
1、手動控制
按下“通風機”按鍵開關406SK，導線577經406SK使導線578有電，再經566KA、242QS，通風機1隔離開關575QS，使通風機1接觸器205KM得電動作，通風機1開始起動。同時，205KM的輔助常閉點打開，使535KT失電，延時3s后，535KT的常閉點閉合，則導線579經535KT，通風機2的隔離開關576QS，使通風機2的接觸器206KM得電動作，通風機2開始起動。同時，206KM的常閉點打開，536KT失電，延時3s后，536KT的常閉點閉合，導線581經536KT，使導線678有電，然后，分別經584QS和599QS，使212KM和211KM同時得電動作，即油泵和變壓器風機同時開始起動，直至正常工作。
2、自動控制
所謂自動控制是指司機的調速手輪轉到1.5級以上時，通風機能夠自動地起動，投入正常工作。

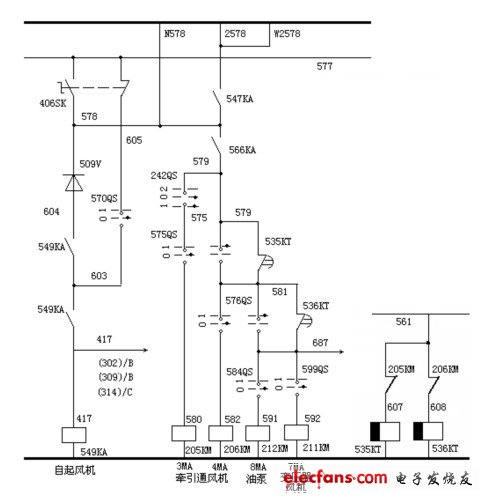

圖6-8 牽引風機控制電路圖
當調速手輪轉到1.5級以上時，導線417得電，自起風機中間繼電器549KA得電動作，此時，570QS在“l”位，406SK在非按下位。所以，導線577經406SK的常閉點，570QS、549KA的常開點為549KA提供電源，使其自鎖。同時，導線603經549KA的另一對常開點和509V，使導線578有電，接下來的控制過程與手動控制完全一樣。
當司機控制器調速手輪退到“0”位時，導線417不再?gòu)乃緳C(jī)控制器中得電，而是通過自鎖電路從導線577得電。所以，調速手輪回到“0”位時，通風機并不自動關閉。若要關閉通風機，必須操作一下406SK，切除549KA的供電回路，使其解鎖，然后，再關閉406SK，也就關閉了通風機。此環節的設計可避免通風機頻繁起動。
當兩節車重聯時，通過內重聯線N578去控制另一節車的通風機工作。
當兩臺車重聯時，通過外重聯線W2578去控制另一臺車的通風機工作，以便實現所有機車的同步工作。
六、制動風機的控制
制動風機控制電路分析
制動風機控制電路圖如下。

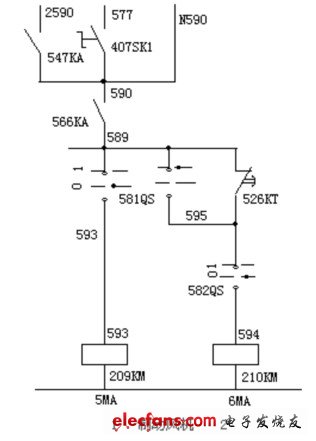

圖6-9 制動風機控制電路圖
按下“制動風機”按鍵開關407SK，導線577經407SK、566KA及581QS，使制動風機1的接觸器209KM得電動作，制動風機1開始起動。其中，566KA是劈相機起動中間繼電器， 581QS是制動風機1的隔離開關。當制動風機1故障或其它原因需要切除時，可以將581QS打到故障位。在制動風機1接觸器209KM得電動作后，受其常閉輔助接點控制的526KT因209KM的常閉輔助接點打開而失電，延時3s后，526KT的常閉點閉合，導線589經526KT的常閉點、制動風機2的隔離開關582QS，使制動風機2的接觸器210KM得電動作，制動風機2開始起動，并進入正常工作狀態。兩臺制動風機控制完畢。
當兩節機車重聯時，通過內重聯線N590控制另一節車的制動風機。當兩臺車重聯時，通過外重聯線W2590控制另一臺車的制動風機。
第三節 調速控制電路
一、預備環節的控制
預備控制電路分析
機車在動車之前要完成預備環節的控制，預備完成的標志是預備中間繼電器556KA得電動作。下面以司機控制器打到“牽引向前”位為例簡述預備環節的控制。主司機控制器的凸輪展開圖如下圖。
1、位置轉換開關的控制
當司機操作控制器后，位置轉換開關將根據司機指令進行轉換，實現機車運行狀態的確定。

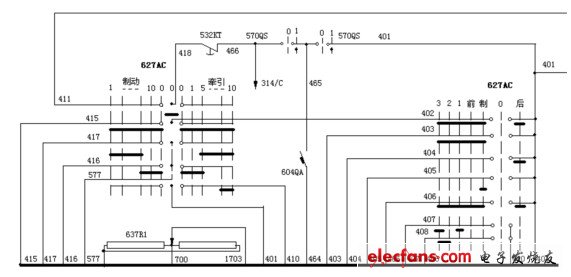

圖6-10 主司機控制器凸輪展開圖
司機控制器的控制電源取自機車110V控制電源。由導線464經604QA使導線465得電，司機給上電鑰匙后導線401得電，并將電源送至司機控制器。

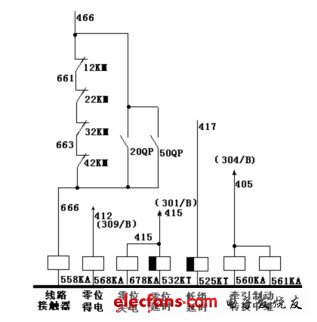

圖6-11 線路接觸器中繼控制電路圖
導線466經線路接觸器輔助聯鎖12 KM、22 KM、32 KM、42KM，使線路接觸器中繼線圈得電，為位置轉換開關的動作做好準備。其中，要求線路接觸器處于斷開狀態，以確保位置轉換開關無電轉換(二位置觸頭無滅弧裝置，嚴禁帶電操作)。線路接觸器中繼的控制電路圖如上圖。
司機控制器換向手柄置“前”位時，導線402、403、406得電。402送電源至調速控制器，403及406導線控制位置轉換開關轉至“向前”及“牽引”位。其控制過程如下。(位置轉換開關的控制電路圖見下圖)

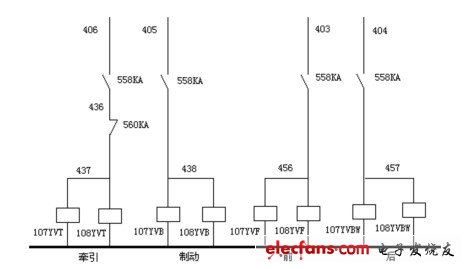

圖6-12 位置轉換開關控制電路圖
導線403經558KA常開聯鎖(線路接觸器斷開時閉合)供電給位置轉換開關的向前電空閥107YVF、108 YVF，電空閥得電后，位置轉換開關轉至“向前”位。
導線406經558KA、560KA(牽引制動轉換中間繼電器，受導線405控制，牽引時失電，制動時有電)，使107YVT、108YVT兩個電磁閥得電，位置轉換開關轉到“牽引”位。
這樣，就完成了牽引向前的位置轉換開關控制。
2、風速延時控制
當通風機正常工作后，安裝在風道中的風速繼電器動作：導線561經519KF、520KF (牽引風速繼電器1、2)，使?fàn)恳L(fēng)速1、2中間繼電器550KA、551KA得電動作。見下圖。

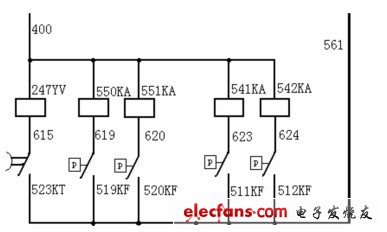

圖6-13 風速繼電器控制電路圖

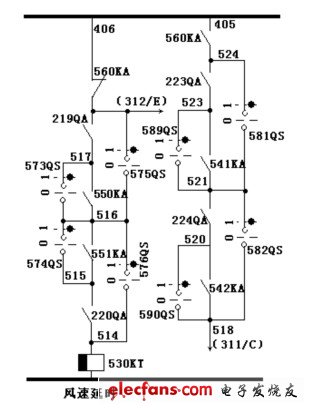

圖6-14 風速延時繼電器控制電路圖
導線406經560KA的常閉點，219QA和550KA，使導線516有電。然后，經551KA和220QA，使導線514有電，風速延時繼電器530KT得電動作。
在這一環節里面，并接在550KA和551KA觸點兩端的573QS和574QS分別是牽引風速1和牽引風速2隔離開關的接點。當牽引風速繼電器1或2動作不良時，將573QS或574QS打到故障位，短接550KA或551KA觸點，以便機車?yán)^續運行。575QS和576QS分別是牽引風機1和牽引風機2隔離開關的接點，當某一牽引風機故障時，將相應的隔離開關打到故障位，在切除故障風機的同時，也短接相應的風速環節。
3、預備環節控制
導線403經561KA常閉、107QPF(向前時閉合)、108QPF(向前時閉合)使導線427有電，經108QPT(牽引時閉合)、107QPT(牽引時閉合)，使導線429有電。
當司機控制器調速手輪處于低級位時(1.5級以下)，525KT一直處于閉合狀態，所以，導線429經525KT、567KA(此時劈相機已工作)和560KA，使導線432有電，再經4QF(主斷路器已合上)，使556KA得電動作。
當司機控制器調速手輪處于高級位時(1.5級以上)，525KT延時25s后，其常閉點打開，導線429必須經530KT，使導線432有電，然后，經4QF使556KA得電動作，表示預備完成。下圖為預備環節控制電路圖。

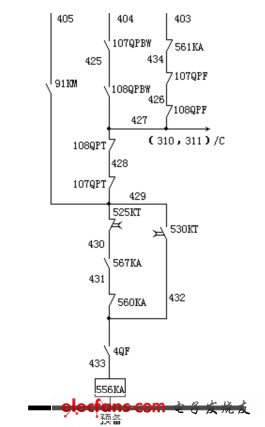

圖6-15 預備中間繼電器控制電路圖
二、線路接觸器的控制
線路接觸器控制電路分析
1、零位控制
單節車時，控制過程如下：當主司機控制器調速手輪離開“0”位(機械“0”位)時，導線415得電，零位延時時間繼電器532KT得電吸合。見下圖。
當兩節車重聯時，通過N415去控制另一節車的532KT，達到兩節機車零位同步控制的目的。當兩臺機車重聯時，通過W2415控制另一臺車的532KT，以達到所有重聯機車零位同步控制的目的。

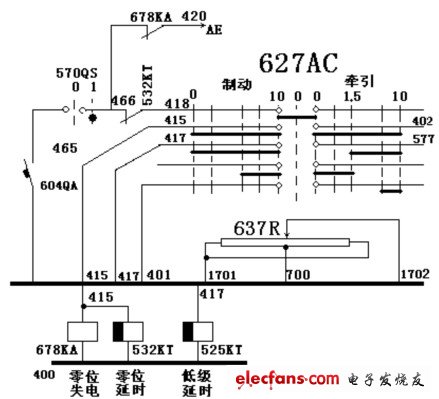

圖6-16 零位時間繼電器控制電路圖
2、低級位延時控制
當627AC調速手輪轉到1.5級以上時，導線417有電， 525KT得電，并開始延時。525KT是低級位延時時間繼電器，是電子式的，得電后延時主要用于在機車低級位時免開通風機、進行調車作業以及在起動通風機的過程中快速起動機車的作用。
3、線路接觸器控制
線路接觸器是構通牽引電機主回路的主要電器，控制電路圖見下圖。
導線531經532KT(要求司機控制器調速手輪離開“0”位，532KT得電，其常開點閉合)、10QP、60QP，使導線501有電。其中，10QP、60QP是空載試驗轉換開關的輔助接點，打到運行位時，常開點閉合。
當機車處于牽引狀態時，導線501經561KA的兩對常閉接點，分別使導線496和497有電，導線496經575QS使導線481有電，然后，分別經19QS、29QS，使線路接觸器12KM和22KM得電動作;而導線497經576QS，使導線485有電，然后，分別經39QS和49QS，使線路接觸器32KM 和42KM得電動作，此時，牽引狀態的電機主回路構成。19QS～49QS分別是牽引電機1～4 的隔離開關的輔助接點。575QS與576QS為牽引風機隔離開關，當某一牽引風機故障時，在隔離相應風機的同時，也隔離了牽引電機，避免牽引電機無風燒損。
當機車處于制動狀態時，導線501一路經581QS、561KA常開點(制動時，其常開點閉合)，使導線496有電;另一路經582QS、561KA的常開點，使導線 497有電，接下來的環節與牽引時相同。581QS和582QS分別是制動風機1和制動風機2的隔離開關，當某一制動風機故障時，在隔離相應風機的同時，也隔離了牽引電機，避免燒壞制動電阻。

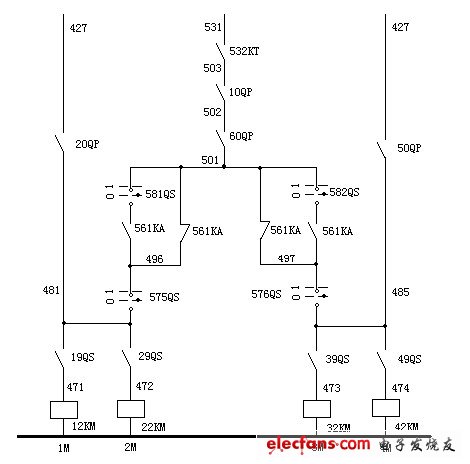

圖6-17 線路接觸器控制電路圖
三、磁場削弱的控制
機車的速度給定信號由司機控制器通過電位器輸出，當司機轉動調速手輪時，速度給定及相應電流給定信號也隨之改變，信號送入電子柜內，電子柜根據這一信號大小，對機車速度及電機電流實施控制，達到控制機車速度的目的。
當機車電機端電壓基本達到額定電壓，而牽引電流還未達到額定電流時，如需進一步提高運行速度，可以實施磁場削弱。
磁場削弱控制電路分析
SS4G型機車的磁削只有當調速手輪轉到六級以上時才起作用，這是根據機車的牽引特性和磁削的基本原理而設置的一個環節。
當調速手輪轉到六級以上時，導線401經627AC使導線410有電，此時，把627AC的轉換手把打到I級削弱位，導線407有電，I級磁削的兩個電磁閥17YV和47YV得電動作，受其控制的相應接觸器閉合，電機完成I級削弱;若此時，把627AC的轉換手把打到Ⅱ級，則導線408有電，而407失電。導線408分別經17KM和47KM，使導線458和459有電，Ⅱ級磁削的兩個電磁閥18YV和48YV得電動作，相應的接觸器閉合，電機完成Ⅱ級削弱;若把627AC的轉換手把打到Ⅲ級位，則導線407和408得電，17YV、47YV、18YV、48YV都得電動作，磁削的所有接觸器都閉合，電機完成Ⅲ級磁削。見下圖。

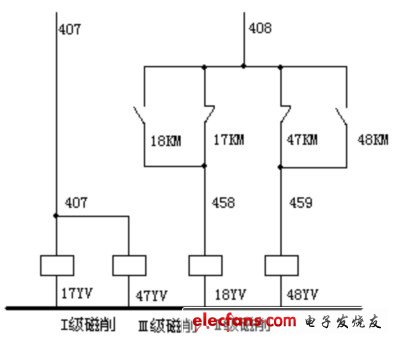

圖6-18 磁場削弱控制電路圖
