一、變壓器工作原理
變壓器是利用電磁感應原理工作的。最簡單的變壓器是由一個鐵心 和套在其上的兩個繞組組成，接電源的繞組稱為一次繞組或原繞組， 其匝數用N1表示;另一繞組接負載，稱為二次繞組或副繞組，其匝數用N2表示。
圖1.2.2-1 變壓器原理圖
當一次側外加交流電源電壓u1時，一次繞組將流過交流電流，并建立交變的磁動勢(磁動勢--繞組電流與繞組匝數的乘積N·I=F 安匝)在鐵心中產生交變的磁通Φ。該磁通同時交鏈一、二次繞組，從而在一、二次繞中分別感應電動勢e1和e2。根據電磁感應定律，有
e1=-N1dΦ/dt
e2=-N2dΦ/dt
若取變壓器一、二次繞組的匝數不同，即N1不等于N2，則有e1不等于e2，即一、二次繞組感電動勢不等。若忽略變壓器一、二次繞組的漏阻抗壓降 也可以說一二次側的電壓不等，即起到了變壓的作用。
由上述分析可知，變壓器的核心部件是鐵心和繞組;變壓器能夠變壓的關鍵是：
(1) 交鏈一、二次繞組的磁通是交變的;
(2) 一、二次繞組的匝數不等。
二、變壓器的分類
變壓器的種類很多，可按其用途、結構、相數、冷卻方式等進行分類。
1. 按用途分類
(1) 電力變壓器。
主要用于電力系統中，如升壓變壓器、降壓變壓器配電變壓器、聯絡變壓器和廠用變壓器等。
(2) 特殊變壓器。
指除用于電力系統以外的變壓器，如調壓器、儀用互感器(電壓互感器與電流互感器)、礦用變壓器、試驗變壓器整流變壓器、電爐變壓器、電焊變壓器和旋轉變壓器等。
2. 按繞組數目分類
可分為自耦變壓器、雙繞組變壓器、三繞組變壓器和多繞組變壓器。
3. 按相數分類
可分為單相變壓器、三相變壓器和多相變壓器。
4. 按冷卻介質分類
可分為干式變壓器、油浸式變壓器和充氣式變壓器。
5. 按冷卻方式分類
以油浸式變壓器為例，可分為油浸自冷變壓器、油浸風冷變壓器、 油浸強迫油循環風冷變壓器、油浸強迫油循環水冷卻變壓器和油浸 強迫油循環導向冷卻變壓器。
6. 按調壓方式分
可分為無激磁調壓變壓器和有載調壓變壓器。
三、變壓器的基本結構
變壓器的種類不同，其結構也不相同。下面以電力系統中應用最 廣泛的油浸式變壓器為例，介紹變壓器的基本結構。

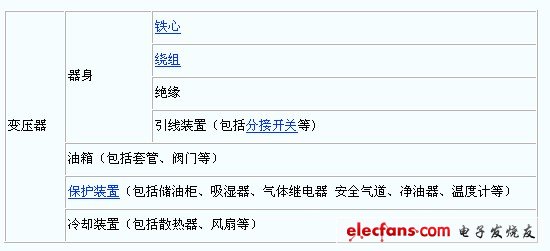

變壓器主要由以下幾部分組成：
四、變壓器的銘牌
每臺設備上都裝有銘牌，以表明該設備的額定數據和使用條件。它是制造廠按照國家標準在設計及試驗該類設備時必須保證的額定運行情況。

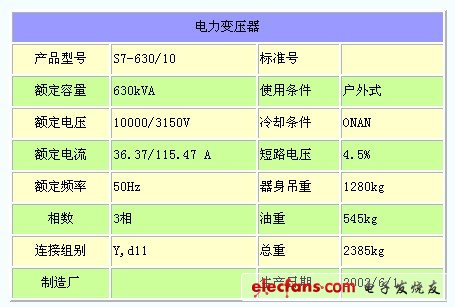

圖1.2.5-1 變壓器銘牌示意圖
1. 產品型號及主要系列
(1) 產品型號
產品型號包括說明結構性能特點的基本代號、額定容量和高壓繞組的額定電壓。
(2) 主要系列
目前我國生產的電力變壓器主要系列有S7、S8和 S9(三相油浸自冷無載調壓銅線低損耗電力變壓器)SL7(三相油浸自冷無載調壓鋁線低損耗變壓器)、SC(三相環氧樹脂澆注銅線干式變壓器)、SCL(三相環氧樹脂澆注鋁線干式變壓器)等。
2. 額定值
額定值是保證設備能正常工作，且能保證一定壽命而規定的某量限額。
(1) 額定容量SN
表示變壓器在額定工作條件下輸出能力的保證值，指的是額定視在功率，單位為kVA或MVA。對三相變壓器指的是三相的總?cè)萘俊?/p>
(2) 額定電壓U1N /U2N
表示變壓器空載時，在額定分接頭下各繞組端電壓的保證值，單位為V或kV。對三相變壓器指的是線電壓。 表示一次繞組的額 定電壓;表示二次繞組的額定電壓。二次繞組的額定電壓是指分接頭在額定位置，一次繞組加額定電壓時二次繞組的開路電壓。
3. 額定電流I1N /I2N
表示變壓器額定負載時各繞組長期運行允許通過的電流，單位為A 對三相變壓器指的是線電流。表示一次繞組的額定電流;表示二次繞組的額定電流。
4. 額定值之間的關系
對單相變壓器，其額定容量、額定電壓和額定電流之間的關系為
SN=U1NI1N =U2NI2N
對三相變壓器，無論其繞組的連接方式(星形接法-Y或三角形接法-D)如何，其額定容量、額定電壓和額定電流之間的關系為
SN=
U1NI1N =U2NI2N
5.額定頻率
我國規定的標準工業用電頻率為50Hz，國外也有采用60Hz的 如日本、美國等。
