變壓器空載運行指變壓器一次繞組接額定頻率、 額定電壓的交流電源，二次繞組開路的運行狀態。

　　一、空載運行時的電磁過程

　　



　　圖1.3.2-2 變壓器空載運行時各物理量的關系

　　變壓器一次繞組接交流電壓

(習慣取參考正方向由首端A指向尾端X)



　　一次繞組中產生空載電流

; (習慣取參考正方向與 正方向一致)



　　空載電流在一次繞組的電阻r1上產生壓降

r1 ;



　　空載電流還建立空載磁動勢

，產生交變的磁通 (習慣取參考正方向與電流正方向符合"右手螺旋定則");



　　鐵心磁導率遠大于空氣磁導率，絕大部分磁通沿鐵心閉合， 同時交鏈一、二次繞組，稱為主磁通Φ。另外有很少一部分磁通只交鏈一次繞組，主要沿非鐵磁材料閉合，稱為一次繞組的漏磁通

(主磁通與漏磁通的區別)：



　　(1) 路徑不同。主磁通沿鐵磁材料閉合，鐵磁材料磁阻小，但存在飽和性，磁化曲線是非線性的;漏磁通主要沿非鐵磁材料閉合，非鐵磁材料磁阻大，但不存在飽和性，磁化曲線是線性的。

　　(2) 作用不同。主磁通同時交鏈一、二次繞組，起一、二次繞組間的耦合作用，是變壓器實現能量傳遞的媒介;漏磁通僅交鏈一次繞組，只在一次電路中產生壓降。

　　根據電磁感應定律,主磁通在一.二次繞組中分別感應電動勢

和 (習慣取電動勢參考正方向與磁通正方向符合"右手螺旋定則")漏磁通只在一次繞組中感應漏電動勢 ;



　　二次繞組開路,二次繞組電流

2 (習慣取參考正方向與 2 正方向一致)等于零;



　　二次繞組開路電壓為

20(習慣取參考正方向與 2正方向一致)。



　　二、空載運行時的主要物理量

　　電源電壓

　　空載運行時，一次繞組所接電源為額定頻率、額定電壓的正弦交流電，其相量表示為

1 。在變壓器運行中， 可認為 1的數值基本保持不變(由供電質量保證)。



　　感應電動勢

　　(1) 主磁通感應的電動勢

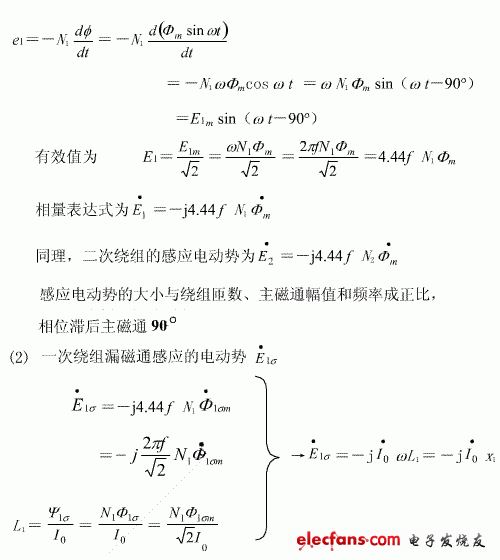

1 和 2 設主磁通 ，根據電磁感應定律，一次繞組的感應電動勢為



　　



　　一次繞組漏電感系數L1為常數，所以漏磁通的大小與產生漏磁通的電流成正比，且相位相同。 x1為一次繞組的漏抗,它與一次繞組的漏磁通相對應,為常量。



　　漏磁通感應的電動勢可用漏抗壓降形式表示，這就將復雜的磁路問題簡化為電路問題，這是電機工程中常采用的方法，在今后的學習中要特別注意。

　　空載電流

　　(1) 空載電流的組成與作用

　　空載電流

建立空載磁動勢 0，該磁動勢在鐵心中產生交變磁通,交變磁通必產生鐵心損耗。因此空載電流包含兩個分量：



　　一是產生主磁通的無功分量，又稱磁化電流，起激磁作用，與主磁通同相位，用

µ表示 ;



　　另一是對應變壓器鐵心損耗的有功分量，又稱鐵耗電流，超前主磁通90°，用

Fe表示。



　　(2) 空載電流的大小與性質

　　由磁路歐姆定律(

)可知，空載電流的大小與一次繞組的匝數(N)、磁路的磁通(Φ)和磁阻(Rm )有關。 磁通的大小由電源電壓決定，因此電源電壓的波動影響空載電流的大小。當電源電壓一定且繞組匝數不變時，空載電流只與磁路的磁阻有關。影響磁路磁阻的因素有鐵心尺寸、鐵心材料、鐵心飽和程 度和疊片工藝等。



　　空載電流的數值很小，一般僅占額定電流的2%至10%,并且變壓 器容量愈大，空載電流的百分?jǐn)?shù)愈小。在空載電流的兩個分量中，有功分量所占比重極小，僅為無功分量的10%左右，因此空載電流基本上是屬于無功性質的，通常又稱為激磁電流。

　　(3) 空載電流的波形與影響因素

　　由磁路歐姆定律可知，空載電流的波形與磁路的磁通(Φ) 和磁阻(Rm)有關。對于單相變壓器而言，當電源電壓為正弦波時，與其相應的主磁通也為正弦波，因此空載電流的波形僅與磁路的磁阻有關，即與變壓器鐵心的飽和程度有關。鐵心的磁化曲線是非線 性的，鐵心的飽和程度與變壓器的額定工作點的選擇有關。若工作點選在磁化曲線的未飽和段，空載電流與磁通是線性關系，即為正弦波。若工作點選在磁化曲線的飽和段，空載電流與磁通是非線性關系，即為尖頂波。如圖1.3.3-1所示。并且鐵心愈飽和，空載電流的尖頂波愈尖。一般電力變壓器的額定工作點都選在微飽和段內，因此空載電流為尖頂波。

　　



　　圖1.3.3-1 空載電流的波形

　　



　　空載損耗

　　變壓器空載運行時的有功損耗稱為空載損耗。主要包括空載電 流流過一次繞組時在電阻中產生的損耗(銅耗)和交變磁通穿過鐵 心時在鐵心中產生的損耗(鐵耗)。鐵耗占主要分量，可認為空載 損耗等于鐵耗。鐵耗由渦流損耗和磁滯損耗組成。

　　三、空載運行時的方程式

　　根據基爾霍夫第二定律，參照圖1.3.2-1所示參考正方向和圖1.3.2-2所示空載運行時各物理量的關系，可得一、二次繞組的電 動勢平衡方程式。

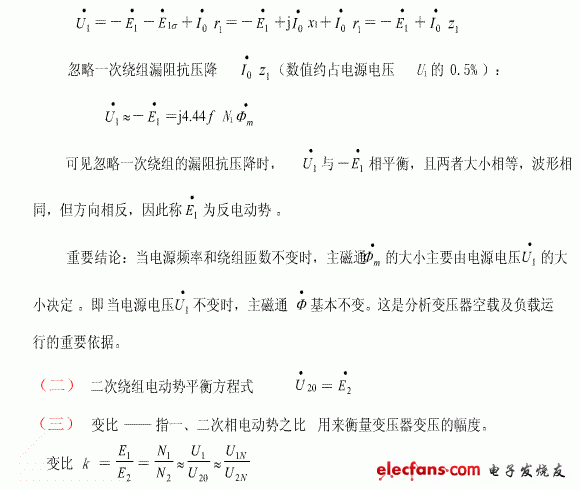

　　(一) 一次繞組電動勢平衡方程式

　　



　　對單相變壓器,變比近似等于額定電壓之比;

　　對三相變壓器,變比近似等于額定相電壓之比

　　四、空載運行時的等效電路

　　空載運行時的等效電路推導如下： 　　　　　　　　　　　　　　　　　　　　



　　與上式對應的等效電路如圖1.3.5-1所示。需注意：等效電路中的激磁阻抗參數zm、和xm是變量，隨電源電壓變化，即隨鐵心的飽和程度變化。但電源電壓基本不變(為額定電壓)，所以等效電路中的激磁阻抗參數一般取額定電壓時的值，且認為是常量。另外，由于主磁通沿鐵心閉合，所遇磁阻大大小于漏磁通所遇磁阻，因此zm>>z1 。

　　



　　圖1.3.5-1 變壓器空載運行時的等效電路

　　五、空載運行時的相量圖

　　相量圖可直觀反映各物理量之間的相位關系。根據變壓器空載運行時各物理量之間的數學關系可作出空載運行的相量圖。

　　



　　圖1.3.6-1 變壓器空載運行時的相量圖

　　作圖步驟如下：
