第4節 變壓器的負載運行

　　變壓器負載運行指變壓器一次繞組接額定頻率、額定電壓的交流電源，二次繞組接負載的運行狀態。

　　一、負載運行時的電磁過程

　　圖1.4.2-1 單相變壓器負載運行圖

　　變壓器二次繞組接負載ZL,二次繞組有電流2 流過，輸出電壓2=2ZL ;電流2 建立二次磁動勢2=2N2，作用在主磁路上，企圖改變主磁通。

　　電源電壓1不變時，主磁通基本不變。一次繞組的電流必須相應由增大為1 ，一次磁動勢也由0 增大為1=1N1，以抵消二次磁動勢對主磁通的影響，從而保持主磁通不變。

1和2 除共同建立主磁通外，還分別產生交鏈各自繞組的漏磁通1σ和2σ,并在一、二次繞組中感應漏電動勢1σ和2σ。
1σ和2σ可以用漏抗壓降的形式來表示：。

　　x2稱為二次繞組的漏抗，與二次繞組漏磁通相對應，為常量，

。

　　一、二次繞組電流分別在一、二次繞組電阻上產生壓降1r1 和2r2.

　　變壓器負載運行時各物理量的關系總結如下：

　　二、負載運行時的方程式

　　磁動勢平衡方程式

　　負載時建立主磁通的磁動勢為

1 和

2 空載時建立主磁通的磁動勢為

0 空載到負載，主磁通

基本不變 → 磁動勢平衡方程式

1+

2 =

0

　　一、二次繞組的電流與其匝數成反比，變壓器變壓的同時也改變了電流的大小。

　　電動勢平衡方程式

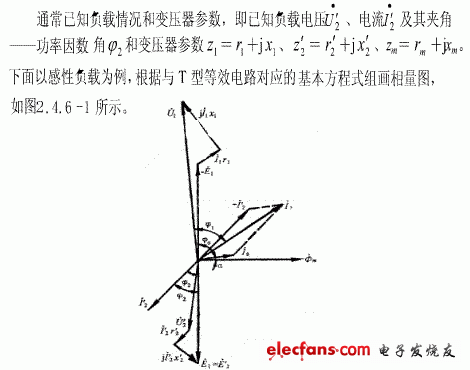

　　根據基爾霍夫第二定律，參照?qǐng)D1.4.2-1所示參考正方向負載運行時各物理量的關系，可得一、二次繞組的電動勢平衡方程式

　　三、繞組折算

　　變壓器一、二次繞組間只有磁耦合，沒有電聯系，分析、計算很不方便。為得到一、二次繞組間有電聯系的等效電路，需要引入繞組折算的概念。

　　在變壓器中，習慣把二次繞組折算到一次繞組，即用一個與一次繞組匝數相等的假想二次繞組代替實際的二次繞組，并在折算過程中滿足"等效"的原則。所謂"等效"是指折算部分折算前后對未折算部分作用相同，并且折算部分折算前后各物理量的關系和功率不變(包括有功功率和無功功率)。習慣用原物理量右上角加一撇"'" 來表示折算后的物理量。下面根據折算的原則，導出二次繞組折算前后各物理量的關系。

　　電流的折算若折算前后二次磁動勢不變，則二次繞組對一次繞組的作用就不變，滿足折算的"等效"原則。
