變壓器負載運行時，有兩項重要的性能指標。一項是電壓變化率，反映變壓器供電電壓的質量指標;另一項是效率，反映變壓器運行時的經濟指標。根據這兩個性能指標可分別畫出兩條運行特性曲線，即外特性曲線和效率特性曲線。

　　一、電壓變化率及外特性曲線

　　1. 電壓變化率

　　變壓器負載運行時，變壓器內部存在漏阻抗，產生壓降，從而引起二次電壓變化，這個變化程度可用電壓變化率來表示。

　　電壓變化率

u指變壓器一次繞組接額定頻率、額定電壓的交流電源,二次繞組開路時的電壓U20和二次繞組在給定功率因數下帶負載時的實際電壓U2之差,與二次繞組額定電壓的比值， 即 U=(U20-U2)/U2N=(U2N-U2)/U2N=1-u2*

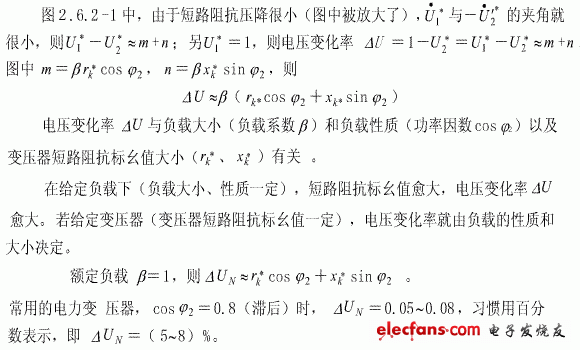

　　工程上常采用的電壓變化率近似計算公式，可由變壓器的 簡化相量圖導出。采用標幺值的形式，并引入變壓器重要參數 --負載系數

可得圖1.6.2-1。



　　



　　圖1.6.2-1 以標幺值形式表示的簡化相量圖

　　



　　2. 外特性曲線

　　變壓器負載運行時，二次電壓隨負載電流的變化曲線稱為變壓器 的外特性曲線。圖1.6.2-2給出了不同負載性質時的外特性曲線。

　　



　　圖1.6.2-2 變壓器的外特性曲線

　　



　　如果變壓器的二次電壓偏離額定值較多,超出規定的允許范圍,必須 進行調節。通常在變壓器高壓繞組上設有分接頭，調節高壓繞組匝數 (即改變變比)達到調節二次電壓的目的。可利用分接開關來調節分接頭.

　　



　　二、效率及效率特性曲線

　　負載功率因數

一定時，效率 與負載系數 的關系曲線稱為效率特性曲線，如圖1.6.3-1所示。



　　



　　圖1.6.3-1 變壓器的效率特性曲線

　　效率特性曲線的變化特征:開始效率

隨負載 增大而顯著增大， 隨后增加緩慢(接近 m)，達到 m值后，效率 隨負載 增大反而減小。



　　分析如下：變壓器空載時

=0，輸出功率P2為零，效率 =0; 隨著負載( < m)的增大，在效率計算公式中，分子顯著增大，分母中因可變損耗( * )PkN較小，不變損耗P0起主要作用，使分母增 加較緩，因此效率 顯著增大;當負載 > m 時，隨著負載的增大， 在效率計算公式中，分母中的可變損耗( * )PkN較大，起主要作用，它使分母的增大較分子快，故效率 反而減小。



　　



　　可變損耗(銅耗)等于不變損耗(鐵耗)時，效率最高。

　　由于變壓器不會長期在額定負載下運行，因此鐵耗小些對提高全年的平均效率有利。一般取P0/PkN值為1/4至1/3，則

m 值為0.5至0.6。



　　例2.6.3-1

　　變壓器的試驗數據同例2.5.4-1,SN=125000kVA, P0=133kW,PkN=600kW，

　　求:(1)額定負載、功率因數

=0.8(滯后)時的效率;



　　(2)功率因數

=0.8(滯后)時的最大效率。
