變壓器并聯運行是指兩臺或多臺變壓器的一、二次繞組分別接在一、二次公共母線上，同時向負載供電的運行方式。并聯運行常用在發電廠和變電站中。
圖1.8-1 兩臺三相變壓器的并聯運行
一、并聯運行的優點和條件
1. 并聯運行的優點
(1)提高供電的可靠性。當一臺變壓器故障或檢修時， 其它變壓器仍可保證重要負載的供電;
(2)提高運行的經濟性?？筛鶕?jù)負載的變化，調整投入并聯運行變壓器的臺數，以減少電能損耗，提高運行效率;
(3)減少總的備用容量，并可隨著負載的增加，分期安裝變壓器，以減少初裝投資。
2. 并聯運行的理想情況和條件
變壓器并聯運行的理想情況是:各變壓器一、二次繞組中沒有環流，負載能按各變壓器的容量成正比地分配，且各變壓器二次電流同相位。只有這樣，才能避免因并聯引起的附加損耗，充分利用變壓器的容量。要達到理想情況，并聯運行的變壓器要滿足以下三個條件：
(1)各變壓器一、二次額定電壓分別相等，即變比相等;
(2)各變壓器具有相同的聯結組;
(3)各變壓器短路阻抗的標幺值相等，且短路阻抗角也相等。
如果變壓器不滿足條件并聯運行，就會產生不良的后果。下面逐一討論當某一條件不滿足，其它條件都滿足時，變壓器并聯運行的后果。
二、變比不等時的并聯運行
合上開關QS1，兩臺并聯運行的變壓器二次繞組中產生環流
，假定ZkI 和ZkII分別代表兩臺變壓器折算到二次側的短路阻抗，由于短路阻抗值很小，即使電壓差
不大，也能引起較大的環流。
由磁動勢平衡關系可知，環流在一次側也存在?？傊?，環流造成變壓器空載運行時的額外損耗。
為了限制環流，通常規定各臺變壓器變比的差值與所有變比的幾何平均值之比，即
圖1.8.3-1中，若變壓器帶感性負載，當合上開關QS2時，環流使變比小的第一臺變壓器負荷增大了(二次繞組中的負載電流加上環流)，使變比大的第二臺變壓器負荷減小了(二次繞組中 的負載電流減去環流)。變比小的變壓器滿載時，變比大的變壓器仍欠載，變壓器的容量得不到合理利用。為使變壓器容量盡可能得到充分利用，希望變比小的變壓器容量大一些。
例1. 兩臺單相變壓器并聯運行，變壓器I的容量為100kVA 電壓為6000/230V;變壓器II的容量為320kVA，電壓為6000/227V。短路阻抗的標幺值均為0.055，且短路阻抗角相等，聯結組相同。求空載時的環流及其占額定電流的百分?jǐn)?shù)。
解：設高壓側加額定電壓，則低壓側二次空載電壓差=230-227=3V
由以上計算可知，當兩臺并聯運行變壓器的變比差值較大時(1.3%)，空載環流可達變比小的變壓器額定電流的18.2%這就限制了變壓器的輸出功率，降低了變壓器的效率。
三、聯結組不同時的并聯運行
如果兩臺變壓器聯結組不同并聯運行，則二次側線電壓的相位至少差30°。假定第一臺變壓器的聯結組為Y，y0，第二臺變壓器的聯結組為Y，d11，則二次側線電壓的相位差30°，如圖1.8.4-1所示，
I和II 分別為兩臺變壓器二次側空載線電壓，它們的電壓差為=2I sin15°=0.518I
即達到二次側額定電壓的51.8%，并且二次側線電壓的相位差越大(<=180°)，越大。由于變壓器短路阻抗值很小即使二次側線電壓相位差30°，也會產生很大的環流(額定電流的數倍)，致使變壓器嚴重發熱，甚至燒毀。因此，聯結組不同的變壓器絕對不允許并聯運行。
四、短路阻抗標幺值不等時的并聯運行
1. 短路阻抗標幺值相等，而短路阻抗角不等時的并聯運行
圖1.8.5-1 兩臺短路阻抗角不等的變壓器 并聯運行的簡化等值電路
圖1.8.5-2 兩臺短路阻抗角不等的 變壓器并聯運行的簡化相量圖
假定兩臺變壓器短路阻抗角不相等,
即兩臺變壓器供給負載的總功率小于兩臺變壓器的總?cè)萘?，變壓器的容量得不到充分利用。一般兩臺變壓器的容量差 越大，也越大，供給負載的總功率就越小。因此，要求并聯運行的變壓器容量比不大于3∶1。
2. 短路阻抗角相等，短路阻抗標幺值不等時的并聯運行
上式說明，短路阻抗標幺值不等的變壓器并聯運行時，各臺變壓器的負載分配(負載系數
)與短路阻抗標幺值成反比。短路阻抗標幺值小的變壓器滿載(=1)時，短路阻抗標幺值大的變壓器仍欠載(<1)，變壓器容量得不到充分利用。為使變壓器容量盡可能得到充分利用，希望短路阻抗標幺值小的變壓器容量大一些。
通常規定各臺變壓器短路阻抗標幺值的差值與所有短路阻抗標幺值的算術平均值之比不大于10%。
負載分配公式
例2. 某變電站有三臺變壓器并聯運行，每臺額定 容量均為100kVA，短路電壓百分值分別為ukNI%=3.5%， ukNII%=4%，ukNIII%=5.5%，其它條件相同。設總負載功率為300kVA，試求：
(1)各臺變壓器分擔的負載功率;
(2)求任一臺變壓器不過載時的最大輸出功率和此時變壓器的設備利用率。

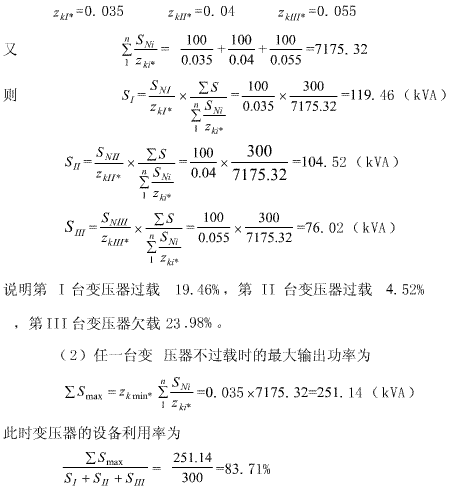

解：(1)由短路電壓百分值與短路阻抗標幺值的關系可得
