電力系統中，除了大量采用三相雙繞組變壓器外，也采用適用于各種用途的特殊變壓器。這些變壓器雖然種類很多，但基本原理和雙繞組變壓器有許多共同之處。本節主要介紹常用的三繞組變壓器、自耦變壓器和儀用互感器的工作原理和特點。
一、三繞組變壓器
在發電廠或變電所，經常需要把三個電壓等級不同的電網聯系起來，為經濟起見，可采用三繞組變壓器來實現。
1. 繞組的布置和額定容量
三繞組變壓器的鐵心一般為心式結構，每個鐵心柱上都套 有高、中、低壓三個繞組，一個是一次繞組，另兩個是二次繞組。三繞組變壓器的標準聯結組有YN，yn0，d11和 YN，yn0，y0兩種。
繞組的布置原則：
(1) 為絕緣方便，高壓繞組總是放在最外邊;
(2) 兩個繞組相距越遠，漏磁通越多，短路阻抗就越大，電壓變動也就越大，所以一、二次繞組應靠近布置。
發電廠的升壓變壓器，把發電機提供的低壓電功率經三繞組變壓器傳送到高壓和中壓電網，采用圖1.9.2-1(a)的方案比較合理。變電所的降壓變壓器，多半是從高壓電網取得電功率，經三繞組變壓器傳送到中壓和低壓電網，最理想的方案是 把高壓繞組放在中間，但會增加絕緣的困難，通常采用圖1.9.2-1(b)的方案。
三繞組變壓器三個繞組的容量可以相等，也可以不等，其中容量最大的規定為三繞組變壓器的額定容量。如果將額定容量作為100，按國家標準，三個繞組的容量配合有如下三種：
高壓繞組中壓繞組低壓繞組

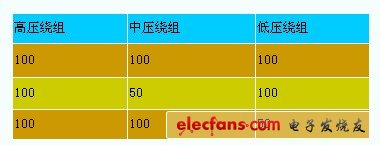

表2.9.2-1 三繞組容量
2. 基本方程式
圖1.9.2-2 三繞組變壓器的一相原理圖
(1) 變比--三繞組變壓器有三個變比
(2) 磁動勢平衡方程式

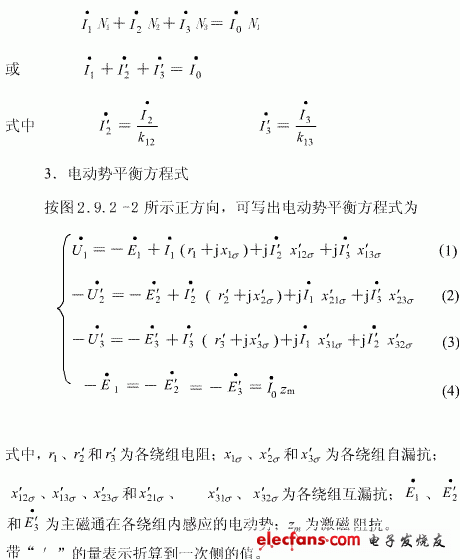

按圖1.9.2-2所示正方向，可寫出磁動勢平衡方程式為
回頂部

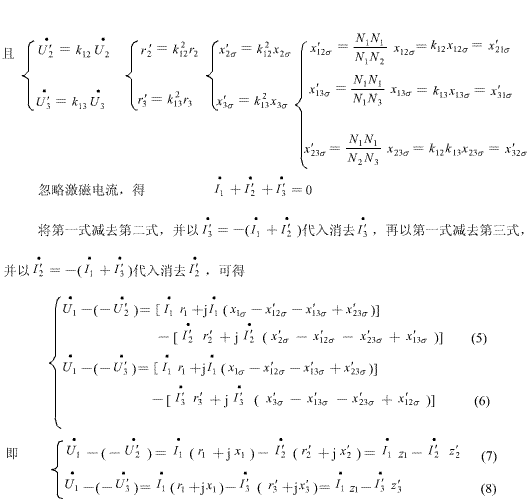

與雙繞組變壓器不同的是：式中x1，x2'和x3'并不代表各繞組的漏抗，而是各繞組的自漏抗和各繞組間的互漏抗的組合，稱為各繞組的等效漏抗，與自漏磁通和互漏磁通組合起來的磁通相對應，為一常數;與之對應的Z1，Z2'和Z3' 也不代表各繞組的漏阻抗，把它們稱為各繞組的等效漏阻抗。
根據(7)式和(8)式可畫出三繞組變壓器的簡化等效電路， 如圖1.9.2-3所示。三繞組變壓器的各種運行問題，如電壓變化率、效率、短路電流、并聯運行時各繞組間的負載分配等，都可以用等效電路來計算。
3. 等效電路的參數測定
三繞組變壓器等效電路中的x1，x2'和x3'是等效漏抗，不能直接測量，但它們的兩兩之和恰為兩繞組間的漏抗，即短路電抗。
可做三次短路試驗：
(1)繞組1加電源，繞組2短路，繞組3開路，測得rk12、xk12
(2)繞組1加電源，繞組3短路，繞組2開路，測得rk13 .xk13
(3)繞組2加電源，繞組3短路，繞組1開路。測得rk23、xk23
又
X1.X2'和X3'的大小與繞組的布置情況有關，如繞組2放在中間，則xk13最大，約為xk12+xk23'，即位于中間的繞組的等效漏抗接近于零，或?yàn)槲⑿〉呢?fù)值。這是因?yàn)槿@組變壓器中，既有自感，又有互感，任一繞組分別與其它兩繞組之間的互感起削弱該繞組自感的作用，因此等效漏抗可能為負值。
二、自耦變壓器
自耦變壓器的結構特點是一、二次繞組共用一個繞組， 一、二次繞組之間不僅有磁耦合關系，還有電的聯系，即它還可從一次側直接向二次側傳導電功率。
以單相降壓變壓器為例，如圖1.9.3-1(a)所示，其中ax為低壓繞組，因它是高壓繞組的一部分，又稱公共繞組。Aa是與公共繞組串聯的繞組，稱為串聯繞組。AX為高壓繞組。圖1.9.3-1(b)為其相應的接線圖，圖中按雙繞組變壓器習慣采用的參考正方向標出了各電磁量的正方向。自耦變壓器也是利用電磁感應原理工作的。
圖1.9.3-1 自耦變壓器

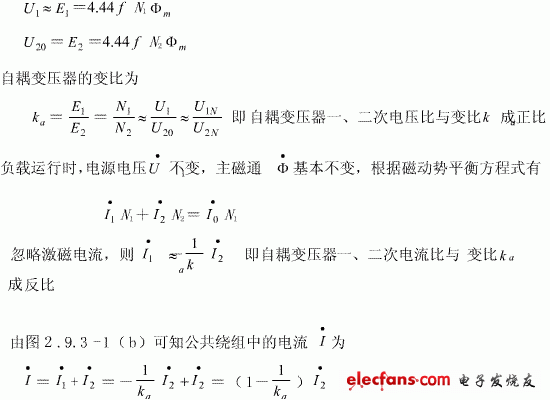

1. 電壓、電流關系
空載運行時，忽略一次繞組漏阻抗壓降，則有
2. 容量關系
雙繞組變壓器一、二次繞組之間只有磁耦合而沒有電聯系，因此變壓器的額定容量(銘牌上標注的容量，又稱通過容量)就等于一、二次繞組通過磁耦合傳遞的電磁容量(又稱繞組容量或設計容量，用sem表示)，即sN =sem。
自耦變壓器一、二次繞組之間不僅有磁耦合還有電聯系，因此變壓器的額定容量sN 不等于繞組的電磁容量sem ，而等于一、二次繞組通過磁耦合傳遞的電磁容量與一、二次繞組通過電聯系傳導的容量(稱為傳導容量，用scd表示)之和，即sN = sem+scd。
單相自耦變壓器的額定容量為: SN=U1NI1N =U2NI2N
繞組容量指繞組上所加的額定電壓與繞組中流過的額定電流的乘積。由圖1.9.3-1(b)可知，自耦變壓器串聯繞組Aa與低壓繞組ax的繞組容量分別為
SAa=UAaIAa=(UAa -Uax )=(1-1/ka)U1NI1N=(1-1/ka)SN
Sax=U2NI =U2N(1-1/ka)I2N =(1-1/ka)SN
即 Sem=(1-1/ka)SN
自耦變壓器的傳導容量指繞組通過電聯系傳送的容量。
由圖1.9.3-1(b)可知，傳導容量等于串聯繞組Aa上的電流通過聯 結點a'傳送給二次繞組的容量，即 Scd=I1NU2N =1/kaI2NU2N =1/kaSN =SN-sem
3. 主要優缺點及應用
(1) 優點
變壓器的大小和所用材料由繞組容量決定。由于自耦變壓器的繞組容量小于額定容量，因此比同容量的雙繞組變壓器用料省、尺寸小、效率高，這是其主要優點。自耦變壓器繞組容量為額定容量的(1-1/ka)倍，ka越接近于1,(1-1/ka)越小 其優點越顯著。一般電力系統用的自耦變壓器變比ka取1.25至2。
(2) 缺點
由于自耦變壓器一、二次繞組之間有直接的電聯系，為防止一次側過電壓時引起二次側嚴重過電壓，要求自耦變壓器的中性點必須可靠接地，并且一、二次側都要裝避雷器。
(3) 應用
在現代高壓電力系統中，自耦變壓器主要用來連接電壓等級相近的輸電系統;在工廠中，自耦變壓器常用作異步電動機的啟動補償器;在實驗室中，常用可調自耦變壓器作調壓器。
例2. 將一臺額定容量5kVA的220/110V的雙繞組變壓器改接成 330/220V的自耦變壓器。試計算改接后自耦變壓器的額定容量、 繞組容量、傳導容量和一、二次額定電流。
解：雙繞組變壓器改接為自耦變壓器，繞組容量不變,即Sem=5kVA
又自耦變壓器的變比為 ka=U1N/U2N=330/220=1.5
則額定容量SN=Sem/(1-ka)=5/(1-2/3) =15(kVA)
傳導容量Scd =SN-Sem=15-5=10(kVA)
又一、二次繞組的額定電壓分別為U1N=330V ,U2N=220V
則一、二次繞組的額定電流分別為
I1N=SN/U1N=15kv/330v=45.45(A)
I2N=SN/U2N=15kv/220v=68.18(A)
三、儀用互感器
儀用互感器是電力系統中用來測量大電流、高電壓的特殊變壓器。使用互感器有兩個目的： 一是使測量回路與被測回路隔離，從而保證操作人員和設備的安全;
二是可以使用小量程的電流表和電壓表測量大電流和高電壓。儀用互感器分為電流互感器和電壓互感器兩大類。
(一) 電流互感器
電流互感器是用來測量大電流的儀用互感器，其原理接線如圖1.9.4-1所示。電流互感器均制成單相的，一次繞組由一匝或幾匝粗導線組成，串接在被測回路中;二次繞組由匝數較多的細導線組成，與阻抗很小的儀表(電流表、功率表的電流線圈或繼電器的線圈)串聯組成閉合回路。因此，電流互感器相當于短路運行的升壓(降流)變壓器。
圖1.9.4-1 電流互感器的原理接線圖
忽略激磁電流，則有I1 =N2/N1I2 =kiI2
式中 ki=N2/N1=I1/I2 --電流互感器的變流比，為常數。
電流互感器利用一、二次繞組匝數不同，將線路的大電流轉 換成小電流測量。通常電流互感器一次繞組的額定電流范圍為 10至2500A，二次繞組的額定電流為5A。與測量?jī)x表配套使用時，電流表按一次繞組的電流值標出刻度，可從電流表上直接讀出被測電流值。另外，二次繞組有很多抽頭，可根據被測電流的大小適當選擇。
實際上，電流互感器內總有一定的激磁電流，所以測量電流 總有一定的變比誤差和相位誤差。
通常電流互感器根據誤差的大小分為0.2、0.5、1.0、3.0和10.0五個等級，級數越大，誤差越大。
使用電流互感器時，應注意以下三點：
運行時二次繞組絕對不允許開路。如果二次繞組開路， 電流互感器就為空載運行，被測回路的大電流就成為互感器的激磁電流，它將使鐵心中的磁通密度猛增，磁路嚴重飽和造成鐵心過熱而損壞繞組絕緣;且在二次繞組將感應出很高的過電壓，可能擊穿絕緣，危及操作人員和儀表的安全。因此，電流互感器二次繞組中絕對不允許裝熔斷器;運行中如果需要拆下測量?jī)x表，應先將二次繞組短接。
鐵心和二次繞組的一端必須可靠接地。以避免絕緣損壞時，一次側的高電壓傳到二次側，危及操作人員和儀表的安全。
二次繞組串聯的儀表阻抗值不應超過有關技術標準的規定。以避免降低測量精度。另外，工程上常用來檢測帶電線路電流的一種鉗形電流表的工作原理與電流互感器相同，其結構如圖1.9.4-2所示。鐵心象一把鉗子可以張合，在測量帶電線路時，可將被測線路夾于其中，此時，被測線路為一次繞組，利用電磁感應作用，可在與二次繞組串聯的電流表上直接讀出被測線路的電流值。一般鉗形電流表 有幾個量程，可根據被測電流值適當選擇。
圖1.9.4-2 鉗形電流表的結構圖
(二) 電壓互感器
電壓互感器是用來測量高電壓的儀用互感器，其原理接線如圖1.9.4-3所示。與電流互感器相反，電壓互感器的一次繞組匝數很多，而且并聯在被測線路上;二次繞組匝數較少，與阻抗很大的儀表(電壓表或功率表的電壓線圈)串聯組成閉合回路，二次電流很小。因此，電壓互感器相當于空載運行的降壓變壓器。
圖1.9.4-3 電壓互感器的原理接線圖
忽略漏阻抗壓降，則有 ku=E1/E2 =N1/N2=U1/U2 或 U1=kuU2
式中 ku=N1/N2=U1N/U2N --電壓互感器的變壓比，為常數。
電壓互感器利用一、二次繞組匝數不同，將線路的高電壓轉 換成低電壓測量。通常電壓互感器二次繞組的額定電壓設計為100V。與測量?jī)x表配套使用時，電壓表也按一次繞組的電壓值 標出刻度，可從電壓表上直接讀出被測電壓值。另外，與電流互感器不同，電壓互感器是在一次繞組有很多抽頭，根據被測線路電壓的大小適當選擇。
實際上，由于空載電流和一、二次繞組漏阻抗的存在，電壓互感器測量的電壓值總有一定的變比誤差和相位誤差。為了減少誤差，電壓互感器的鐵心一般采用性能較好的硅鋼片制成，還盡 量減小磁路中的氣隙，使鐵心不飽和，以減小空載電流;在繞組的繞制上也設法減少兩繞組之間的漏磁通，以減少漏阻抗。通常電壓互感器根據誤差的大小分為0.2、0.5、1.0和3.0四個等級。
使用電壓互感器時，應注意以下三點：
運行時二次繞組絕對不允許短路。如果二次繞組發生短路，就會產生很大的短路電流而燒壞電壓互感器。因此，與電流互感器不同，電壓互感器使用時在二次繞組中應串聯熔斷器作為 短路保護。
鐵心和二次繞組的一端必須可靠接地。以防止高壓繞組絕緣損壞時，鐵心和二次繞組帶上高電壓，危及操作人員和儀表的安全。
二次繞組連接的儀表阻抗值不應超過有關技術標準的規定。以避免降低測量精度。
