一、他勵直流電動機的起動

　　起動--從靜止到一個穩定態的過程。先有磁場，再接入電樞電壓。電機剛起動時，n=0，E=0，電樞電流

很大。使繞組發熱和受很大的電磁沖擊力。所以希望小于一定值。但電磁轉矩與成正比，希望大些。--成為一對矛盾。

　　對起動的基本要求：

　　1、足夠大的起動轉矩Tst ;

　　2、起動電流限制在允許范圍內;

　　3、起動時間短;

　　4、起動設備簡單、經濟、可靠。

　　常用的起動方法：

　　1、直接起動;--適用于小容量電機。

　　2、電樞串電阻器起動;--損耗大。

　　3、降壓起動;--須有專用電源。損耗小，起動平穩。

　　電阻分級起動過程分析：

　　



　　選擇最大轉矩，電阻切換轉矩



　　二、他勵直流電動機的制動

　　電機有兩種運轉狀態：電動運轉與同向。制動運轉與反向。

        制動的目的使系統停車或限速。

　　自由停車法，電氣制動，機械制動。能耗制動;反接制動;回饋制動。

　　分析每種制動過程產生的條件，機械特性，及特點等。

　　



　　1、能耗制動：

　　產生條件：電機順時針方向旋轉，與之同方向。電機在電動狀態下運行.各物理量正方向如圖所示：



　　



　　電機在電動狀態下運行,合上，斷開,制動。不變，U=0.



　　制動瞬間：勵磁不變，因慣性轉速不變，不變，但電樞電流與同方向，而改變了方向，使反向，電機處于制動狀態。



　　



　　若帶位能性負載最后將穩定在C點，等速下放。越大，制動越快。

　　2、反接制動：

　　1)、轉速反向的反接制動：正接反轉。

　　產生條件：起重機起吊重物，電機的起動轉矩小于重物的負載轉矩，電機被負載拖動反向起動，使電機的轉速逆電磁轉矩的方向旋轉，n 與反向，電機處于制動狀態。功率全消耗于上。

　　2)、電樞反接的反接制動：正轉反接。

　　產生條件：電機在電動狀態下運行，突將電樞反接，即U為負，電樞電流改變方向，使改變方向，電機處于制動狀態。在 C 應即時斷開電源，否則電機將反轉。



　　3、回饋制動：再生制動。

　　1)、位能負載拖動電動機，電機運行在反向電動狀態，某原因使電機的轉速達到某一數值時，電機的，使電樞電流反向，即T 反向，電機進入發電機運行狀態，而起制動作用。電機將軸上輸入的機械功率大部分回饋給電網，小部分消耗在電阻上。



　　



　　2)、改變電樞電壓：

　 電機在正向電動狀態運行，突降電樞電壓,來不及變化，使,出現回饋制動,特性在第二象限。



　　

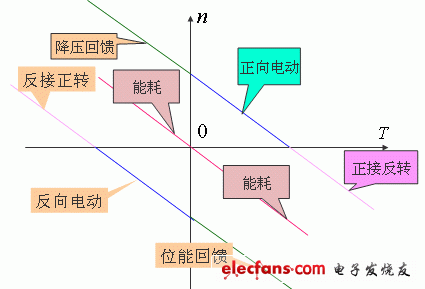

　　同一電動機在相同電樞電阻時各種運行狀態：　　　　　　　　　　　　　　



　　三、他勵直流電動機的調速

　　調速的目的：改變生產機械的工作速度，提高生產率。

　　方法：機械方法、電氣方法、機械電氣配合。

　　機械方法：改變轉動機構的速比實現，機構復雜。

　　電氣方法：機械結構簡單，但電氣結構復雜，在一定負載下可獲得多種速度。

　　本節只討論他勵直流電動機的調速方法及其優缺點。

　　他勵直流電動機的轉速特性：

　　



　　可見，要改變電動機的轉速，有三種方法：

　　(1)調節電樞端電壓U;降壓方向，從向下調

　　(2)調節勵磁磁通Φ;弱磁調速，從向上調

　　(3)調節電樞外串電阻;從向下調

　　注意：調速與因負載變化而引起的轉速變化是不同的。調速要人為的改變電氣參數，機械特性變了，而改變負載時電氣參數未變，機械特性也未變，在同一條特性上變化。

　　1、電樞串電阻：

　　



　　1)、物理過程：

　　電樞串電阻后，電阻上流過電流產生壓降，電樞端電壓降低。從圖可知：電樞端電壓的數值受負載影響很大，轉速受負載的影響也很大，在空載時幾乎沒有調速作用。在負載Tz下，串不同電阻得到不同轉速，n1 > n2 > n3 > n4。

　　從n1將為n2過程：

　　電機在 a 點穩定運行，電樞電阻突增至R2時,該瞬間 n、Ea不能突變，Ia及M減小，由a→b，轉矩 M 降為 M’ < Mz ，系統減速。隨著 n 及 Ea 的下降，Ia 及M 不斷增高，

　　直到系統轉速為 n2 時，M’ = Mz ，建立新的平衡，調速過程結束。系統穩定運行于 c 點。

　　2)、特點

　　調速指標不高，調速范圍不大，有級調速。

　　2、降低電源電壓：

　　小容量直流電動機用晶閘管整流裝置作為可調電源。對容量大的直流電動機，用機組作為可調直流電源，用晶閘管裝置調節發電機G的勵磁電流，即調節其感應電勢，即電動機 M 的電源電壓。降低電源電壓的機械特性方程為：

　　



　　改變電源電壓U0，可以得一組平行線。



　　U0—整流電壓，R0—整流裝置內阻，若是機組為發電機電樞電阻。

　　優點：特性硬度不變，D大，平滑性好。但投資大。

　　3、弱磁調速

　　1).物理過程：

　　小容量可在勵磁回路串接可調電阻，大容量用單獨可控硅整流裝置向勵磁回路供電。

　　



　　當φ↓，n0↑，特性的斜率



　　



　　調速過程：

　　電機在 A 點穩定運行 → 突加RΩ調勵磁 →勵磁未飽和，If,φ按指數規律減小，而 n 不突變→Ea 隨φ減小而↓→ Ia=(U-Ea)/Ra↑,比φ減小的量大→ T 隨 Ia↑而↑ → T>Tz，系統加速 →n 由 n1上升達某一值時，使 Ea 回升 →引起 Ia 回落 → T回落 →直到 T=Tz達新穩定點B。

　　優點：控制方便，能耗小，調速平滑，調速范圍不大，受電機的 nmax 限制。

　　注意：若勵磁電路斷線時，φ為剩磁，此時Ia↑大，轉速飛速上升，有危險。可破壞電樞。必須有相應的保護措施。
