定子繞組分類：

　　按相數：?jiǎn)蜗?，二相，三?

　　按槽內層數：?jiǎn)螌樱p層，單雙層混合;

　　按繞組端接部分的形狀：?jiǎn)螌佑型氖?，交叉式?/p>

　　鏈?zhǔn)?雙層有疊繞組，波繞組。

　　一、交流繞組的一些基本知識和基本量：

　　1.電角度和機械角度：

　　電角度=P×機械角度。

　　2.線圈：

　　組成交流繞組的單元是線圈，它由一匝或多匝串聯而成，有兩個引出線，一個稱為首端，一個稱為末端。

　　3.節距：

　　一個線圈的兩個邊所跨定子圓周上的距離稱為節距Y1。一般用槽數表示。極距

　　

。



　　4.槽距角：(電角度)

　　相鄰槽之間的電角度：



　　5.每極每相槽數q：

　　每極下每相所占的槽數：



　　6.槽電動勢星形圖：

　　假設氣隙磁密在圓周上按正弦規律分布,轉子反時針方向旋轉――定子各槽內導體的感應電動勢也將隨時間按正弦規律變化.當把電樞上各槽內導體按正弦規律變化的電勢分別用矢量表示時,這些矢量構成一個輻射星形圖.各槽內導體感應電動勢在時間相位上互差α電角度。

　　例如：2P=4，Z=24的槽電動勢星形圖為：

　　



　　一般說，當P和Z有最大公約數t時，則有t個重合的槽電動勢星形圖。

　　7.相帶劃分：

　　每個極距內屬于每相的槽數所占有的區域稱為相帶，用電角度表示，qα=相帶。

　　二、三相單層繞組：

　　每一槽內只有一個線圈邊，繞組的線圈數等于總槽數的一半。以Z=12，2P=2為例：

　　1、極距：

.



　　2、每極每相槽數：q=2槽;

　　3、槽電動勢星形圖：

　　



　　4、劃分相帶：qα=60度;

　　5、組成線圈組：

　　



　　三、三相雙層繞組：有迭繞組和波繞組。

　　以2P=4，Z=36，雙層迭繞組為例：

　　1、極距為9槽;

　　2、節距：短距Y1=8槽;

　　3、每極每相槽數：q=3槽，α=20度;

　　4、槽電動勢星形圖：

　　

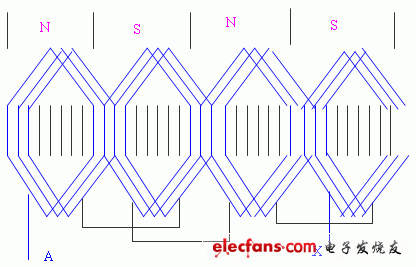

　　5、繞組連接圖(A相)：

　　



　　四、波繞組：

　　波繞組的相帶劃分和槽號分配與迭繞組完全相同。連接規律與直流電機的波繞組相似，即將同一極性下屬于同一相的線圈按照一定次序串聯起來，組成一組;再將另一極性下屬于同一相的線圈按照一定次序串聯起來，組成另一組，最后將這兩組線圈按需要串聯或并聯，構成一相繞組。
